GearTrax 2024 是一款非常实用的齿轮设计插件，主要用于与 SolidWorks 配合使用。它以直观、简单和强大的功能著称，可以帮助设计师快速创建传动系统模型。无论是齿轮、斜齿轮还是花键等复杂部件，这款插件都能轻松搞定。
我个人觉得GearTrax 对非专业设计师来说简直就是神器。它的界面友好，参数设置清晰，即使是新手也能很快上手。比如，通过指定模数、齿数和压力角这些基本参数，就能自动生成精确的齿轮模型，效率非常高。
除此之外，GearTrax 还支持多种国际标准，包括英制和公制，满足不同行业的需求。特别是它的渐开线齿廓功能，可以直接导入 SolidWorks 草图，方便设计师进一步修改和优化。对于需要设计复杂内部齿轮组或花键连接的场景，GearTrax 也能轻松应对。
总的来说，GearTrax 是一款非常实用的设计工具，特别是在处理齿轮相关模型时，它能极大提升工作效率，降低设计难度。如果你是经常需要用到齿轮设计的设计师，这款插件绝对值得一试！
geartrax2024是一款非常实用的齿轮设计插件，主要配合Solidworks使用，具有直观、简单、强大的特点，可以为设计者们创建传动系统模型提供了一个快速的方法，支持创建驱动元件的实体模型有齿轮、斜齿轮、直齿锥和渐开线花键等，用于精确齿轮的自动设计和齿轮副的设计，通过指定齿轮类型、齿轮的模数和齿数、压力角以及其它相关参数，可以用于齿轮、皮带轮、斜齿轮、涡轮、蜗杆、花键、伞齿轮等模型的创建。目前软件采用了GearTeq先进的建模技术，并开发了与GearTeq衔接的接口，支持中文界面，这样的功能对那些非齿轮制造专业的设计师来说，是一大福音。
软件功能
1、直观易用，功能强大；真正的精确渐开线齿廓，渐开线齿廓曲线可导入SolidWorks草图
2、英制径节 和公制模数可选；支持主要工业国家标准
2、变位量自动计算；真正的精确 渐开线齿廓
3、支持塑料齿轮设计标准；具有ANSI和BS（ 英国标准）米制键槽选项
4、齿轮所有参数均可由用户控制
5、渐开线齿廓曲线可导入solidworks草图，单个齿实体可以加入已有prt文件
Solidworks使用GearTrax插件给齿轮/带轮/蜗轮建模？

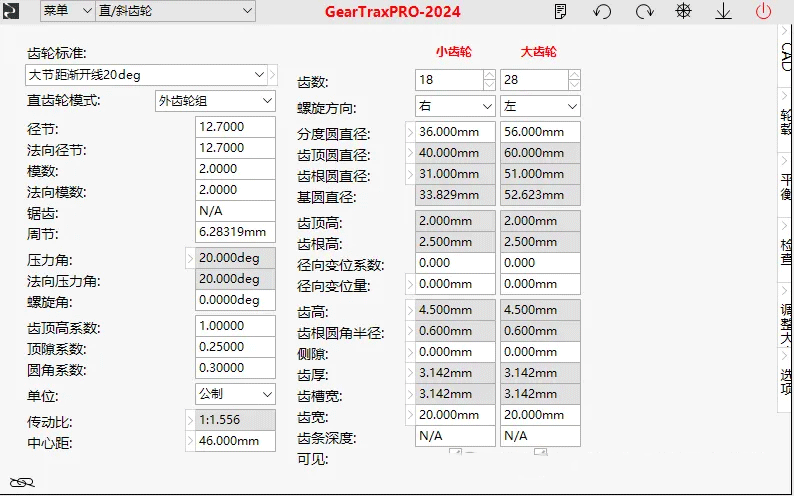

1、打开软件后的界面，如图，软件功能包括直/斜齿轮、锥齿轮、链轮、同步带轮、皮带轮、蜗轮。

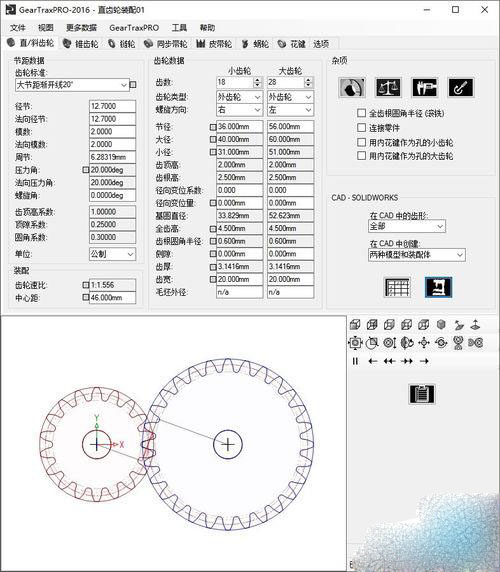

2、如图，对各种参数进行设置后，点击红色箭头处按钮，即可在Solidworks中自动生成模型。

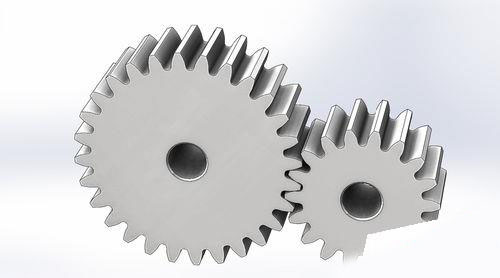

3、生成后的模型如图，包括装配体。

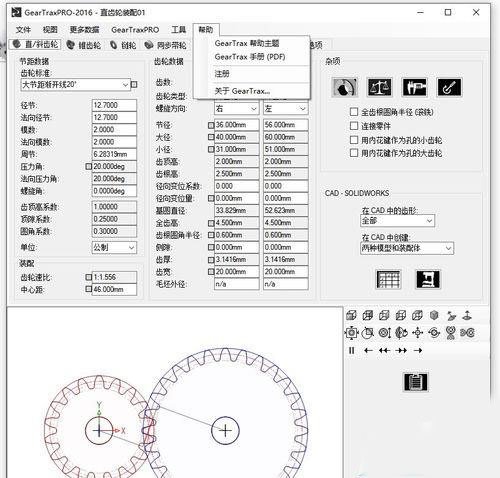

4、如果对于这些参数不是很理解，则点击 帮助-GearTrax帮助主题。
5、在帮助主题中有对各个参数的说明，这时发现软件还需要改回英文版才能对应起来的话，则打开英文版软件。一般来说，安装目录下面，GearTrax-zh-CN是中文版，而GearTrax就是英文版了。
重点说明
1、渐开线花键。渐开线花键是什么？渐开线花键通常用于将齿轮连接到轴上。通常渐开线花键是成对的，外花键和内花键。
2、内齿轮。创建内部齿轮组提高了geartrax。它很容易创建一套齿轮，一个内部和一个小齿轮和一组匹配。
3、一个直齿圆柱齿轮和渐开线花键齿形现在可以添加到CAD中的任何草图中，这样就可以很容易地将齿轮的任何部分或多个齿的几何形状添加到一个零件上。
4、直齿圆柱齿轮和斜齿轮轮齿是挤压挤压而不是齿形凸台，挤压在一个基本特征上。许多客户要求这样做，以便他们能够抑制牙齿模式，仍然有齿轮“空白”，以检查干扰。另外，一些人认为如果齿轮模型更类似于制造过程，那就更好了。
5、加伴侣geartrax产品现在是非常简单的。所有产品都与齿轮、滑轮等创造的中心，是在一个平面上。换句话说，在带或链中心现在将集中在一个平面的长度。这是在组装配件的一大进步。
6、GearTrax可以授权在网络。我们用NetHASP的SafeNet。访问有关该产品的详细信息。搭扣（加密狗）可以安装在任何一台电脑（不需要服务器）的网络上。只要这台电脑的一个小程序运行，网络上的所有计算机可以访问许可证管理器。
