三菱gx developer编程软件

三菱GX Developer是一款国内知名的机械电子编程软件，主要用于PLC程序开发。它功能强大，支持多种连接方式，比如串口、USB、以太网等，可以轻松与其他站点链接，方便调试和维护。软件还支持标准化程序制作，比如标号编程和功能块（FB），让程序更易读和复用。此外，它还能将Excel或Word的数据直接复制粘贴到项目中，极大提升了操作效率。

软件还有一个亮点是模拟运行功能，用户可以在编译前模拟程序运行，检查是否有逻辑错误，这样可以节省很多调试时间。对于PLC自锁功能的实现，GX Developer提供了简单直观的操作步骤，比如通过梯形图绘制和并联触点来实现自锁效果。

总的来说，三菱GX Developer是一款非常实用的编程工具，适合机械电子领域的开发人员使用。它的操作性高，功能丰富，尤其适合需要频繁调试和维护的项目。如果你正在寻找一款高效的PLC编程软件，这款绝对值得一试！

三菱gx developer编程软件是国内知名的一款机械电子编程软件，该软件拥有丰富的调试功能，能够用各种方法和可编程控制器CPU连接，能够简单设定和其他站点的链接，所制作的程序可实现标准化等特色，用来辅助整个项目做好全程的测试验证以及运行维护，尤其会对部分重点内容区域添加加密防护措施，让程序源码可以发挥出串联的作用，提升设备仪器的产线良品率。

除此之外，gx developer软件还利用Windows的优越性，使操作性飞跃上升能够将Excel，Word等制作成的说明数据进行复制、粘贴，并有效利用，并且还支持模拟运行功能，不仅仅可以把编译好的程序进行模拟运行，还可以根据实际的操作为你提供最佳的修改方案，可以让每位用户都能够轻松简单的编译你需要的程序，有需要的朋友欢迎前来本站免费下载。

三菱gx developer编程软件模拟plc程序的方法

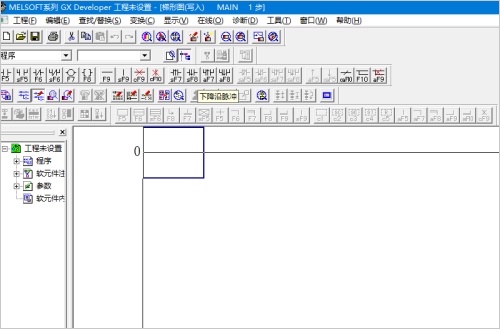

1、我们首先绘制一个plc的简单程序。

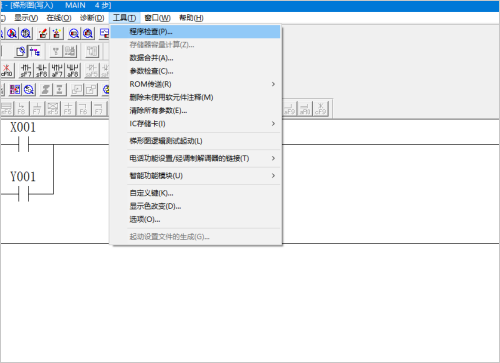

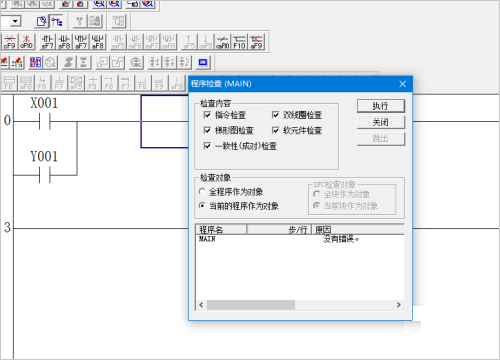

2、为了确认程序没有错误，我们在菜单栏点击工具-->程序检查。

3、系统会自动的检查是否有错误。这里只检查梯形图的绘制错误。确认没有问题。

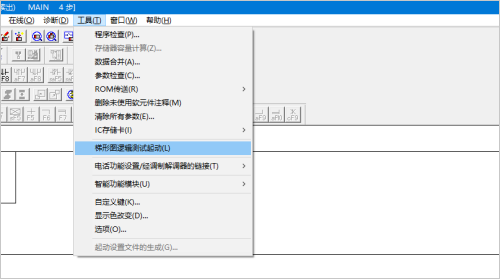

4、在菜单栏点击工具-->梯形图逻辑测试启动。

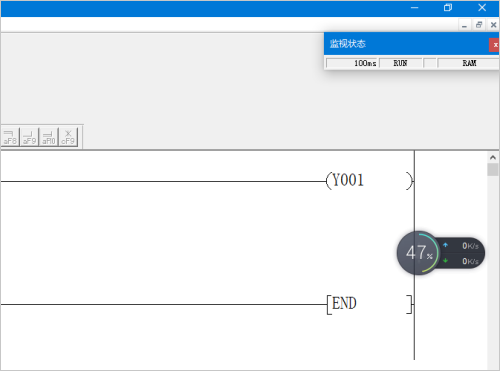

5、等待启动完成，显示监视状态。

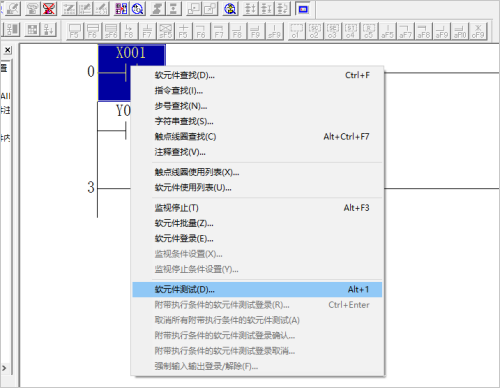

6、在元件中右击选择软元件测试。

7、选择强制取on，则闭合元件。

三菱gx developer编程软件如何绘制plc自锁？

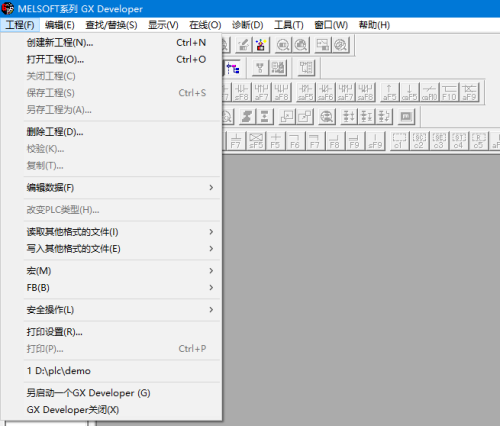

1、双击打开三菱PLC编程软件，在菜单栏点击创建新工程。

2、选择我们的plc系列和类型。这里选择的fx2n系列，选择梯形图。

3、首先了解线圈的作用。如果选择常闭线圈，那么通电后就会自动断开，我们根据原理绘制。

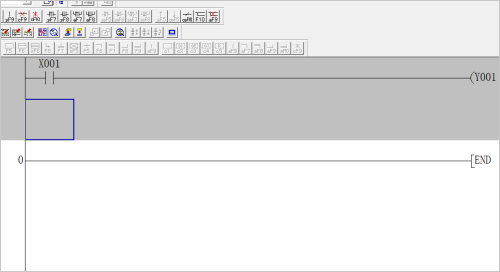

4、点击常开触点作为启动按钮的输入点。线圈作为输出。

5、我们现在按下x1那么y1就会得电。但是松开x1，y1就会断电。我们可以选择并联一个y1的常开触点。

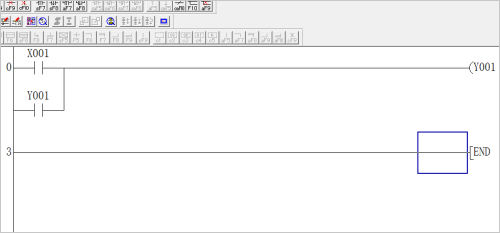

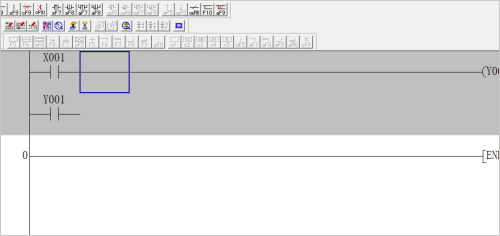

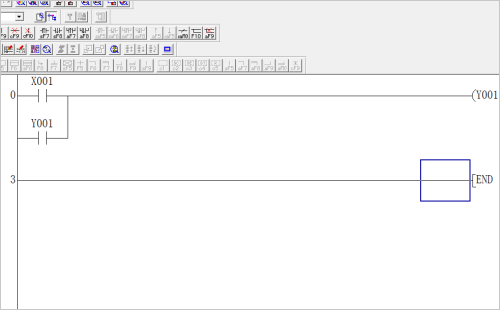

6、在点击竖线，并联一个y1，这个时候按下x1，y1通电，并联的y1得电，自动闭合，y1就会持续得电。

功能特点

1、软件的共通化

gx developer能够制作Q系列，QnA系列，A系列（包括运动控制（SCPU）），FX系列的数据，能够转换成GPPQ，GPPA格式的文档。此外选择FX系列的情况下，还能变换成FXGP(DOS)，FXGP(WIN)格式的文档。

2、利用Windows的优越性

软件使操作性飞跃上升能够将Excel，Word等作成的说明数据进行复制，粘贴，并有效利用。

3、程序的标准化

(1) 标号编程

用标号编程制作可编程控制器程序的话，就不需要认识软元件的号码而能够根据标示制作成标准程序，用标号编程做成的程序能够依据汇编从而作为实际的程序来使用。

(2) 功能块（以下，略称作FB）

FB是以提高顺序程序的开发效率为目的而开发的一种功能。把开发顺序程序时反复使用的顺序程序回路块零件化，使得顺序程序的开发变得容易。此外，零件化后，能够防止将其运用到别的顺序程序时的顺序输入错误。

(3) 宏

只要在任意的回路模式上加上名字（宏定义名）登录（宏登录）到文档，然后输入简单的命令就能够读出登录过的回路模式，变更软元件就能够灵活利用了。

4、能够简单设定和其他站点的链接

由于连接对象的指定被图形化而构筑成复杂的系统的情况下也能够简单的设定。

5、能够用各种方法和可编程控制器CPU连接

（1）经由串行通讯口

（2）经由USB

（3）经由MELSECNET/10(H)计算机插板

（4）经由MELSECNET(Ⅱ)计算机插板

（5）经由CC-Link计算机插板

（6）经由Ethernet计算机插板

（7）经由CPU计算机插板

（8）经由AF计算机插板

6、丰富的调试功能

（1） 三菱plc编程软件由于运用了梯形图逻辑测试功能，能够更加简单的进行调试作业。

- 没有必要再和可编程控制器连接。

- 没有必要制作条使用的顺序程序。

（2） 在帮助中有CPU错误，特殊继电器/特殊寄存器的说明，所以对于在线中发生错误，或者是程序制作中想知道特殊继电器/特殊寄存器的内容的情况下提供非常大的便利。

（3） 数据制作中发生错误况时，会显示是什么原因或是显示消息，所以数据制作的时间能够大幅度缩短。
