这篇文章主要介绍了横河AQ7932仿真软件的功能和特点。这款软件主要用于分析OTDR测量数据并生成报告，支持最多同时显示8个波形，并提供多波形分析、差分波形分析等功能，方便用户比较新旧数据。软件还支持多种文件格式，包括.sor、.trd等，并可以通过向导轻松生成Excel或CSV格式的报告。
软件的优势在于其强大的分析功能和高效的报告生成能力，同时支持自动化测量模式和线路有光探测告警等实用功能。适用于多种横河OTDR设备，如AQ7260、AQ7270等。
总的来说，这款软件非常适合光纤测试领域的专业人士使用，能够显著提升工作效率，特别是在需要处理大量OTDR数据时表现尤为出色。我个人觉得这是一款非常专业的工具，适合有经验的工程师使用。

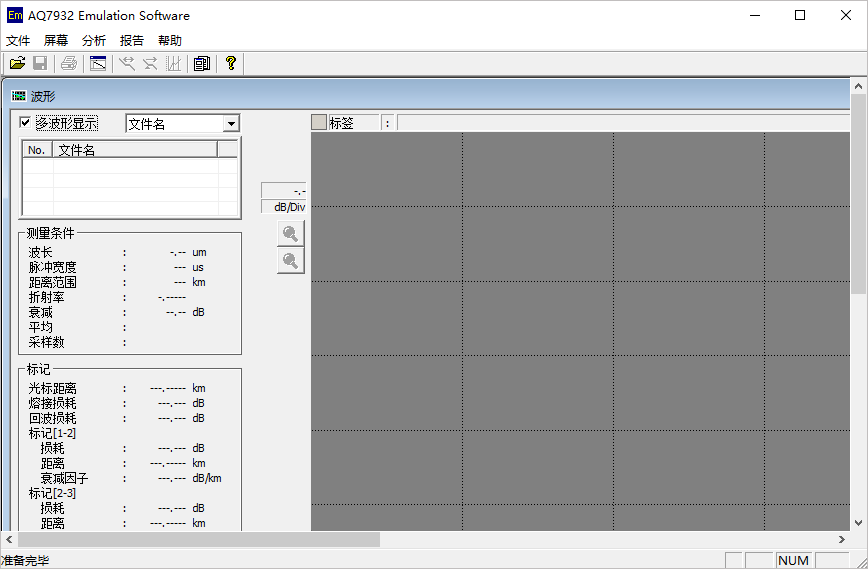

横河aq7932仿真软件是由横河测试测量官方推出的一款专业的OTDR仿真软件，主要针对横河电机OTDR（AQ7260，AQ7270，AQ7275，AQ7280或AQ1200）测量的跟踪数据进行分析，并生成报告。软件可以使用内置的报告生成向导功能，可以轻松做成报告。目前AQ7932一屏最多可以显示8个波形，同时可以对波形执行各种分析，通过多波形分析和差分波形分析，可以比较新旧波形。通过2波形分析功能，可以得到光纤两端测量数据的平均值，最后，使用USB存储器或存储功能可方便地将AQ7270和AQ7275 OTDR数据加载到PC。
软件特色
1、波形分析
可以编辑并重复分析事件搜索条件、近似曲线设置和其它分析条件。操作非常简单，按相关功能图标即可。
2、各种分析功能
一屏最多可以显示8个波形。可以对波形执行各种分析，通过多波形分析和差分波形分析，可以比较新旧波形。通过2波形分析功能，可以得到光纤两端测量数据的平均值。
3、多光纤测量OTDR项目文件编辑器
通过注册注释、纤芯数量、磁带ID、波长等，OTDR项目文件编辑器可创建“文件名表格”，称为“项目”。此功能可与AQ7270和AQ7275的多光纤测量功能结合使用。
4、生成报告
可整合波形文件的波形输出和测量值并生成报告。只要按照报告向导的顺序一步步选择，即可轻松生成报告。可以将报告保存为Excel或CSV格式。
主要功能
一、仿真
1、适用文件格式
- .sor，Bellcore通用文件格式 – 第1期：GR-196
- sor，Telcordia通用文件格式 – 第2期：SR-4731
(AQ7270、AQ7260 OTDR文件格式)
- .trd，AQ7260 OTDR文件格式
- .trb，AQ7250 OTDR文件格式
2、文件转换功能
支持文件类型和标签
3、波形显示功能
同时显示最多八个波形
4、分析功能
自动事件搜索、减法分析、双向分析
5、事件编辑功能
事件位置编辑、插入事件、删除事件
二、生成报告
波形布局设置，具备打印预览，显示项目选择和编辑、波形文件选择功能。主事件设置、事件编辑、总损耗设置和缩放。编辑测试结果表格
三、输出设置
打印机、CSV文件(.csv)、Excel文件(.xls)
软件优势
1、单键测量
对操作过程进行编程，彻底改善测量效率。
2、全自动模式
根据被测光纤自动设置合适的测量条件。
3、线路有光探测与告警
避免被测光纤中存在信号光损坏设备。
4、世界最小的盲区
即使各事件靠的很近时，也能探测到各个事件。
5、多种选件
光功率计、光源、内置打印机、内置哑光纤或者更多。
AQ7932适用机型
AQ7280 ， AQ1200C ， AQ7260 ， AQ1205F ， AQ7275 ， AQ1200A ， AQ1200E ， AQ1200B ， AQ1205A ， AQ1205E ， AQ1000 ， AQ7270
更新日志
v2.01版本
1、改进了一次转换SOR文件标签的功能。使其与最新的SOR文件版本兼容。
2、改进了第二页报告后的通过/失败判断结果和判断条件。
