Plaxis 2D 2024官方版是一款强大的岩土工程分析工具，功能全面且灵活。它提供了三种版本，分别满足不同项目的需求：基础版适合日常分析，进阶版增加高级功能如固结和流固耦合，终极版则针对复杂挑战性项目设计。
软件亮点包括自动化脚本、与CAD文件的兼容性、强大的材料模型库以及地震和热力分析能力。特别是通过Python脚本 automation，可以显著提高建模效率，这一点对工程师来说非常实用。
我 personally觉得这个工具对于岩土工程师来说是个利器，尤其是处理复杂项目时。操作直观，工作流设计合理，能够帮助用户快速完成从建模到分析的整个流程。此外，支持多种边界条件和材料模型也让它的适用性大大提升。
总的来说，Plaxis 2D 2024凭借其强大的功能、灵活的版本选择以及高效的自动化工具，成为岩土工程领域的重要辅助软件。
plaxis 2d 2024官方版是一款功能非常齐全的通用岩土有限元分析软件，英文全称Plaxis 2D CONNECT Edition ，该软件具有可靠计算功能，能够对岩土工程和岩石力学中的变形和稳定性进行二维有限元分析，包括准确校准材料模型，提升与Bentley生态系统的互操作性，使用Python脚本自动化任务以提高效率，导入CAD文件以简化建模节省您的时间，出色的本构模型库增强了可靠性，通过灵敏度分析和参数变化访问更多功能等等，从而帮助工程师更好的得到完美的解决方案。目前plaxis 2d 提供了三种灵活的选择，每种选择都是针对任何公司的不同岩土分析需求而量身定制，其中PLAXIS 2D提供了所有基本功能，可以对土石进行日常变形和安全性分析；PLAXIS 2D Advanced通过更高级的功能和材料模型增强了岩土工程设计能力，可通过固结分析和稳态地下水或热流来考虑蠕变，流固耦合；而PLAXIS 2D Ultimate增强了最全面的功能，以应对最具挑战性的岩土项目。
软件功能
1、安全因素分析
利用我们先进的强度折减方法分析，并准确预测与坡度相关的安全程度以及相关的破坏模式。强度折减法通常用于评估路堤在地下水位较高的软土上的安全性以及不同施工速度的影响。PLAXIS中的安全系数评估分析还可以有利地用于具有强烈结构相互作用的情况，对于这种情况，无法预先评估失效机理（如经典极限平衡分析中所做的那样）。
2、应用吸收剂模型边界条件
当动态分析需要特殊的边界条件时，请应用高级模型边界条件。除了粘性边界，还可以选择自由场和柔顺的基本边界，以减少波到达模型边界时的杂散反射。
3、使用本机命令行自动执行重复性任务
受益于对专用文本命令的额外访问，该命令完全支持PLAXIS建模工作流程，并在自动化重复建模任务中节省了宝贵的时间。尽管所有操作也可以通过单击鼠标来完成，但是命令的使用通过自动化工作流增强了PLAXIS的功能。只需执行建模操作，或者通过在专用命令行中交替输入文本命令来创建PLAXIS模型。在交互式模型创建过程中评估自动生成的文本命令，以供进一步重用或编辑。重放用户定义的文本命令集以自动创建模型。
4、用地震数据进行动态分析
在对土壤或岩石结构的动力响应进行建模时，要考虑地下土的惯性和载荷的时间依赖性。负载的时间相关行为可以通过谐波，线性或表格乘法器分配。通过表格输入，用户可以导入真实地震信号，以对码头或地基进行有意义的地震设计。动态乘数可以在PLAXIS 2D动力学功能中的x和y方向上独立分配，而在PLAXIS 3D动力学功能中的x，y和z方向上可以独立分配。
5、定义现实和准确的初始条件
通过K0程序或重力加载，生成与土壤重量平衡的实际初始应力和孔隙压力场。考虑材料重量的影响及其形成的历史，可以自动定义高级固结模型的超固结状态，并在土体内设置初始应力。场应力初始计算是对基于重力的初始应力定义的补充，并且可以更轻松地为非均匀的深层地面条件（例如在深隧道或储层地质力学中遇到的情况）定义原位应力。
6、确定由于热负荷引起的应力变化
分析由于温度变化引起的位移或应力的旋转。当土壤温度变化导致热应力时，需要在热负荷和机械过程之间进行耦合。一个例子是可操纵的锁在空的时候由于吸收阳光而变形。
7、通过固结分析评估流固耦合
精确评估机械过程，通过该过程土壤可随着压力随时间的变化而逐渐改变体积。评估地基或土方工程在薄弱且不可渗透的土壤层（例如海洋粘土）上的长期沉降。安全地评估与固结相关的可能技术风险，这些领域包括土地开垦，堤防建设，隧道和黏土地下室开挖。
8、获得准确的稳态流量分析，以进行脱水和地下水控制
在初始水力梯度或脱水后容易产生非静水孔隙水压力分布。利用水位定义快速而直接地生成边界条件，以进行地下水流分析。评估恶劣气候条件下挡土墙地下电缆系统的稳态温度分布。
9、优化地面冻结设计
无论地面冻结是人为地使弱地面稳定还是自然冻结，您都可以研究地下水流速，冻结管温度以及它们在各种边界条件下对冰壁形成的影响之间的复杂相互作用。
10、执行时间相关的流量分析
使用PLAXIS Ultimate超越了稳态地下水流量分析的默认选项PLAXIS Advanced。将时间相关的变化或通量分配给水位，模型边界或土壤边界，以模拟各种复杂的水文和/或热条件。时间相关属性的输入基于谐波，线性或表格函数。这可以模拟路堤后面河水水位的季节性变化及其对整体边坡稳定性的影响。模型中可以包括降水，井和排水管，从而可以对抽水试验或其他水文应用进行建模。
plaxis 2d 2024怎么新建项目
1、双击输入程序图标 ，启动 PLAXIS 2D。

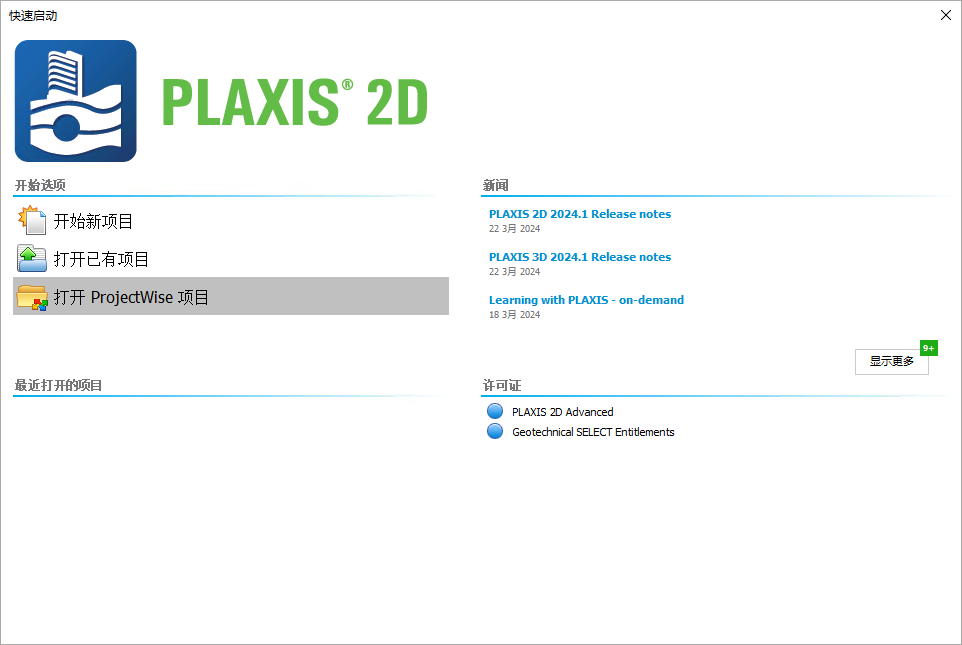

将出现快速启动对话框，您可以在这里新建项目或选择一个现有项目。
2、单击开始新项目。
将显示项目属性窗口，其中包含三个页面：项目、模型和云服务。
注释： 对于不同的许可层级，项目属性窗口将包含三个或四个页面，除了项目、模型和云服务之外，额外的页面是常量。
注释：每一次分析的第一步都是设置有限元模型的基本参数。在项目属性窗口中完成此步骤。这些设置包括
描述问题、模型类型、单元基本类型、基本单位和绘图区域大小。
按照下方步骤输入承台计算的适当设置。

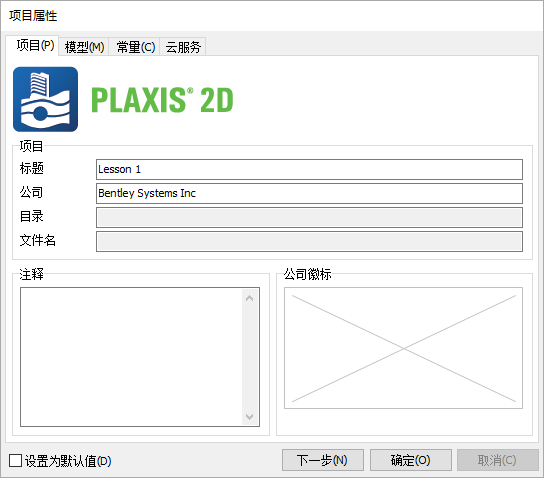

3、在项目页面中，在标题框中输入第 1 课，并在注释框中键入圆形承台沉降。
4、单击底部的下一步按钮或单击模型选项卡。
5、在类型组中，指定模型（模型）的类型和基本单元类型（单元）。由于本教程涉及圆形承台，请分别从模型和单元下拉菜单中选择轴对称和 15 节点选项。
6、在等高线组，将模型尺寸设置为 xmin = 0、xmax = 5、ymin = 0 和 ymax = 4。
7、单击确定按钮以确认此设置。

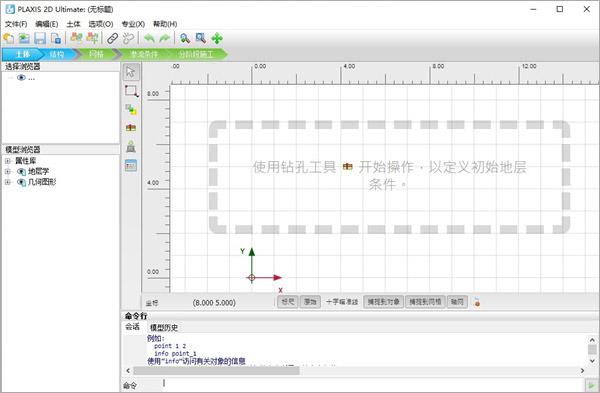

项目将以此给定属性创建。项目属性窗口关闭，将显示土体模式视图，可以在此处定义土层。
注释： 今后可以更改项目属性。您可以通过从文件菜单中选择相应的选项来访问项目属性窗口。
软件优点
1、快速而无缝地工作
具有多个输入模式的直观岩土工学工作流，可以很容易地创建一个具有结构、负载或流动边界条件的地下模型。
2、模拟施工流程
利用本构模型、分阶段施工模式和各种计算方式，实际评估应力、位移和安全性。
3、最大限度的安全
通过先进的土壤和岩石材料模型、结构元素和流量分析，精确地模拟地面结构的相互作用和脱水。
4、分析断裂岩体
使用不连续性和加固元素评估地表沉降点或岩体对隧道施工、采矿或储集层枯竭的反应。
5、工作流程自动化
自动化的模型建立和设计过程，或建立自定义的应用程序，并将其脚本化，以在普拉西斯2d中运行。
6、综合工作流程
避免冗余的数据输入，通过利用与其他类似产品之间的集成或容易导入行业标准的CAD数据格式。
