CECS钢结构设计与绘图软件 v0.9

这篇文章主要介绍了CECS钢结构设计与绘图软件的功能和特色。这款软件是金石图文推出的专业工具，基于AutoCAD开发，专为钢结构设计打造，操作更便捷。它支持快速生成钢材材料表、计算钢板和型钢重量，并能自动生成构件表和深化设计详图，功能强大，效率高。

软件亮点包括参数化绘图功能，可快速绘制吊车梁、节点详图等；还有多种设计工具箱，涵盖工期计算、彩板加工、风雪压查询等实用功能。此外，它还提供了灵活的编辑功能和丰富的符号绘制选项，满足建筑制图需求。软件支持AutoCAD多个版本，并能与天正结构或TSSD等其他软件兼容使用。

文章最后提到v0.9版本的更新日志，包括解除试用限制、新增对AutoCAD2010/2011的支持、优化功能和增加查询数据库等改进。作为钢结构设计师，我觉得这款工具确实能节省很多时间，特别是参数化绘图和自动计算功能，非常实用！虽然操作需要一定学习成本，但总体来说是个不错的辅助工具。

CECS钢结构设计与绘图软件是金石图文推出的一款非常专业的钢结构设计软件。程序基于autocad软件的专业图形设计软件有专用于钢结构设计的编辑命令，相对于常规的cad软件作图CECS钢结构设计与绘图软件更加方便。

CECS钢结构设计与绘图软件可以快速完成钢材材料表(钢材明细表) 的编制，以对话框的形式编辑，所见即所得，更方便！可以计算几乎全部规格的钢板和型钢的重量！并可以自动编制生成 钢结构详图设计(深化设计)所必需的 数量表／构件表，独立进行钢结构构件重量计算，功能强大，使用方便，可以有效帮助用户节省大量时间，提高工作效率。

功能特色

1、强大的轻钢 参数化绘图功能

本软件可以以参数化绘图的方式快速绘制出 吊车梁 完整施工图；以参数化绘图的方式完成H型钢柱脚铰接节点，固接柱脚，柱梁连接端板节点的节点详图；快速完成 H型钢、C型钢 、Z型钢及吊车梁断面绘制，角钢、槽钢、工字钢、热轧H型钢、钢轨等型钢的断面绘制及截面参数查询

2、多样的钢结构设计工具箱

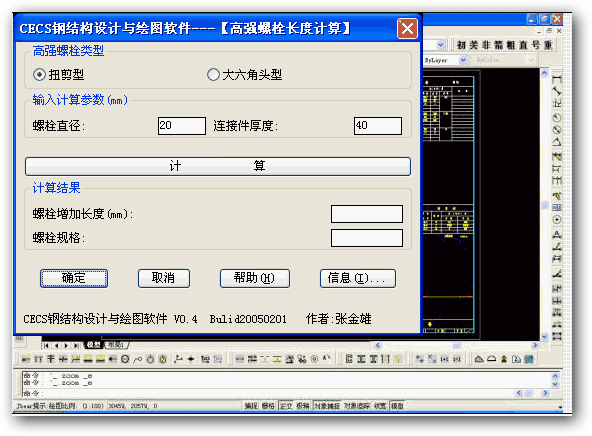

本软件可以完成： 施工工期计算，彩板加工下料计算并制表，钢板天沟排水量验算,降雨厚度查询，弓形参数计算 ，高强螺栓长度计算，基本风雪压查询，抗震设防烈度查询，常用起重机械参数查询

3、灵活的绘图编辑功能

本软件可以完成：修改首字符、尾字符、点选改字符、文字复制、修改字高，标注对齐，直线合并、断开、修改线宽，图层关闭、反向关闭、全部打开等的编辑

4、齐全的符号绘制功能

本软件可以绘制：标高、剖面号、对称符号、折断线、引出号、图号、箭头、详图号、索引号、轴线号、次轴线号、焊缝符号、螺栓图例、拉铆钉图例等各种建筑制图常用符号

5、实用的施工网络图绘制功能

使用说明

将CECS v0.9和天正结合使用的方法

以AutoCAD2004和天正结构7.1为例说明，操作步骤：

1、安装程序文件：分别安装"CECS结构设计与绘图软件"和"天正结构7.1";

2、添加支持路径：从CECS2004启动AutoCAD后，点选下拉菜单中"工具选项...文件",将天正结构7.1的文件夹路径添加到"支持文件搜索路径"中，主要是三个文件夹： *:TangentTAsd7common;

*:TangentTAsd7sys16; *:TangentTAsd7blocks;

3、重新从CECS2004启动AutoCAD后，即可同时使用CECS和天正结构7.1.

如何将CECS v0.5和TSSD结合使用?

以CECS2002和TSSD 2.7为例说明，操作步骤：

1、安装程序文件：分别安装"CECS结构设计与绘图软件"和"TSSD 2.7";

2、添加支持路径：从CECS2002启动AutoCAD后，点选下拉菜单中"工具选项...文件",

将TSSD 2.7 的文件夹路径添加到“支持文件搜索路径”中，

*:*TszCADTssd2002SSys ;

3、添加文件支持：将 TSSD 2.7   的启动文件*:TszCADTssd2002SSysacad.rx 文件拷贝到

d:cecssys15文件夹下;

将 TSSD 2.7   的启动文件*:TszCADTssd2002SSysacaddoc.lsp 文件

拷贝到d:cecssys15文件夹下;

4、加载菜单：  重新从CECS2002启动AutoCAD后，在命令行，用命令 menuload 加载TSSD   2.7的菜单文件 tssd.mns;即可同时使用CECS和TSSD 2.7

CECS钢结构设计与绘图软件支持的cad版本包括

AutoCAD 2000/2002

AutoCAD 2004

AutoCAD 2005

AutoCAD 2006

AutoCAD 2007

AutoCAD 2008

AutoCAD 2009

AutoCAD 2010

AutoCAD 2011

更新日志

v0.9版本

1、解除 CECS试用版90天使用时间限制，CECS绝大部分功能将完全免费

2、增加 对AutoCAD2010,AutoCAD2011的支持，全面支持AutoCAD2000~2011

3、增加 系统设置 命令(解决常见AUTOCAD问题)

4、增加 编制 图纸目录 命令

5、增加 绘制 斜Z形钢断面 命令

6、增加 绘制 坡度线 命令

7、增加 化学锚栓技术参数查询(帮助文件中)

8、增加 材料比重查询命令(可自行添加)

9、修改 图名号等符号绘制命令，使绘图更方便

10、修改 拉条布置命令，拉条间距可记忆保存

11、修改 斜向阵列命令，阵列间距可记忆保存

12、按《建筑抗震设计规范》(GB50011-2010)修订抗震查询数据，风雪压查询及抗震查询功能中的"帮助"命令提示了所选用的规范
