cam350 10.7中文版是一款专业的PCB线路板设计转换软件，它能将设计图转化为实际制造文件，并支持多种格式的输入输出，包括Gerber、ODB++等。这款软件不仅能够进行设计规则检查，还能优化设计文件，添加泪滴等功能，帮助设计师提高效率并节省成本。安装过程相对简单，只需下载补丁文件并按照教程操作即可激活使用。

我用过类似的工具，cam350的功能确实很全面，特别是在处理复杂的设计数据时表现得很强大。不过它不支持Protel格式有点遗憾，毕竟很多设计师还在用这个软件。安装和激活步骤都很清楚，但需要小心处理许可证文件的位置。总体来说，对于专业设计师来说，这款软件是个不错的选择，但操作起来可能需要一些学习成本。

cam350 10.7中文版是一款能将PCB线路板设计图转换为具体制造工艺的软件，此版本附带相应的激活补丁文件和许可证文件，能够完美成功激活软件，其详细的安装教程可参考下文操作。目前cam350软件能够对包括制造、信号层、钻孔、阻焊等等分析检查，为设计人员提高工作效率、节省开发费用和制造出更精良的产品起到了决定性的作用，最重要的是：软件在保证复杂的设计工程数据能快速有效转换到可实际生产的PCB制作文件，并保证设计数据的正确性。另外cam350 10.7是一个灵活、开放的系统，提供了范围广泛的输入和输出能力，不仅可以自动识别各种GERBER文件和CAM文档，支持导入CAD文件，和别的CAD软件有统一的接口，具有输入如PowerPCBh和Boardstation等等高级CAD数据格式的选项，唯一不足的就是不能识别Protel格式的PCB文件。

cam350 10.7免费版

软件特色

1、支持多种输入/输出格式（CAD数据, ODB++, Gerber, IPC-356,Excellon, DXF, Sieb 以及 Myers等）

2、提供了双向的AutoCAD 和 DXF数据支持

3、设计规则检查，检查包括各类间距，环状线，铜箔面积计算，网表对比等

4、优化设计文件，添加泪滴，网表提取，丝印检查等

5、Basic NC Editor通孔编辑功能，钻孔工具定义，铣边路径，改变提刀点

6、快速拼板功能，制作PCB的阵列，适应生产要求。

CAM350有什么用？

1、可制造性设计(Designing for Fabrication)

2、设计规则检查(Design Rule Checking)

3、数据输入和输出

4、DirectCAD 技术

5、反向工程(Reverse Engineering)

6、绘图到光栅的多边形转换(Draw-to-Raster Polygon Conversion)

7、复合到层(Composite-to-Layer)

8、自动化(Automation)和脚本(Scripting)

cam350 10.7免费版安装激活教程：

1、下载解压，得到cam350 10.7中文版和相应的补丁文件；

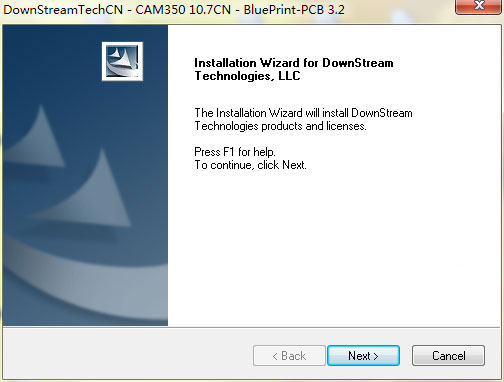

2、运行CAM350 10.7中文版安装包，点击NEXT

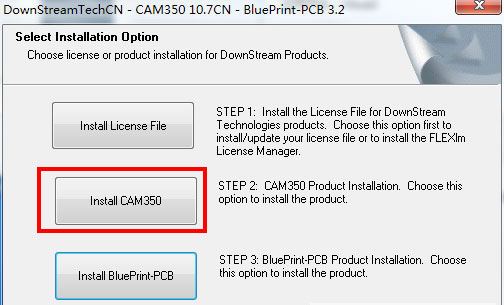

3、选择第二项“Install CAM350”

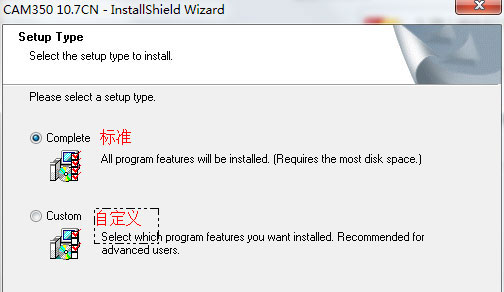

4、选择安装模式

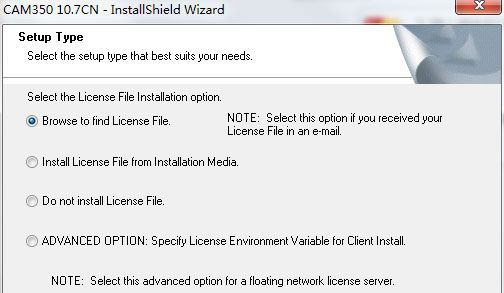

5、选择第一项“Browse to find License File.”

6、载入证可证文件“license.dat”

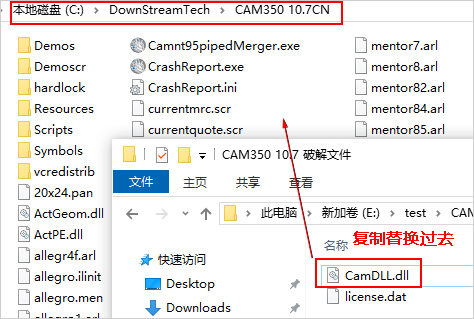

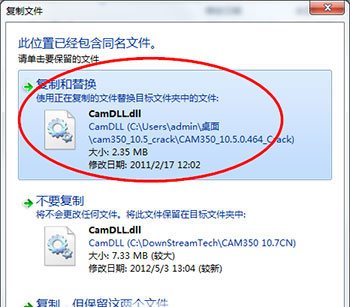

7、安装完成后，将“CamDLL.dll”复制到CAM350安装目录下覆源文件，默认安装目录为C:\DownStreamTech\CAM350 10.7CN；

8、好了，软件成功激活，以上就是cam350 10.7中文版的详细安装教程。

CAM350运用技巧

有些资料的文字层有很多文字框，且文字框到线路PAD间距不满足制程能力时；当资料有大面积铜箔覆盖，线路或PAD与铜皮的距离不在制作要求之内，且外型尺寸又较大时的处理方法：

一、当资料有大面积铜箔覆盖，线路或PAD与铜皮的距离不在制作要求之内，且外型尺寸又较大时，（如广上的）可用下列方法快速修整线路或PAD与铜皮的间距。先将线路层（此层为第一层）的所有PAD 拷贝到一个空层，把对应在大铜皮上的PAD删除后将剩余PAD 放大做为减线路层（即第二层），然后把第一层拷贝到一个空层，将大铜皮删除后作为第三等。合层方式为：第一层（加层）、第二层（减层）、第三层（加层）。一般来说我们为了减小数据量，可以将第一层只保留大铜皮。如果只是防焊到大铜皮的间距不够，就可以把放大后（满足制程能力）的防焊拷贝到一个空层，把对应在大铜皮上的防焊删除后将剩余防焊放大做为第二层。

注：用此方法做好线路后，一定要用命令将多个层面合成Utilities-->Convert Composite 的一个复合层转换成一个层面，然后将此层和原稿用Anglysis-->Compare Layers 命令进行仔细核对。

二、有些资料的文字层有很多文字框，且文字框到线路PAD 间距不满足制程能力时，可借鉴以下方法：先将任何类型的以个文字框用Edit-->Move Vtx/Seg 命令拉伸至规格范围后做成Flash，接着将其同类型的其它文字框做成与之相同的Flash 即可。但要注意的是，做成Flash 后一定要将其打散，以防下此打开资料时D 码会旋转。

三、CAM350常用快捷键：

打开菜单后可以看见菜单英文下面的某一个字母下有一个横线，ALT+横线对应的字母就是这个命令的快捷键

1、 ALT+F-->N 打开新软件

2、 ALT+F-->O 打开文件（PCB）

3、 ALT+F-->S 保存

4、 ALT+F-->A 另存为

5、 ALT+F-->M 两个文件合并，用作对比用

6、 ALT+F-->I+U 输入GERBER文件

7、 ALT+F-->I+G 分层输入GERBER文件

8、 ALT+F-->E+G 与输入文件相反，即输出相应的文件

9、 ALT+F-->I+R 输入钻带

10、ALT+F-->E+R 输出钻带
