LayoutEditor是一款来自国外的功能强大的平面设计软件，主要应用于MEMS与集成电路制造等领域。它支持多种文件格式，包括GDSII、OASIS、Gerber等，几乎可以满足所有设计需求。界面友好，操作灵活，内置了大量实用功能，比如布尔运算、设计规则检查和原理图驱动布局，还可以通过宏和Python脚本进一步扩展功能。软件性能强劲，即使处理几GB的大文件也能游刃有余。此外，它还支持3D视图、背景图片加载以及条码生成等特色功能。总的来说，LayoutEditor是一个非常全能的设计工具，适合需要高精度和多功能性的用户使用，如果你从事相关领域设计，这款软件绝对值得一试！
LayoutEditor是来自国外的一款功能强大的MEMS与集成电路制造平面设计软件。与其他程序有很多不同之处，并且在编辑IC、MEMS、MCM、PCB、COB、MMIC、LTCC等布局时将其转变为独特的多功能工具。常被用于多芯片模块（MCM），板上芯片（COB），低温共烧陶瓷（LTCC），单片微波集成电路（MMIC），印刷电路板（PCB），厚膜技术，薄膜技术，的…它像所有的角度，复杂的功能字体生成器，C++宏，Python脚本，布尔运算，设计规则检查，电路驱动布局和LVS。广泛支持的文件格式如卡尔马GDSII，绿洲（打开艺术品系统交换标准），开放，DXF，CIF（加州理工学院中间形式），Gerber（rs-274x），来氟米特，DEF，Lasi，源和多把多功能的工具，在你的设计流程的任何部分都能应用，有需求的用户请下载体验！
功能特色

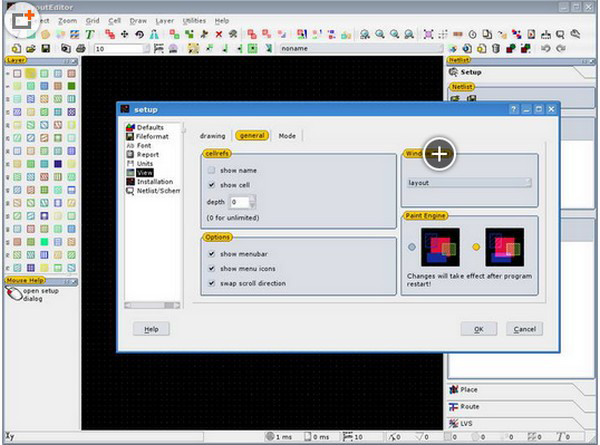

1、用户界面
一个聪明的用户界面一方面提供了出色的可用性，另一方面提高了生产力。这种虚拟挑战是通过广泛使用快捷键和鼠标按钮/键组合以及清晰显示这些组合来解决的。最重要的处理功能（如缩放和滚动）集成到每个功能中，无需单独调用。
2、支持的文件格式
LayoutEditor不需要自己的文件格式。Calma GDSII文件格式被用作主要文件格式。它也可以与许多其他常见格式和一些不常见的格式一起工作：
GDSII，OASIS，OpenAccess，CIF，DXF，Gerber，LEF，DEF，SVG，Lasi，SOURCE，CSV，PNG，JPG，Alliance，Electromask，PS，EPS，ODB ++，EDIF，Qucs，Spice，…3、性能由于设计可以扩展到几Gb的文件大小，因此性能是一个重要的因素。LayoutEditor的所有重要功能都经过优化以处理巨大的设计。例如，多Gb GDSII文件可以在几秒钟内加载。此外，绘画表现非常出色，可以轻松与其他任何工具竞争。中型设计（高达几百MB的GDS文件大小，确切大小可能取决于设计）可以实时绘制所有细节。随着更大的设计，会自动检测到缺乏性能，并且几乎不会显示可见的细节。所以即使是巨大的设计，也可以接受性能。
4、原理图驱动布局
使用布局软件时，从原理图创建设计是一项普遍的任务。所述LayoutEditor包括SchematicEditor并且还可以读共同示意/网表格式。原理图与布局链接。该集成允许在不限制免费定制设计的情况下创建简单的布局。可以从布局中为内置或外部布局与原理图（lvs）提取网表。或者它可以用来模拟电路。
5、宏
当然，LayoutEditor可以使用宏或脚本。它可以用于不同的应用程序。因此，使用LayoutEditor可以从用户界面录制宏像一些办公软件一样。这使得创建宏非常简单，并减少了大量学习编程的时间。宏以最常用的语言C / C ++编写。可以在菜单结构中添加宏，以完美整合自己创建的扩展。我们的宏观市场上可以下载大量随时可用的宏。通过LayoutEditor python模块，您可以将LayoutEditor作为屏幕外工具或其图形用户界面嵌入到您自己的Python应用程序中。
6、设计规则检查器
验证设计规则是设计流程中的重要一点。该LayoutEditor有一个集成的设计规则检查与许多不同的规则检查。违规行为不仅在列表中显示，而且在设计中直接可视化。当然，所有设计规则检查都适用于所有角度元素，并不限于通用的集成电路检查。
7、文本生成
在输出时通常会忽略文本标签。转换为真正的多边形之前必须完成。只需点击一下鼠标，LayoutEditor就可以做到这一点。不需要绘制字母。只需使用你最喜欢的矢量字体。该LayoutEditor支持所有常用的字体格式一样常见True Type字体（TTF文件）。
8、3D视图
二维设计有时可以退出抽象。该LayoutEditor允许你设计一个快速的三维可视化。设置可以在几秒钟内完成。3D模型/ 3D视图可以导出并用于例如FEM分析。
9、背景图片
设计背景中的图像可以用于许多任务。例如检查制造问题或在现有结构上设计设备。该LayoutEditor具有的特征来加载，地点和向量化的图像和在背景中显示它。任何像素图形格式都可以使用。无限制的图像可以同时加载。
10、条码
该LayoutEditor有很多很多有用的功能，如条码生成器。请参阅手册以获取所有功能的列表，或者试试并留下深刻印象！
