这篇文章主要介绍了CFTurbo 2025这款涡轮机械设计软件的功能和特点。作为一款交互式且用户友好的工具，它在泵、压缩机、风机等旋转机械的设计仿真中应用广泛。软件结合了成熟的理论和实践经验，支持自定义设计，并能创建新几何形状或修改现有设计，还具备逆向工程功能，帮助用户一步步完成涡轮机的完整设计流程。
文章提到CFTurbo 2025新增了许多实用功能，比如混流式水轮机设计、CAE软件接口、3D导出支持和有限元计算模块等。这些更新让设计过程更加灵活高效，特别是允许独立设置叶片入口角和出口角，简化了优化流程，节省了时间。
此外，软件还提供了丰富的教程和功能模块，涵盖3D建模、参数设置、性能预测等。通过与多种CAD/CAE/CFD软件的接口集成，用户可以无缝进行模型修改和性能分析。对于工程师来说，这款软件确实是个得力工具，操作起来也挺方便，特别是界面友好，适合快速上手。
总的来说，CFTurbo 2025在涡轮机械设计领域提供了强大的支持，新增功能让它更具竞争力，值得推荐给相关领域的从业者。
CFTurbo 2025是由CFturbo Software&Engineering GmbH公司推出的一款交互式且用户友好的涡轮机械设计软件，该软件在泵、压缩机、风机等旋转机械领域的仿真分析中应用广泛，作为一个便捷高效的工程设计软件，同时还结合了成熟的旋转机械理论与丰富的实践经验，主要就是基于设计方程与经验函数开展设计，能够根据用户积累的专业技术和设计准则来定制特征函数，用户使用它可以创建全新的几何形状以及修改现有设计，并且还能够支持逆向工程，其中可以引导用户逐步完成涡轮机的完整设计过程，自动生成初稿，甚至在后面的设计过程中，用户也是可以控制好每个细节，可以说十分的好用。当然在这里除了IGES、STEP、DXF以及ASCII文本等中间格式以外，CFTurbo2025还支持与多种CAD/CAE/CFD大型软件直接接口，如：通过接口就可以和专业的泵、阀仿真软件—PumpLinx实现完美集成，从而深层次发挥各自的效能，确保整个设计生成的几何造型能够便捷地导入各种软件进行模型修改、性能校核、优化设计、性能分析等一系列的相关工作。
另外，相比于其它的软件来说，CFTurbo也是进行了全面的更新以及添加了许多的新功能，如：新增混流式水轮机设计功能、新增CAE软件接口、新增3D导出的通用几何格式接口以及新增 CFturbo有限元计算模块等，新版现在是可以支持叶片入口角和出口角的独立设计，主要就是支持将叶片前缘和尾缘叶片角度分布独立设计，然后通过减少参数来简化整个优化的过程，这样就可以节省计算时间，同样的该功能也能够适用于各流面的角度优化设计，让用户使用起来就可以更加的简单便携。
CFTurbo使用教程

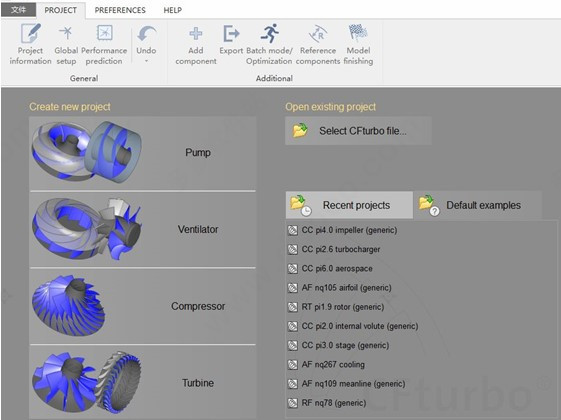

1、CFturbo提供了四种旋转机械的设计模块-主要包括泵，风机，压缩机，涡轮。采用类windows的设计界面，并且流程化的让用户去做自己的设计。启动界面如下：

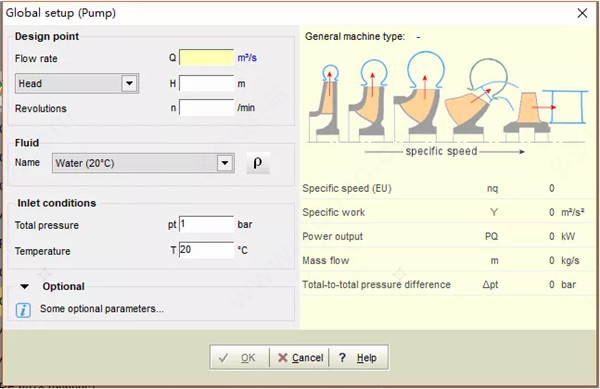

2、进入泵/pump模块后，你需要输入你的设计参数(流量，扬程，转速，介质，环境条件)
3、输入参数后，他会自己计算比转速，并定义在响应的叶轮类型附近

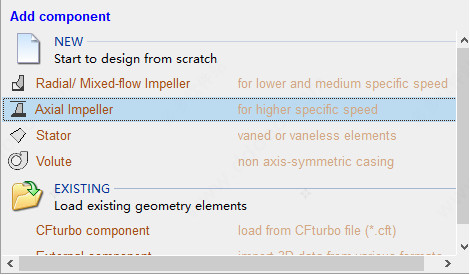

4、进入到设计界面后，会提示你选择你设计的泵的类型(是离心的还是轴流的，是要设计蜗壳还是设计叶轮还是扩压器)。

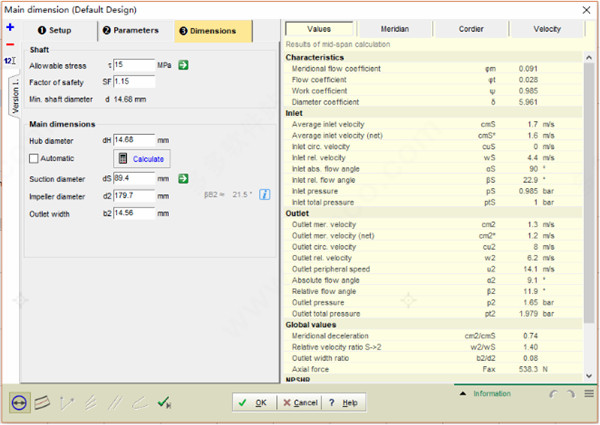

5、进入叶轮参数设置界面，软件会自动计算你需要确定叶轮的外尺寸参数(D2，D1，Dh，B2等等一些参数)，当然也支持你自己修改。

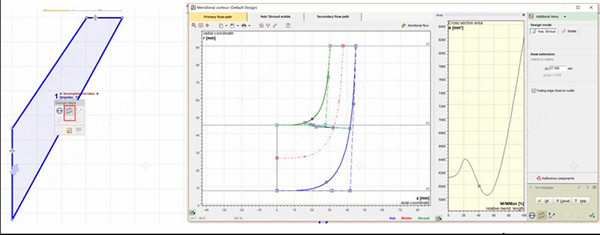

6、这些参数设置完成之后，开始设置流道子午面的形状

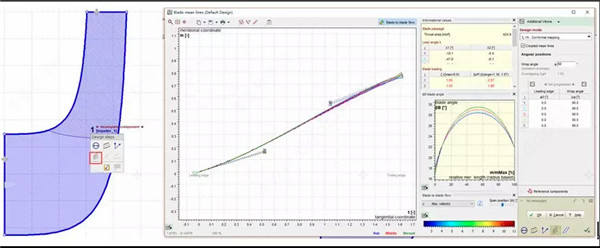

7、设置完成之后开始设置叶片角度的相关参数(进出口角度，叶片数，叶片厚度等等参数)
8、接下来到包角的设置(离心式)

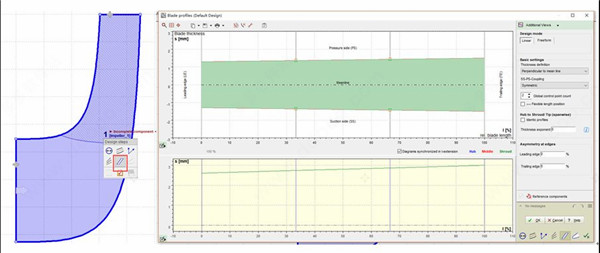

9、接下来就是就是叶片厚度变化的设置(实际厚度)

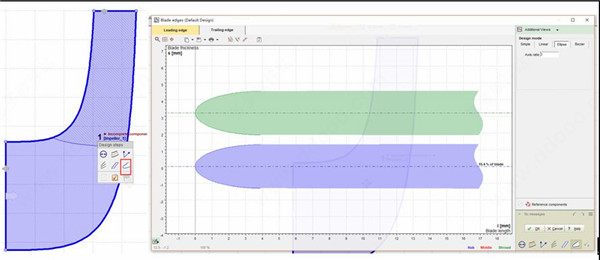

10、接下来就是叶片前缘(进口边)的圆角设置
11、至此，叶轮设计的流程基本结束(只是初始方案，优化需要自己根基自己的经验数值以及CFD仿真结果进行优化设计)
那么整个CFturbo的设计过程就是这样，轴流的也类似，风机，压缩机的输入参数可能会有不同。
软件功能
1、3D CAD 模型
动态 3D 表示（旋转、移动、缩放）
高度可配置的局部视图
导出 CAD 模型
导入现有几何图形以进行比较
2、参数几何模型
所有设计步骤的属性可用作参数
参数可以导出
可选地，可以为参数变化指定范围限制
轻松集成到优化工作流程或 DoE 调查中
3、逆向工程
重新设计现有几何形状作为优化的起点
导入现有子午曲线并自动转换为贝塞尔样条
根据给定的前缘和后缘叶片角度进行叶片设计或导入现有平均线曲线
输入或导入叶片厚度分布（叶片轮廓）
导入的 IGES/STEP 数据与重新设计的 3D 模型的比较

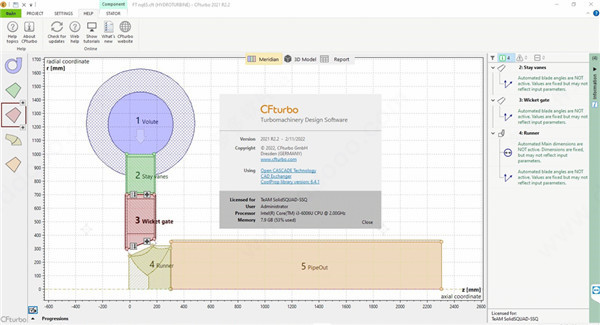

4、Meridian
项目组件的子午线预览
快速访问设计步骤
处理组件之间的接口
选择活动组件
显示面积、速度、流动角度的进展
5、项目管理
项目信息管理
设计报告，可选择恢复以前的设计状态
显示有关特定参数的警告
显示关键设计细节
6、数据导出
点、曲线、曲面、实体的导出
中性接口（STEP、IGES、STL、DXF）
与重要 CAD 和 CFD 系统
接口 根据客户要求实施特殊接口
7、性能预测
显示不同转速和叶轮直径的性能曲线
基于经验相关性计算基本叶轮损失
