electrical 2021是由Autodesk公司推出的一款专为电气控制设计师打造的CAD软件，该软件基于autocad基础上开发的，专门用于创建和修改电气控制系统，利用全面的符号库和工具，可自动执行工程控制任务，从而帮助提高工作效率。另外软件可借助专门的电气设计功能和针对电气控制系统设计要求的工具集，帮助电气工程师和详细设计人员将控制系统的设计生产率提高到了以前无法实现的水平。根据研究，可以将工作效率提高了 95%，大大节省了常规AutoCAD电气设计任务所需的时间。此次版本行了升级和优化，工具集可使用图标颜色优化背景颜色以提供最佳对比度，从而不会分散对绘图区域的注意力，让用户的焦点保持在原处，还提供了“全局搜索”功能，目录浏览器现在可以跨表格搜索目录数据，并提高了使用项目数据库服务时的稳定性，为用户提供更好的使用体验。
autocad electrical2021新特性
1、目录中的全局搜索
使用“全局搜索”功能，目录浏览器现在可以跨表格搜索目录数据。

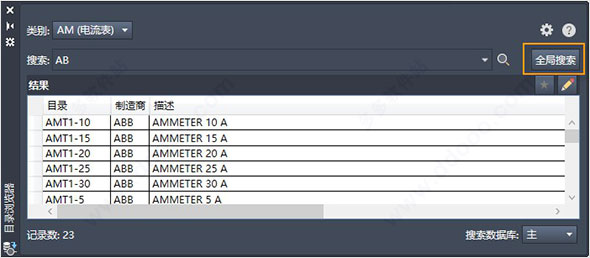

-在目录浏览器中，单击“全局搜索”以搜索所有可用表格中的数据。

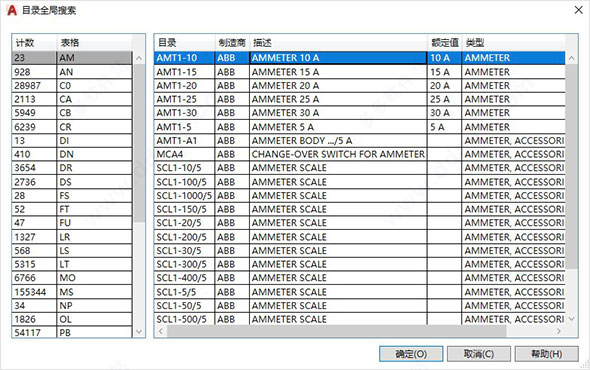

-“目录全局搜索”对话框中会显示全局搜索的结果。
2、其他制造商目录内容
autocad electrical2021工具集中还包含了 S7-1500 PLC 系列的其他 Siemens PLC 目录信息。
3、图标优化
autocad electrical2021工具集使用图标颜色优化了背景颜色以提供最佳对比度，从而不会分散对绘图区域的注意力，让用户的焦点保持在此处。
4、其他增强
-项目数据库服务
提高了使用项目数据库服务时的稳定性。
-报告
在德语版本中，“BOM 表”面板中的 LISP 函数现在可以创建有效的 XML 文件。
"元件"报告现在遵循报告格式 (SET) 文件中的“排序”选项。
提高了生成报告时的稳定性。
-项目设置
打开项目时，目录现在遵循由 WD.ENV 环境文件中的 WD_PICKPRJDLG 变量指定的路径。
-插入元件和导线
断路器主项的引脚指定现在遵循图形中正确的辅触点数。
提高了串联输出工作流的稳定性。
现在，输入的导线会附带其尺寸和颜色特性。
-面板元件
使用“插入端子(原理图列表)”插入的线号现在显示在面板端子中。
提高了插入面板元件时的稳定性。
-PDF 发布
在已发布的 PDF 中，具有六角形箭头样式的超链接现在指向正确的参考。
软件功能
一、电气文档编制
1、自动生成报告
生成和更新自定义的报告。
2、客户和供应商协作
与相关人员轻松共享 DWG图形
3、轻松管理项目
使用文件夹来组织图形并对电气绘图项目文件重新排序
4、PDF 发布
将原理图发布为多页 PDF 文件
二、电气原理图设计
1、导线编号、元件标记
通过自动进行导线编号和元件标记来减少错误。
2、回路设计和重复使用
使用回路编译器进行简单的电气设计。

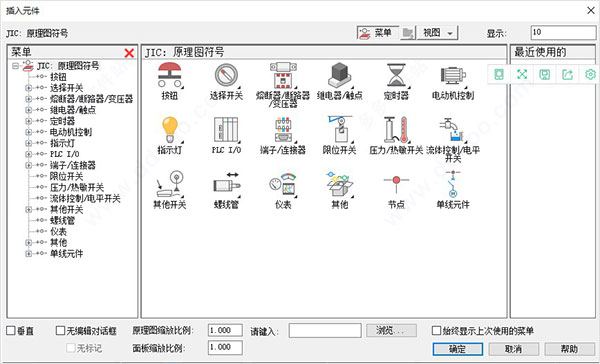

3、电气原理图符号库
从丰富的电气符号库中进行选择。
4、实时错误检查
在构建阶段开始前发现问题。
三、电气控制设计
1、线圈和触点交互参考
实时跟踪主/辅触点
2、从电子表格生成 PLC I/O 图形
定义项目的 I/O 指定
3、用于零件的目录浏览器
增强了预览功能，支持直接插入元件。
4、与 Inventor 的互操作性
与 Inventor 相结合的机电解决方案。
