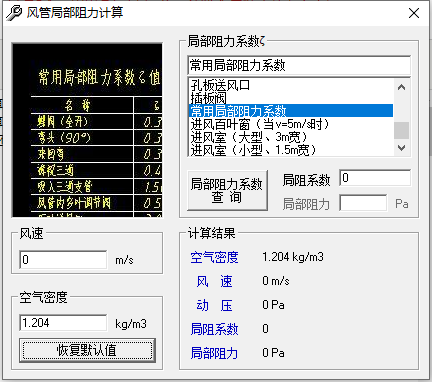

风管局部阻力计算软件官方版是一款多功能且性能出色的局部阻力计算工具，能够通过风速和空气密度计算不同位置不同部件的阻力系数、动压、局部阻力等数据，同时，软件的使用也非常简单，你只需要输入几个数据即可得出结果，还可以根据不同的部件，单独计算它的阻力系数。不同部件的不同形状也会影响局部阻力系数，用户根据部件的形状选择，部件还有着不同的h/Do值，h/Do值也会影响局部阻力系数，需根据实际情况选择。此外，风管局部阻力计算软件还有着非常清晰地图示，让用户一眼就能够了解大概的情况，欢迎有需要的用户朋友下载使用。
风管局部阻力计算软件使用方法

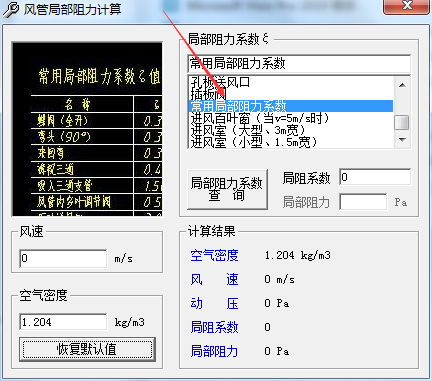

1、解压后打开风管局部阻力计算软件官方版，选择局部阻力系数，

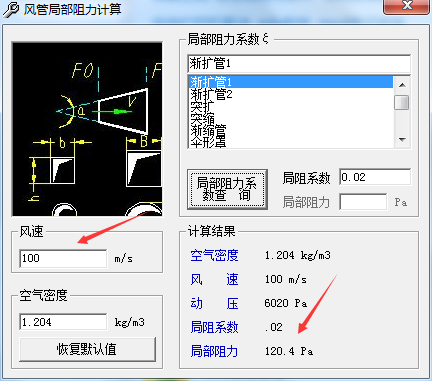

2、设置风速，即可自动给出风管阻力。
软件功能
伞形风帽（管边尖锐）
带扩散管的伞形风帽
渐扩管1
渐扩管2
突扩
突缩
渐缩管
伞形罩
圆 （方） 弯管
矩形弯头
板弯头带导叶
乙形管
乙形弯
Z形管
合流三通 1 （直管）
合流三通 1 （分支管）
合流三通 2 （分支管）
合流三通 2 （直管）
合流三通 3 （分支管）
合流三通 3 （直管）
通风机出口变径管
分流三通 （分支管）
分流三通 （直管）
90 °矩形断面吸入三通 （分支管）
合流三通3 （分支管 直管） ）
矩形裤衩三通3 （直管）
通风机出口变径管
直角三通
矩形送出三通
矩形吸入三通
侧孔吸风 （大流量侧）
侧孔吸风 （小流量侧）
调节式送风口
带外挡板的条缝形送风口侧面送风口
45 °的固定金属百叶窗
单面空气分布器
侧面孔口（ 最后孔口）
墙孔
孔板送风口
插板阀
常用局部阻力系数
进风百叶窗 （当 v =5 m /s时 ）
进风室 （大型、3 m 宽）
进风室 （小型、1 5 m 宽）
计算原理
通风管道摩擦阻力计算及原理：
根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：
ΔPm=λν2ρl/8Rs
对于圆形风管，摩擦阻力计算公式可改写为：
ΔPm=λν2ρl/2D
圆形风管单位长度的摩擦阻力（比摩阻）为：
Rs=λν2ρ/2D
以上各式中
λ————摩擦阻力系数
ν————风管内空气的平均流速，m/s
ρ————空气的密度，Kg/m3
l ————风管长度，m
Rs————风管的水力半径，m; Rs=f/P
f————管道中充满流体部分的横断面积，m2
P————湿周，在通风、空调系统中既为风管的周长，m
D————圆形风管直径，m。
风管局部阻力计算说明
矩形风管的摩擦阻力计算：
我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。再由此求得矩形风管的单位长度摩擦阻力。
当量直径有流速当量直径和流量当量直径两种：
流速当量直径：Dv=2ab/（a+b）
流量当量直径：DL=1.3（ab）0.625/（a+b）0.25
在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形 中的空气流速去查出阻力;采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。
局部阻力计算及原理：
当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。
局部阻力按下式计算：
Z=ξν2ρ/2
ξ————局部阻力系数。
局部阻力在通风、空调系统中占有较大的比例，在设计时应加以注意，为了减小局部阻力，通常采用以下措施：
1、弯头
布置管道时，应尽量取直线，减少弯头。圆形风管弯头的曲率半径一般应大于（1~2）倍管径；矩形风管弯头断面的长宽比愈大，阻力愈小;矩形直角弯头，应在其中设导流片。
2、三通
三通内流速不同的两股气流汇合时的碰撞，以及气流速度改变时形成的涡流是造成局部
阻力的原因。为了减小三通的局部阻力，应注意支管和干管的连接，减小其夹角;还应尽量使支管和干管内的流速保持相等。
在管道设计时应注意以下几点：
1、渐扩管和渐缩管中心角最好是在8~15o。
2、三通的直管阻力与支管阻力要分别计算。
3、尽量降低出风口的流速。
以下为常见管段的比摩阻：
规 格（mmxmm） 流速 （m/s） 当量直径 （mm） 比摩阻 （Pa/m）
1600x400——15 —— 640—— 3.4
1400x300 ——13 ——495—— 4.5
1200x300 ——12 ——480—— 4.8
1000x300 ——10 ——460 ——2.5
800x300 ——9 ——436 ——2
600x300 ——8 ——400 ——1.8
500x300 ——6 ——375 ——1.2
400x300 ——5 ——342 ——0.8
300x300—— 4 ——200 ——1.3
600x250 ——6 ——350 ——1.3
400x250 ——4 ——307 ——0.6
常见弯头的局部阻力：
分流三通：9~24 Pa
矩形送出三通：6~16Pa
渐缩管：6~12Pa
乙字弯：50~198Pa
更新日志
v1.0版本
1、提升软件性能
2、优化用户体验
