挡土墙类型
一、重力式挡土墙
重力式挡土墙靠自身重力平衡土体，一般型式简单、施工方便、圬工量大，对基础要求也较高。依据墙背型式不同，其种类有普通重力式挡墙、不带衡重台的折线墙背式重力挡墙和衡重式挡墙。
衡重式挡墙属重力式挡墙;衡重台上填土使得墙身重心后移，增加了墙身的稳定性;墙胸很陡，下墙背仰斜，可以减小墙的高度和土方开挖;但基底面积较小，对地基要求较高。
二、锚定式挡土墙
锚定式挡土墙属于轻型挡土墙，通常包括锚杆式和锚定板式两种。
锚杆式挡墙主要由预制的钢筋混凝土立柱和挡土板构成墙面、与水平或倾斜的钢锚杆联合作用支挡土体，主要是靠埋置岩土中的锚杆的抗拉力拉住立柱保证土体稳定的。
锚定板式则将锚杆换为拉杆，在其土中的末端连上锚定板。它不适于路堑，路堤施工容易实现。
三、薄壁式挡墙
薄壁式挡土墙是钢筋混凝土结构，包括悬臂式和扶壁式两种主要型式。
悬臂式挡土墙由立壁和底板组成，有三个悬臂，即立壁、趾板和踵板。当墙身较高时，可沿墙长一定距离立肋板(即扶壁)联结立壁板与踵板，从而形成扶壁式挡墙;老路加固时，考虑扶壁难以在踵板侧做，也可考虑将其做在趾板侧，同样可以发挥作用，但须进行设计计算确定。
四、加筋土挡土墙
加筋土挡土墙是由填土、填土中的拉筋条以及墙面板等三部分组成，它是通过填土与拉筋间的摩擦作用把土的侧压力削减到土体中起到稳定土体作用的。
加筋土挡土墙属于柔性结构，对地基变形适应性大，建筑高度也可很大，适用于填土路基;但须考虑其挡板后填土的渗水稳定及地基变形对其的影响，需要通过计算分析选用。
五、其它挡土墙
柱板式挡土墙 (沿河路堤及基坑开挖中常用);桩板式挡土墙 (基坑开挖及抗洪中使用);垛式挡土墙(又称为框架式挡土墙)。

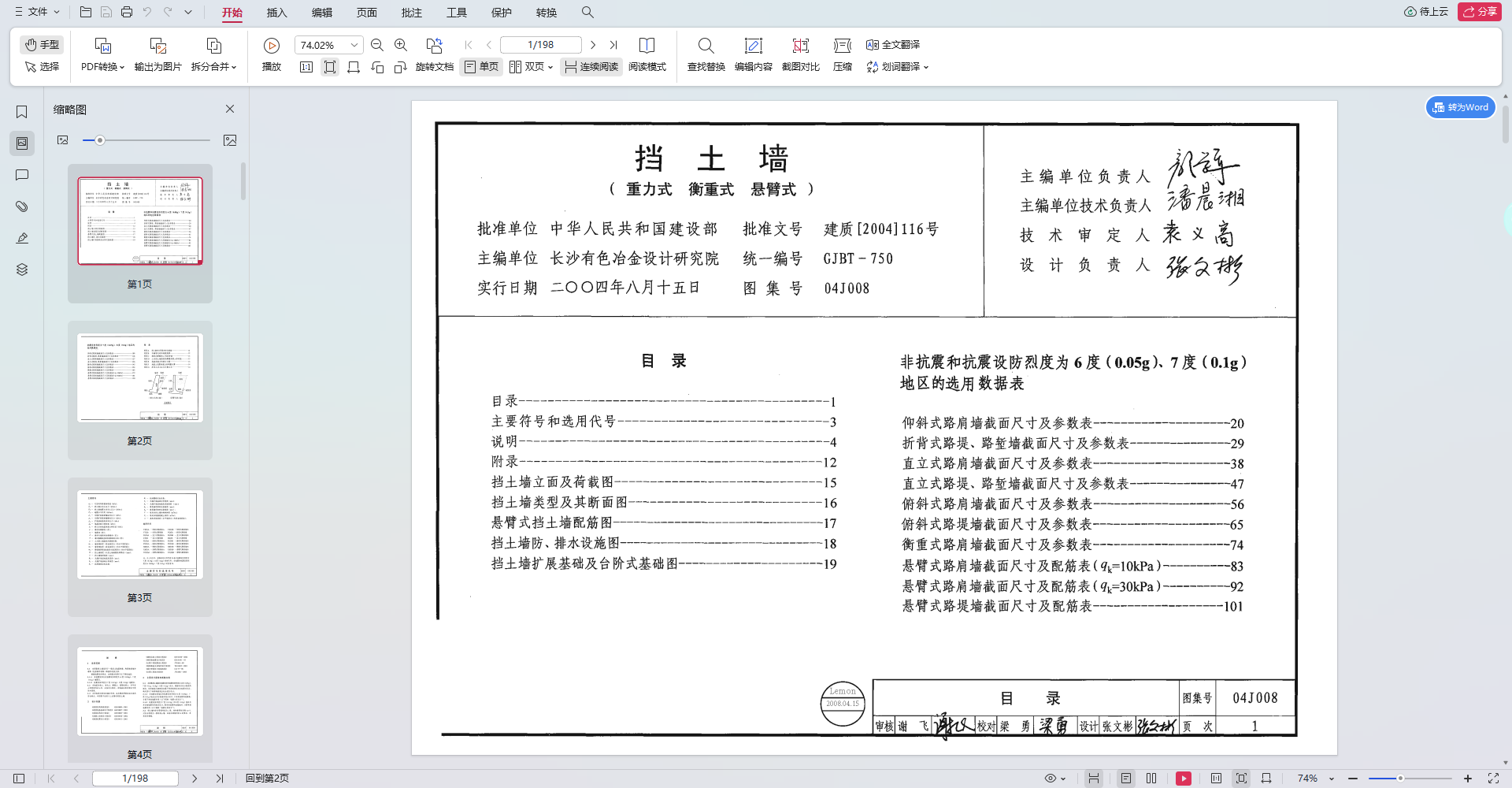

挡土墙图集适用范围
1.1 本图集挡土墙适用于一般岩土地基的建(构)筑物场地和道路(包括城市道路)路基的边坡支挡。按抗震设防要求，本图集分别用于以下两组地区：
① 抗震设防烈度为6度(0.05g)、7度(0.1g)地震区。
② 抗震设防烈度为7度(0.15g)、8度(0.2g)地震区。
1.2 当地基为软土、可液化土、膨胀土、湿陷性黄土、多年冻土等特殊性岩土时，应按有关规定，对地基妥善处理后使用本图集。
1.3 未考虑浸水影响和撞击作用，也未顾及滑坡及泥石流的防治特点。
编制内容
1、本图集包括衡重式、悬臂式和扶壁式三种挡土墙。悬臂式和扶壁式挡土墙从形象上划分又称“薄壁式挡土墙”;从抵抗土压力的机理划分，属“半重力式挡土墙”，均具有墙身体积小的特点。衡重式挡土墙由于断面形式优化，可节省圬工数量。
2、本图集对低值地基承载力适应行强，图集中悬臂式挡土墙的基底压力一般都不超过200kpa。
3、本图集挡土墙按抗震设防烈度为6度(0.05g)、7度(0.1g、0.15g)和8度(0.2g)设计。
4、混凝土环境类别为二a类，设计使用年限为50年。悬臂式和扶壁式用c30级混凝土，保护层厚度不小于35mm。
