我得说，modscan32这款软件在工业自动化领域真的是个神器，尤其是它完美适配Windows系统，能通过串口、调制解调器甚至网络把各种MODBUS从站设备连到电脑上，这让我在调试时省了不少心。它支持RTU和ASCII传输模式，作为一个主设备应用程序，读取和修改数据点简直轻而易举。特别是今天提到的中文版，我觉得这太贴心了，毕竟英文版操作起来确实有点门槛，中文版能让我们这些用户更直观地上手，不用再为语言发愁，效率自然就提上来了。
从功能上看，MODBUS协议本身就很开放，免费使用还不用担心知识产权问题，这点我特别欣赏，毕竟支持它的厂家和产品那么多，生态这么丰富，用起来心里踏实。它支持的电气接口也多，像RS-232、RS-485这些常见接口都没问题，传输介质更是灵活，双绞线、光纤、无线都能搞定，这在实际工程中适应性超强。帧格式简单紧凑，通俗易懂，不管是用户还是开发者都能轻松掌握，不像有些协议那么复杂难啃。
说到快速使用modscan进行调试，我觉得从通讯接口、参数和数据格式这三要素入手特别实用。配置接口时得根据硬件来选，比如用串口还是网络，这一步不能马虎。通讯参数更关键，双方必须一致，否则根本连不上，左边串口参数和右边流控制参数通常默认软件流控制就行，不用额外折腾。连接后记得改设备地址，一般默认是1，但实际中可能不同，得根据设备手册调整。获取数据时，得清楚数据在哪个寄存器、起始地址和长度，MODBUS有四种寄存器：01线圈寄存器可读写bit数据，02输入状态寄存器只读bit数据，03保持寄存器可读写字数据，04输入寄存器只读字数据。这些寄存器各有用途，比如03寄存器能组合表达更多数据类型，特别灵活。
对于长整数、浮点数这些，往往需要多个寄存器组合，顺序很重要，所以得根据实际情况选显示类型，不然数据会乱套。01和03寄存器还能写操作，点击数据弹出面板输入就行，这在修改参数时超级方便。整体来看，modscan的操作逻辑清晰，上手快，但我觉得新手可能需要多练习才能熟练，毕竟工业现场情况多变。总之，这款工具让我在调试MODBUS设备时事半功倍，强烈推荐给需要的人！
功能特点
1、标准、开放，用户可以免费、放心地使用Modbus协议，不需要交纳许可证费，也不会侵犯知识产权。目前，支持Modbus的厂家超过400家，支持Modbus的产品超过600种。
2、Modbus可以支持多种电气接口，如RS-232、RS-485等，还可以在各种介质上传送，如双绞线、光纤、无线等。
3、Modbus的帧格式简单、紧凑，通俗易懂。用户使用容易，厂商开发简单
快速使用modscan进行modbus调试
通讯调试从以下三要素入手：通讯接口、通讯参数、数据格式。

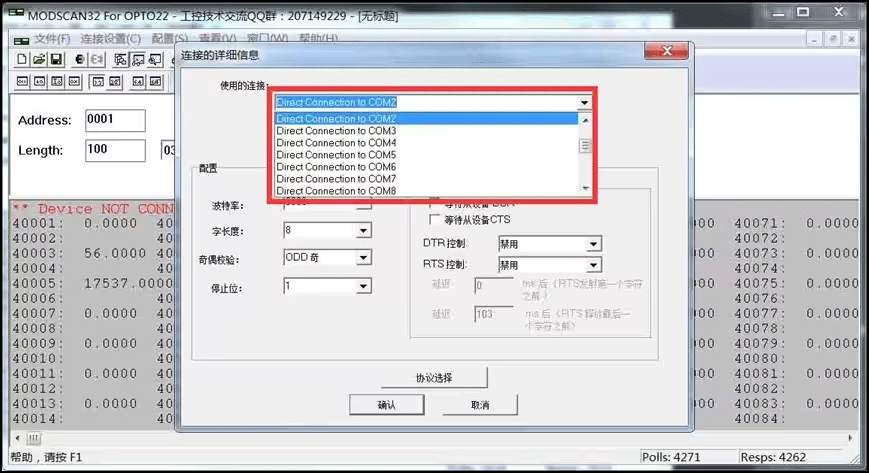

1） 配置通讯接口：根据硬件选择相应接口

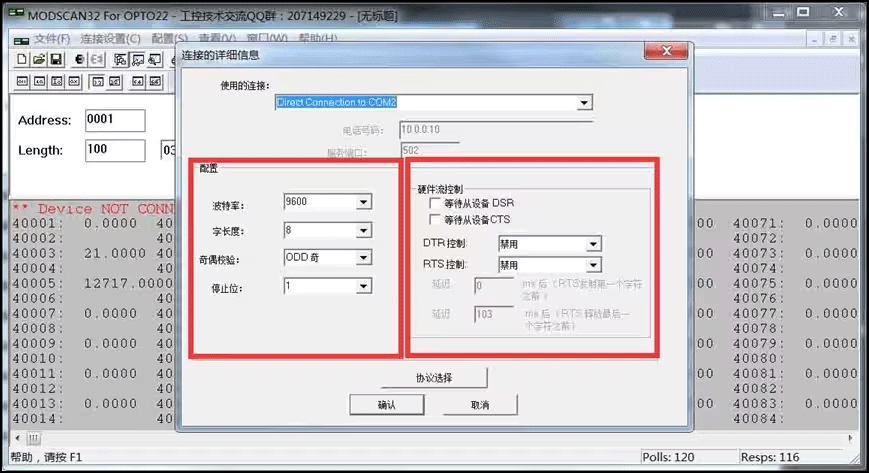

2） 配置通讯参数：根据待通讯设备的通讯参数来配置，通讯双方的参数必须保持一致。
左边参数为串口通讯的基本参数，右边参数用于硬件流控制，通常情况为软件流控制，所以右边参数无须配置。

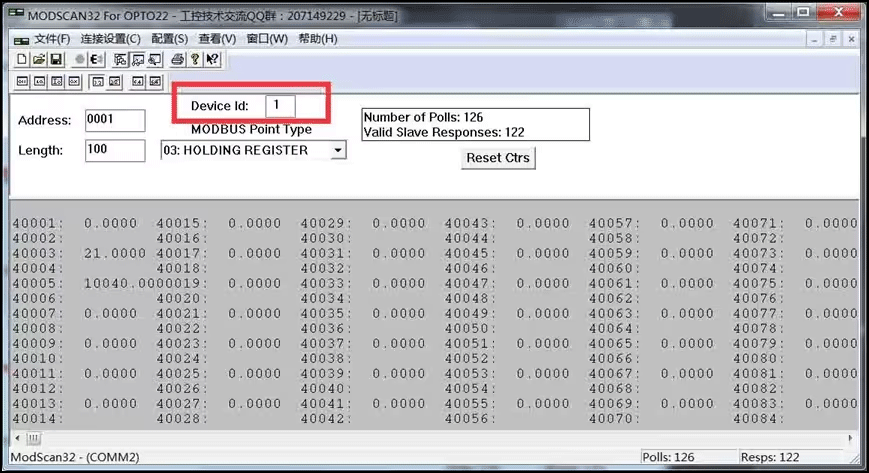

连接通讯连接后，根据设备实际情况修改设备地址。一般设备地址默认为1。
3） 获取数据：需要知道数据存放在哪个寄存器，开始地址，读取多少个数据。

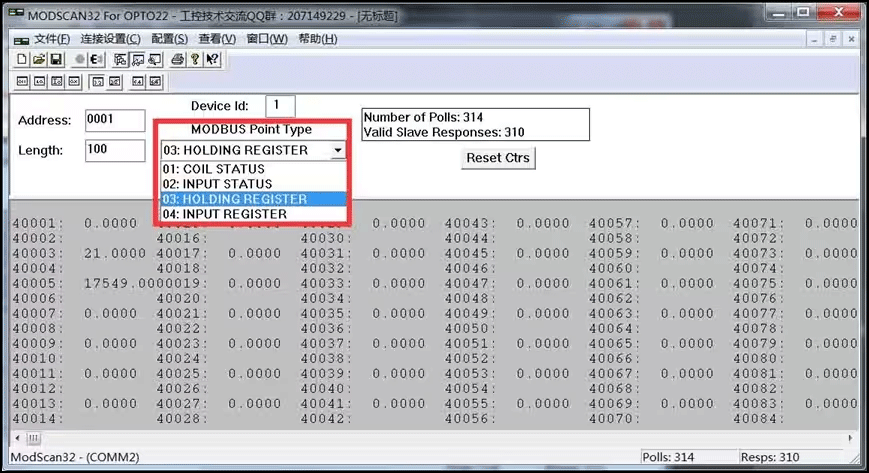

Modbus有4个寄存器，分别是
01寄存器：也叫线圈寄存器，存放bit位数据，可读写
02寄存器：也叫输入状态寄存器，存放bit位数据，只读
03寄存器：也叫保持寄存器，存放字数据，可组合表达更多数据类型，可读写
04寄存器：也叫输入寄存器，存放字数据，可组合表达更多数据类型，只读

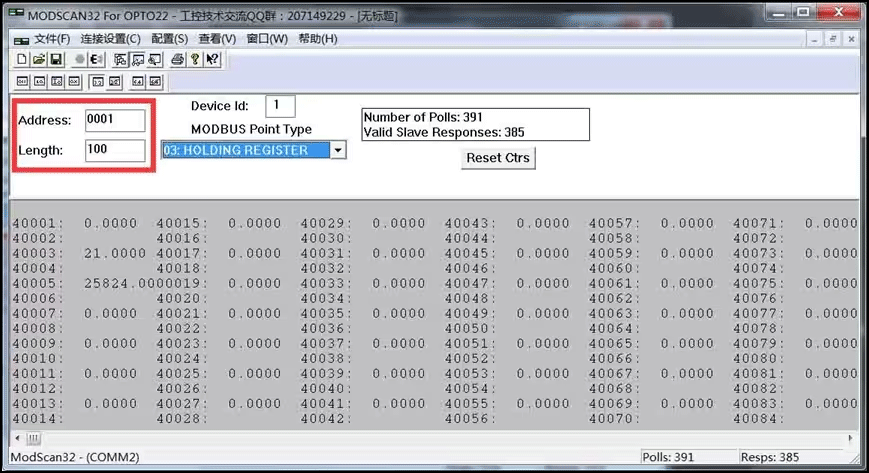

输入要获取数据在寄存器中的开始地址及数据长度。

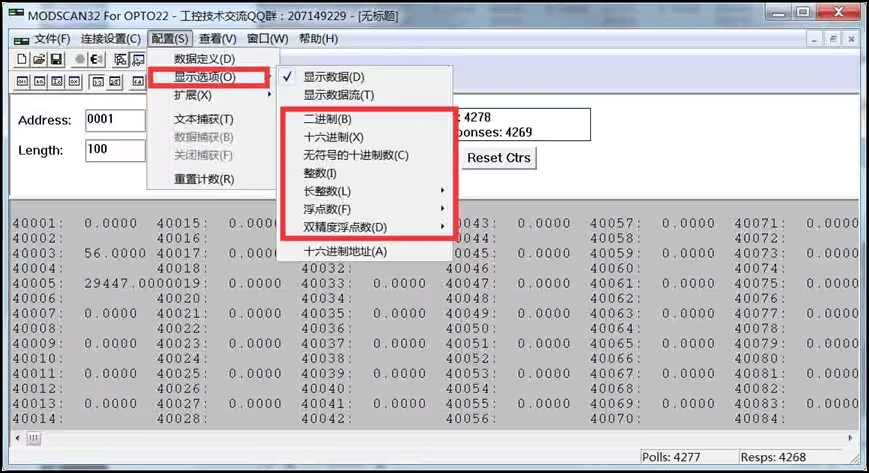

调整数据显示类型
对于长整数、浮点数、双精度浮点数，是由多个寄存器组合而成，存在组合顺序，所以需要根据实际情况选择相应的显示类型。

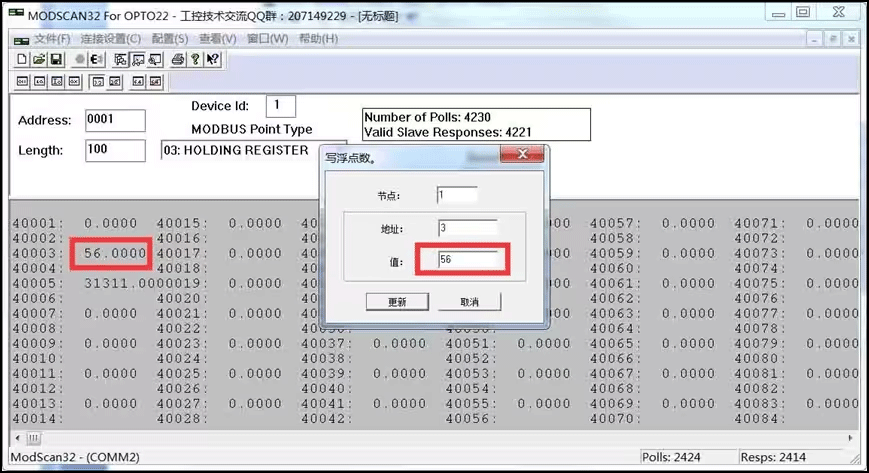

对于01、03寄存器，还可以进行写操作。点击数据，弹出操作面板，输入数据即可。
以上就是modscan的基本操作，你学会了吗
