    midas gts nx2024r1官方版 v2024

    v2024

    • 软件大小:2.36G
    • 软件版本:v2024
    • 软件类型:国产软件
    • 软件分类:电脑软件
    • 软件语言:简体中文
    • 更新时间:2026-01-18
    • 安全检测:无插件360通过腾讯通过金山通过瑞星通过小红伞通过

    • 软件评分:

    普通下载

    手机扫一扫快捷方便下载
    我看了下这个Midas GTS NX 2024R1的介绍,说实话,作为搞岩土工程的人,看到这种专业软件更新心里还是挺激动的。这软件是迈达斯公司出的,专门针对岩土领域,用的是现在最前沿的计算机图形处理技术,不管是分析土壤岩石的变形稳定性,还是地下水流、动态振动,甚至2D/3D的土结构相互作用,它都能搞定。 我觉得它最吸引我的地方就是那个64位的系统支持和简单直观的菜单,新手上手应该挺快的。而且它经过了严格测试,分析速度、图形表现这些都有保证,能给咱们提供一个全新的分析环境。作为一代岩土分析软件,它在处理材料非线性和初始应力状态上特别强大,能最大程度还原现场实际情况。不管是静力、渗流、固结还是动力分析,它都涵盖了。特别是动力分析里能考虑水位和自动做非线性时程分析,还有那个渗流应用温泉耦合分析,能一次性搞定跟水印相关的岩土问题,这点我觉得特别实用。它还搭载了有限元集成求解器,给复杂工程分析提供了更可靠的结果。 软件特色方面,它以用户为中心设计了直观界面,网格生成高效还能多样编辑,荷载和边界条件都能反映实际情况,还有各种建模助手。分析速度靠的是高性能64位并行计算求解器,后处理用最新图形引擎输出多种结果,应用领域也广,像地铁隧道、基坑这些都能用。 常见问题里那些操作细节,比如导入几何文件、自动连接的印刻区别、线框扩展成体、地形数据导入失败、荷载释放系数LDF的使用、函数修改、网格划分报错、自动实体和映射实体的差别、修改单元属性、网格组批量重命名这些,都是实际工作中会遇到的坑,软件文档里都解释得挺清楚。 我个人觉得,这软件功能确实强大,尤其是对复杂岩土问题的模拟,能帮咱们省不少事。不过软件再好,也得看用的人怎么操作,毕竟岩土工程本身就很复杂,软件只是工具,关键还是得靠工程师的经验和判断。但总的来说,Midas GTS NX 2024R1绝对是岩土分析领域的一个强力助手,值得咱们深入学习和使用。

    midas gts nx2024r1官方版是由midas迈达斯公司推出的一款针对岩土领域的通用有限元分析软件,基于尖端的计算机图形处理和分析技术研发,主要用于对土壤和岩石变形和稳定性以及地下水流、动态振动和2D/3D土壤结构相互作用等进行高级岩土分析。软件支持64位操作系统,菜单构成非常的简单直观,就算是新手用户也能够很快的掌握,还经过严格的测试,具有品质保证的分析功能、分析速度、卓越的图形表现以及结果的整理等功能,能够用户提供一个全新的分析环境。

    作为一个一代岩土分析软件,midas gts nx2024r1拥有非常强大的岩土分析功能,能够分析岩土中重要的材料非线性以及岩土的初始应力状态,并最大化的反应实际现场情况,在不同的载荷和边界条件下进行分析,包含静力分析、渗流分析、应力渗流耦合分析、固态分析、施工阶段丰富、动力分析、边坡稳定分析等各种分析领域。特别是在动力分析中,软件可以考虑水位和自动进行非线性时程分析,并通过渗流应用温泉耦合分析可以一次性模拟与水印相关的岩土问题(渗流/应力/固结)。此外,midas gts nx2024r1还搭载有限元集成求解器,可以为复杂的工程分析和设计提供更加可靠的结果。

    软件特色

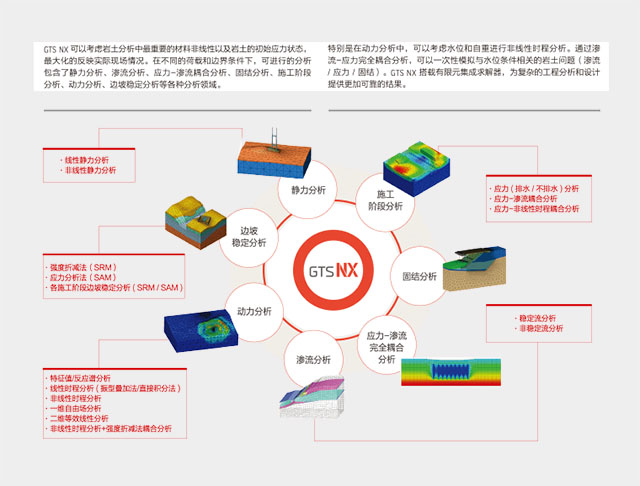

    分析方法

    岩土分析新体验

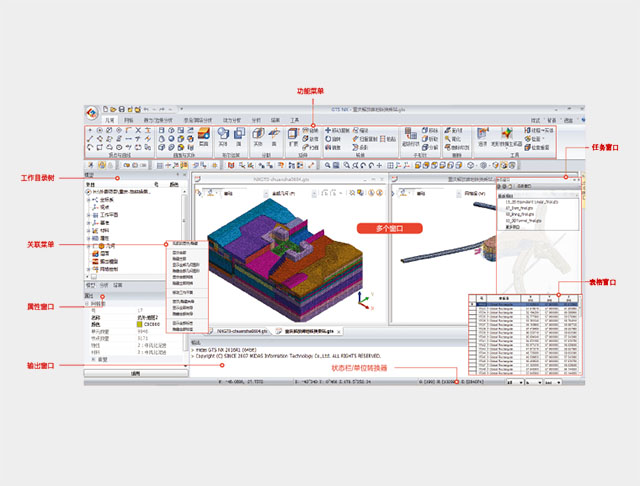

    用户界面

    以用户为中心,提供直观的界面

    网格生成

    高效的方法及多样化的编辑、修改

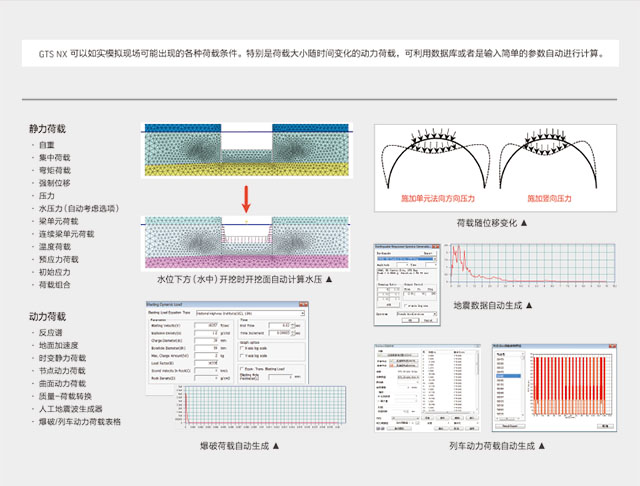

    荷载条件

    反映实际条件的荷载生成和施加

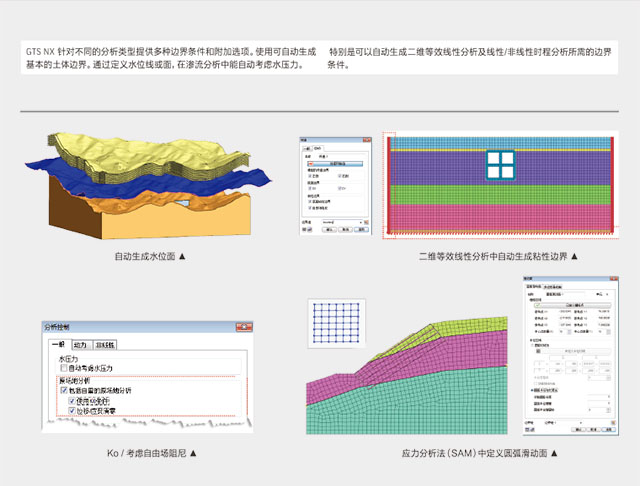

    边界条件

    真实的边界条件

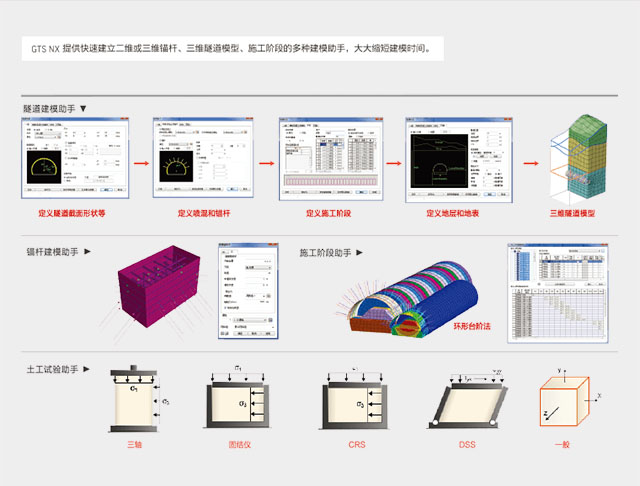

    建模助手

    高效的多种建模助手

    分析速度

    高性能的64位并行计算求解器

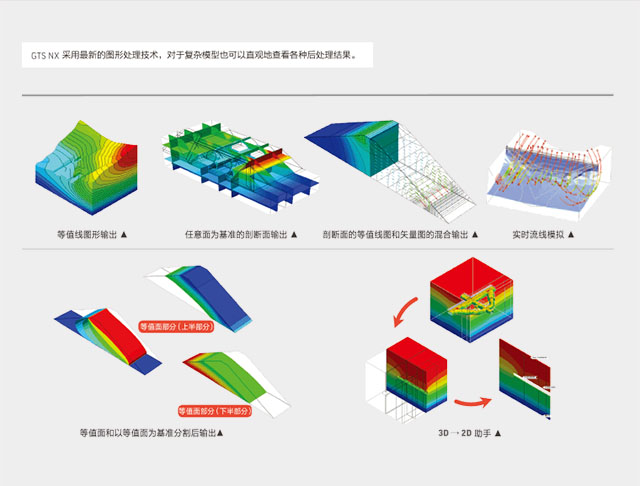

    后处理

    搭载最新图形引擎,输出多种结果

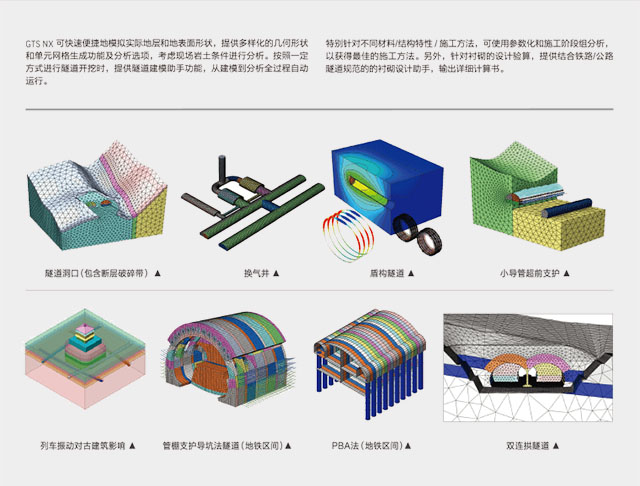

    地铁与隧道

    应用领域-地铁与隧道

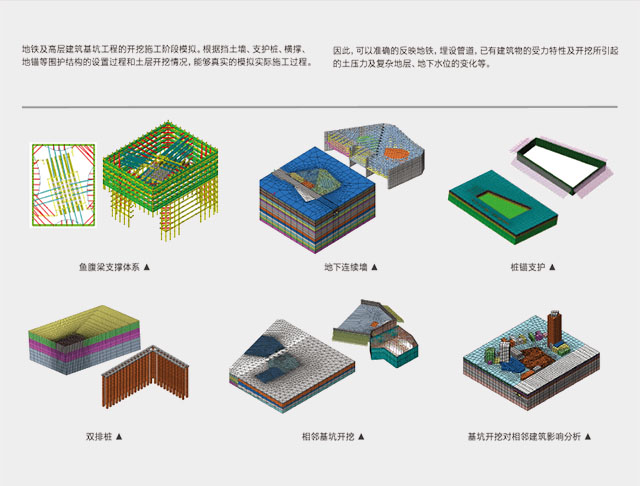

    基坑

    应用领域-基坑

    常见问题

    1、在其他软件中画好的几何文件能直接导入到GTS NX中使用么?怎么操作?

    点击文件-导入,可以导入大部分BIM软件所支持的格式,包括Parasolid\ACIS\STEP\IGES\Pro-E\CATIA\ SoildWorks等文件;并且可以导入Auto CAD的二维dxf线框、三维dxf线框和dwg的二维三维线框。

    注意:对于Auto CAD中的实体几何体,需要在CAD中输出SAT格式后,选择ACIS文件路径导入。

    2、自动连接中的印刻和印刻选项有什么区别?

    印刻功能是用于点、线、面的印刻,选项卡 ‘顶点’是用于将点印刻在面上,目标对向选择面,辅助对象选择需要印刻的点,方向选择面的法向;‘曲线’选项卡用于将线印刻在面上,各个选项含义与‘顶点’类似;‘自动印刻’选项卡用于把线印刻在实体中,注意线印刻在实体中的时候,只能印刻到实体内部,如果是印刻到实体表面的话,还是需要选择第二个‘曲线’选项卡。

    自动连接选项卡下的印刻是用于实体与实体间的,为了使相邻实体能够共享面,从而保证后续网格划分时相邻实体间能够节点耦合。

    3、GTS NX线框能直接扩展能体吗?

    线框可直接扩展成体,采用几何-延伸-扩展命令。需要依次注意以下三个方面。

    a)延伸选项中保证勾选了生成实体选项;

    b)所选则线框要保证完全闭合;

    c)闭合线框只能是单一闭合,不能有多余的线。

    4、使用地形数据生成器,导入曲面失败是怎么回事?

    由于软件中地形数据生成器中是依赖多数据的识别,原始地形图无效数据可能偏多,因此为了保证导入的曲面数据有效,GTS NX版本中需要将等高线(或首曲线)单独复制到新建的CAD文件中并将基点放在原点附近。

    5、荷载释放系数(LDF)是什么意思?如何使用?

    LDF设置是为了比较真实地模拟土体开挖后应力释放的过程,适当调整荷载释放系数,可以把当前开挖产生的应力适当分配给下一步激活的单元(如支护、衬砌等)激活的单元。

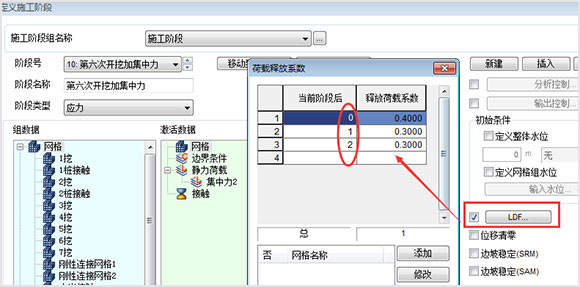

    如图,表示设置了三个阶段,0表示当前施工阶段,1和2分别表示接下来的两个施工阶段,这样的设置表示当前施工阶段产生的应力需要在经过这三个阶段才能释放完。每个阶段应力释放比例则分别为40%。30%,30%。注意如果当前阶段设置了LDF,承受应力释放的后续阶段(这个例子中是下两个阶段)不需要再设置(解释说明详见相关知识)。另外无论设置几个阶段,LDF中指定的应力释放系数之和必须为1。

    6、定义了函数后怎么修改?

    如图在树形菜单中展开函数单击右键编辑,可以对定义好的函数继续修改编辑。

    7、划分网格时报错,另外一个NFX副本正生成网格什么原因?

    出现这种情况很可能是因为上次没划分完网格就点了停止,解决办法是首先清理一下注册表,如果还不可以再加上重装软件即可解决。清理注册表的操作步骤如下:

    在电脑的开始栏或运行栏输入regedit,打开注册表,选中HKEY_CURRENT_USER,下拉菜单中有software文件夹,找到MIDAS这个文件夹下的GTS NX单击右键删除就清理成功了,注意这时打开软件需要重新输入软件密钥。

    8、划分网格时自动实体和映射实体有什么差别?

    在操作方面“自动-实体”是指定网格大小,可选择生成四面体或六面体网格;“映射-实体”可直接指定网格大小,也可通过指定边线尺寸来定义网格大小,但是只能生成六面体网格。

    在软件执行方面,自动划分的网格会以最便捷快速的路径生成网格,所以网格的生成速度很快,但规则性会稍微差一些,映射网格会根据实体形状尽量生成规则的六面体,相对于自动生成的网格来说规整一些,生成的网格质量相对比较,但由于纯六面体单元的限制,不是所有的几何形状都能采用映射网格来划分。

    9、如何修改(1D/2D/3D)单元属性?

    通过“网格-单元-网格参数-3D/2D/1D-修改属性”命令实现3D/2D/1D单元的属性修改。选择目标为需要修改属性的网格组,属性下拉框中选择正确的属性,点击“适用”键即可。

    10、如何使网格组按照一定顺序批量重命名?

    自动网格划分的时候程序不会按照某个轴的前后顺序进行对网格组进行排列,想要使这些网格组按照一定顺序排列,用户在划分网格后可以通过“网格-网格组-重命名”命令进行网格组重命名,操作如下。

    选择排序时优先参考的坐标轴,制定命名规则,即可对各网格组实现沿着某方向的有规律的重命名。
