浩辰CAD建筑2021官方版

浩辰CAD建筑2021官方版是完全自主开发的一款多行业应用创新型建筑设计软件，不仅可以帮助用户快速创建高质量、多格式的3D模型，还支持与其他CAD软件的数据交互，方便数据的共享和传递，同时，软件采用清爽简洁的UI界面设计，基于GRX/ARX技术和自定义对象技术，非常适合国内用户的使用习惯和需求。

值得一提的是，浩辰CAD建筑2021新增了多面体、转换为网格、转换为实体、转换为NURBS曲面、转换为曲面、曲面偏移等功能，在三维设计上进行了全面的升级，可完美的适用于超大坐标运算和大规模建筑设计，此外，软件还在内部嵌入协同设计系统，致力于帮助设计单位或项目组实现协同工作，降低设计人员之间的沟通成本，提高设计团队效率，欢迎有需要的用户朋友下载使用。

软件功能

一、配置的输入输出

浩辰CAD建筑2021版将支持当前版本配置的输入和输出，可以减少用户安装软件过程中重复配置操作，输出的设置可以在本机重装浩辰CAD后输入，也可以拷贝到其他机器进行输入。

在不启动浩辰CAD的情况到WINDOWS开始菜单找到Gstarsoft下的浩辰CAD2021，在程序项中选择"输出浩辰CAD 2021设置"，会弹出一个对话框，将设置保存为gcad.cfgblk的文件。

默认目录是"我的文档"，你也可以选择保存到其他目录。为了区别不同机器的不同配置，也可以修改默认的文件名。

单击“保存‘按钮后等待一会儿后提示移植包已成功保存。

在本机或其他机器上重新安装浩辰CAD 2021后，可以从程序项里选择“输入浩辰CAD 2021设置”，然后在对话框里浏览选择之前输出的配置文件。

二、三维功能改进

2021增加了一系列的三维功能，如多面体、转换为网格、转换为实体、转换为NURBS曲面、转换为曲面、曲面偏移等。

1、多面体（POLYSOLID）

可以使用 POLYSOLID 命令创建类似于墙体的三维实体，可以直接创建或者选择已绘制的二维对象来创建。

2 、平面曲面（PLANESURF)

可以通过选择封闭的对象或指定对角点创建平面曲面。通过命令指定曲面的角点时，将创建平行于工作平面的曲面。

3、曲面偏移（SURFOFFSET）

创建与原始曲面相距指定距离的平行曲面。可以设置单侧偏移或双向偏移，并且可以设置在偏移后生成三维实体。

4、转换为网格（CONVTOMESH）

将三维对象转换为网格对象,可转换的类型：三维实体，闭合多段线，面域，三维面，三维曲面，多面网格。在转换的同时，还会进行平滑处理，如下图所示。

5、转换为实体（CONVTOSOLID）

将符合条件的对象对象转换为三维实体。符合条件的对象包括：

没有完全封闭体积的三维网格称为无间隙网格。

完全封闭体积的曲面。

有厚度的闭合多段线和圆；多段线必须具有统一的宽度。

注：SMOOTHMESHCONVERT变量暂不支持，只能设置为3，不支持平滑和优化的效果，现在转换时只有一种结果。

6、转换为曲面（CONVTOSURFACE）

将符合条件的对象转换为三维曲面。符合条件的对象包括以下内容：二维实体、三维实体、网格对象、三维平面、面域、具有厚度的零宽度多段线、具有全局宽度多段线、具有厚度的直线、具有厚度的圆弧、闭合平面曲线。

7、转换为NURBS曲面（CONVTONURBS）

选择三维实体和曲面，将选择的对象转换为 NURBS 曲面对象。

若要将网格（MESH）转换为 NURBS 曲面，需首先用 CONVTOSOLID 或 CONVTOSURFACE将它们转换为实体或曲面，然后再进行转换。

除此以外，还增加了一系列NURBS曲面控制点编辑和显示的功能，包括显示控制点（CVSHOW）、隐藏控制点（CVHIDE）、添加控制点（CVADD）、删除控制点（CVREMOVE）等功能。

三、快速测量从光标沿XY轴方向搜索图形

快速显示相关图形间的间距和角度，可以迅速了解图形的相关尺寸。

四、点云

可以插入点云参照，可以设置点云显示对象颜色或RGB扫描颜色。

五、多行文字编辑器功能改进

多行文字编辑器中增加编号、格式刷、上标、下标等功能。

六、工具选项板功能改进

工具选项板增加了对填充图案的支持，同时提供了“AutoCAD工具选项板导入工具”，用户可以将AutoCAD中自己定制的图块类工具选项板导入到浩辰CAD中。

软件特色

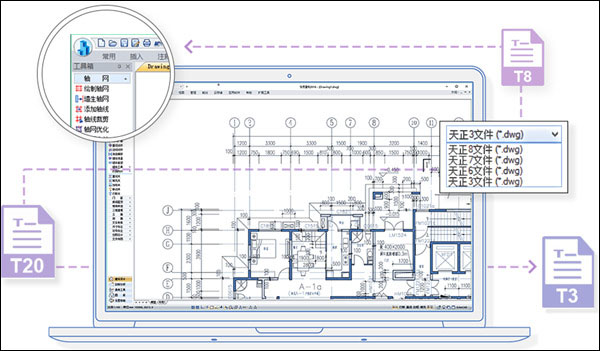

1、全面兼容，行业用户轻松使用

浩辰建筑兼容主流建筑软件各版本图纸

软件使用习惯与主流建筑软件一致， 用户可轻松掌握， 无学习成本

2、参数化设计建筑构件

采用了先进的自定义对象技术，参数化绘制建筑施工图。可用夹点方便调整几何形状，双击对象修改外形状参数，智能更新与其有关联的对象，通过上述方式可显著提高编辑效率

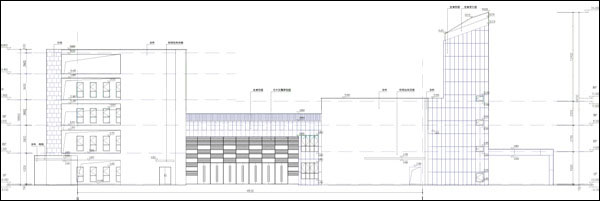

3、专业可视化的立剖面视图

由当前工程的平面图，获取参数并建立三维模型后，可生成立面和剖面图。方便设计师完成立面、剖面的设计工作

4、丰富智能的注释工具

提供了门窗标注、门窗表、符号标注等众多功能。丰富多样的尺寸标注、符号注释功能，满足了用户设计工作的需要

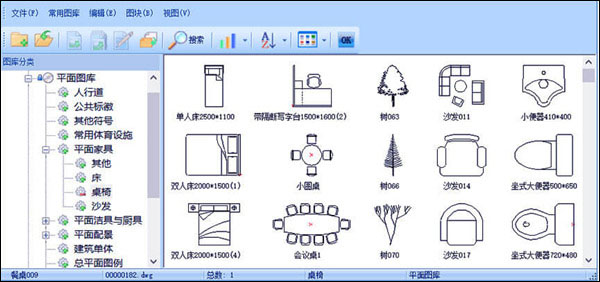

5、强大的图库管理系统

浩辰建筑软件提供了丰富的图库功能

内容按照不同类型进行分类，并提供搜索功能，方便用户查找选用

简约的图库管理功能，方便用户归纳整理各类实用图块

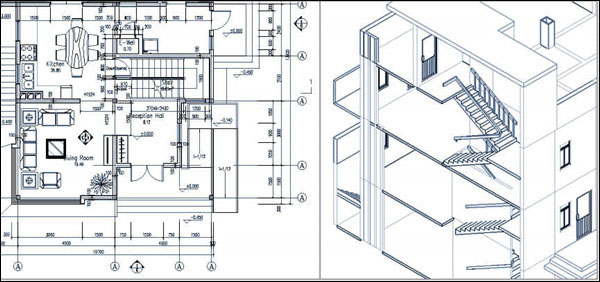

6、 绘制建筑平面图，查看3D模型

应用专业对象技术：

平面图上绘制的所有构件，在三维模型中将直观的同步显示

真正实现了二维、三维一体化，提升了企业设计竞争力

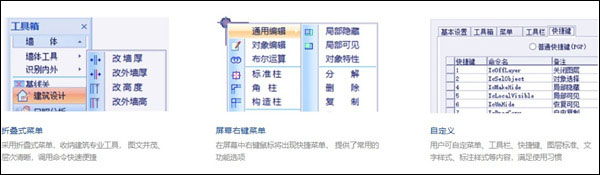

7、 友好的绘图界面，完善的用户自定义设置

采用折叠式菜单，收纳建筑专业工具， 图文并茂、层次清晰，调用命令快速便捷

在屏幕中右键鼠标将出现快捷菜单， 提供了常用的功能选项

用户可自定菜单、工具栏、快捷键、图层标准、文字样式、标注样式等内容，满足使用习惯

推荐理由

1、 软件符合国内建筑师设计习惯

通用的操作界面，用户使用简单方便;面向建筑设计工作，绘图效果专业;参数化绘图，绘图速度快;自定义对象技术，易于编辑修改;更加丰富的建筑图库，实用的文字、表格、标注功能。

2、 提供完整的正版化解决方案

支持浩辰CAD平台和国外AutoCAD平台进行绘图;保存为dwg通用图纸文件格式，图纸交流无障碍;提供完备的知识产权，具有极高的性价比。

3、 新增优化了众多功能

提供了轴网优化、轴线裁剪、排水坡线、道路坡度等实用功能，优化了索引图名、墙体交接关系处理、打印样式表、初始文字符号设置等100多项内容，软件更贴合设计师的工作。

4、 真实的平面与三维结合

更加完善的梁、板绘图功能，保持建筑二维绘图即可同步生成三维模型，绘图方便、建模迅捷。参数化的软件设计，设计师能够更容易的修改编辑，提高了工作效率。

5、 与相关专业设计软件数据接轨

浩辰CAD建筑软件构件了初步的BIM信息模型，浩辰CAD暖通、节能软件能够读取BIM模型进行专业计算，生成节能计算书;形成的三维模型可转化成SketchUp(草图大师)等效果方案类软件，让方案三维表达更简单。

6、 支持多专业碰撞检测

能够与浩辰CAD建筑系列软件进行配合，实现多专业碰撞检测功能。
