【软件亮点】
1、零件设计
零件设计功能可处理零件的各个方面，既有基于历史特征关系的参数化顺序建模，又有对模型结构直接编辑修改的快速建模，融合两种建模方式，按需自由切换，从而将创意和概念转变为3D数据模型。
2、装配体设计
发挥3D模型显示直观和信息表达准确的优势。
支持自底向上或自顶向下的装配体建模方式，在一个完整的数字模型中创建所有组件（包括管件、管道、电线、焊接件和钣金）。在进入生产环境之前，可快速检测修复零部件之间的冲突问题，直观的装配体还可用于实时的方案沟通。
3、工程图
快速创建始终保持最新的 2D 工程图，准确传达设计的制造和装配信息。
3D与2D的关联性让工程图与 3D 实体模型始终保持链接，因此对3D模型的更新可自动反映到2D工程图中，快速出图的同时确保数据的准确性，不仅提高效率还能降低错误率。
4、钣金设计
智能化的钣金设计，完成从设计到制造一体化流程。
简化了钣金从设计至展开图和工程图制作的整个流程，除了基本的折弯和冲孔，还具有特定于钣金的特征，比如浮凸、浅凹、绘图切割、焊珠、轮廓弯边、直弯和蚀刻。还可用于分析、NC 编程等集成应用。
5、曲面设计
曲面与实体混合建模技术，轻松创建复杂形状。
浩辰3D可创建高品质的曲面，并可通过参数控制从而获得曲率，自由面控制可轻松创建想要的形状，通过曲率可视化等工具实时评估曲面质量。
顺序建模与快速建模切换方法
方法1：

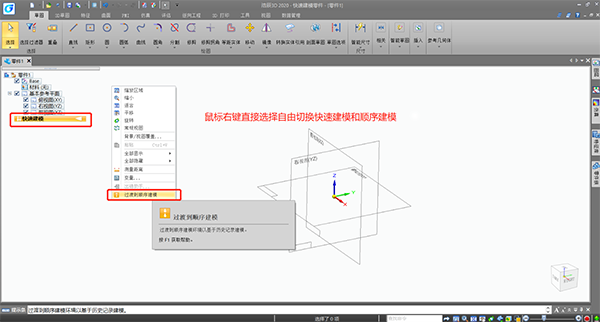

软件界面内，单击鼠标右键直接切换快速建模或传统的顺序建模。此方法只改变当前文件。
方法2：

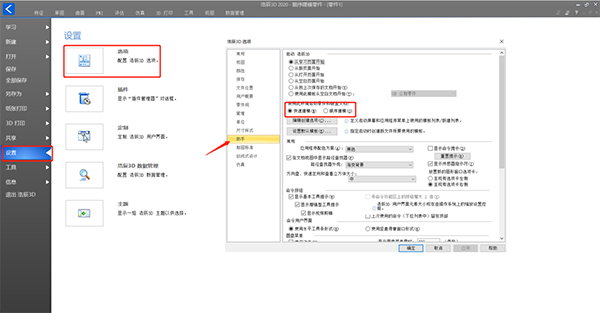

软件应用程序下，选择【设置】—【选项】—【助手】，根据需要选择快速建模或传统的顺序建模。此方法改变设置模板，新建文件均为选定建模方式。
软件入门教程：如何比较3D模型？
在初始设计、验证、变更、发布、优化等整个产品生命周期内，设计方案会经历无数次的调整。而由此产生的多版本3D模型数据或二维CAD图纸，已经很难凭借肉眼、记忆、经验等人工辨别方式进行精确区分和全面分析。
浩辰3D软件不仅提供了完备的零件、装配、仿真、工程图、钣金、焊接等数十种设计模块，还提供了「比较模型」和「比较图纸」功能，让这一过程高效且精确。
01「比较模型」

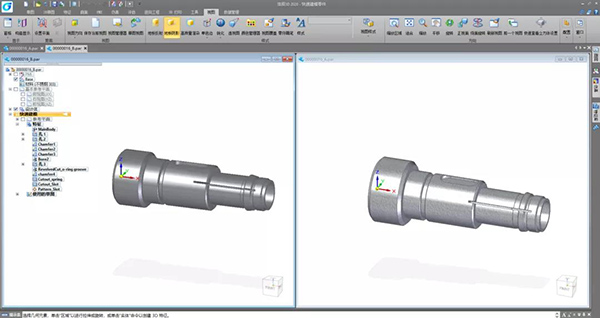

在3D设计时，设计师虽然可以凭借观察力简单分辨出不同模型的材质区别，但对于尺寸、特征、属性等细节参数却很难通过肉眼分辨，如下图所示。传统3D软件需要通过多个复杂的设置操作，才能获取相应的模型对比情况，而浩辰3D软件的模型对比，则可以快速分析差异。
步骤一：点选「比较模型」功能

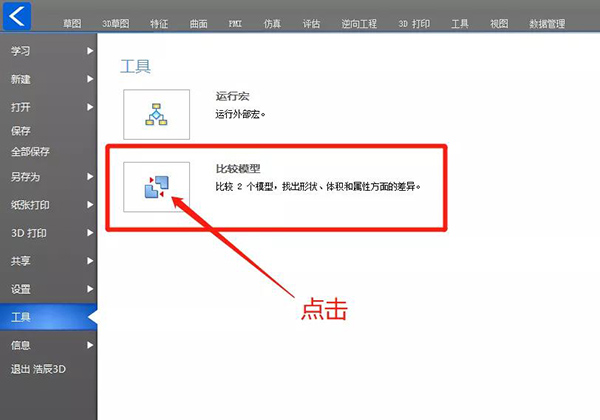

在浩辰3D软件的开始菜单中，选择「工具」选项卡，并且点选「比较模型」功能。

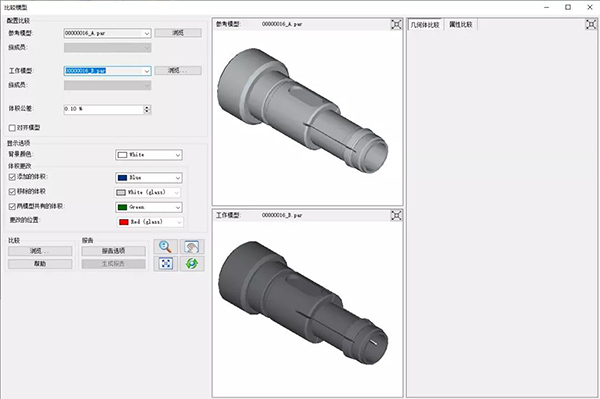

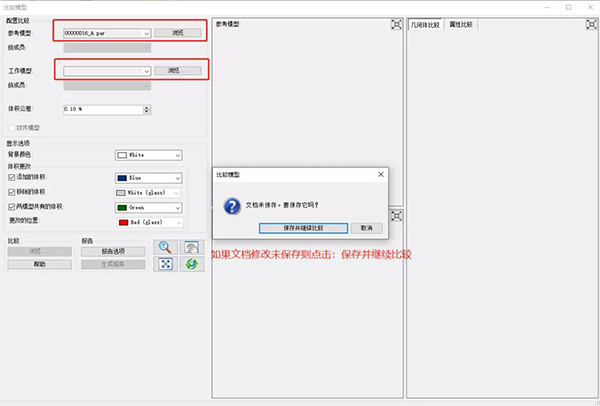

输入参考模型和工作模型的文件信息。如果参考模型存在修改后，未保存的情况，则按照提示进行保存即可。选择的模型都将在预览区进行显示，如下图所示。
步骤二：开始比较
选择完成后，点击左下方的「浏览」按钮进行比较。在此期间，不可进行设计编辑，如需同时完成其它设计工作，可以添加一个新的浩辰3D进程。
步骤三：比较结果
针对不同的应用需求，浩辰3D软件提供了多样化方式来查看比较结果，如在线查看、生成分析报告等。

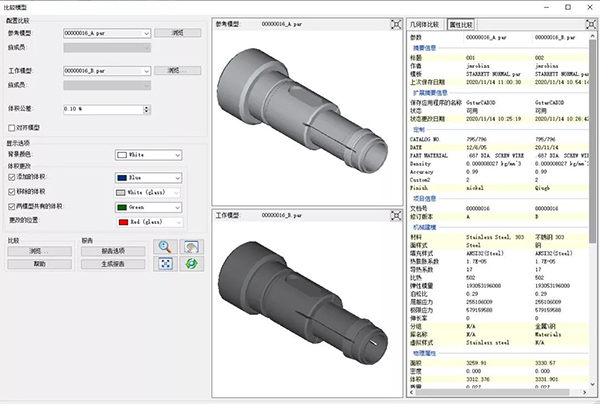

在线查看的方式，更适合个人用户进行快速查看。在右侧的预览窗口，通过「几何体比较」（如模型实体的区别）和「属性比较」（如物理属性、自定义属性、文件属性等）来获取相关的比较信息。
02「比较图纸」
除了3D模型，浩辰3D软件还可以对二维CAD工程图纸进行比较。尤其针对设计变更过程中，相同设计项目产生的不同版本图纸，浩辰3D软件能够进行快速显示变更差异。
步骤一：点选「比较图纸」功能

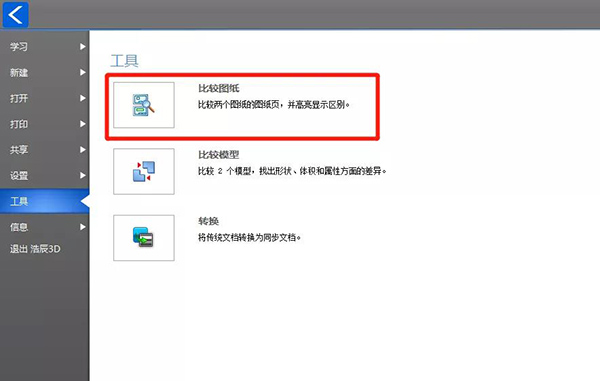

与「比较模型」相同，「比较图纸」的启动按钮也在开始菜单的「工具」选项卡中。
步骤二：开始比较

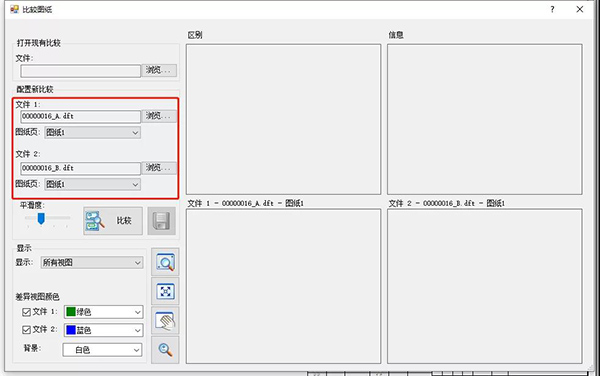

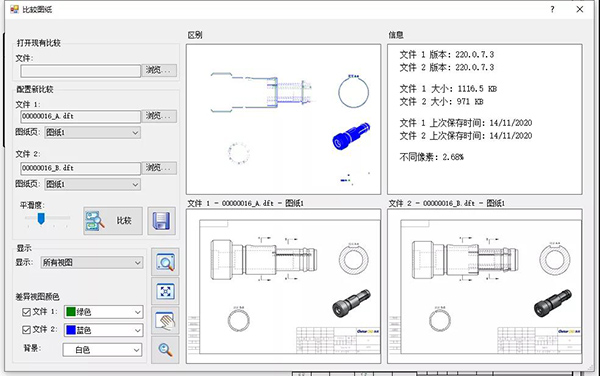

与比较模型不同的地方是，一个工程图文档中可能有多张CAD图纸，因此需要选择用于对比的图纸页。选择完成后，点击「比较」按钮，对所选的两张图纸进行比较。
步骤三：比较结果

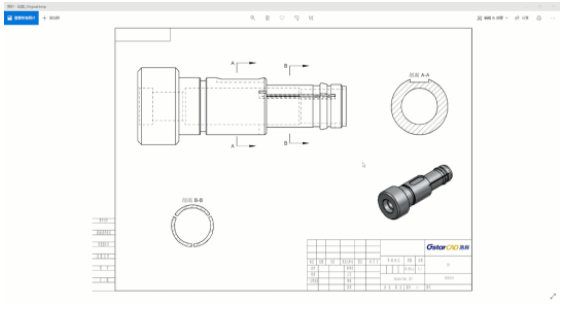

浩辰3D软件的「比较图纸」功能，采用像素对比的方式，将差异部分以不同的颜色来进行区分展现，其结果如下图所示。
软件可以将对比结果导出图纸格式，便于管理和审阅。
借助浩辰3D软件的「比较模型」和「比较图纸」功能，可以快速且高效地对不同版本的3D模型、二维CAD工程图纸进行比对，并且输出相应地结果分析文件。无论是当前设计的查看，还是用于探讨或报告，浩辰3D软件都能游刃有余地高效处理。
硬件配置推荐
操作系统：Windows 10 64 位 专业版/企业版（1709 以上版本）
CPU：CPU 主频 3.5 GHz 以上
显卡：专业图形显卡
内存：16GB 以上
硬盘：15GB 预留空间，建议安装在固态硬盘
屏幕分辨率：1920*1080 以上
