QElectroTech(电气原理图设计软件) v0.90

QElectroTech免费版是一款国外知名的电气原理图设计软件，简称QET。它由Soliton公司开发，内置了4106个元件和539个分类，提供了丰富的资源和可视化的编辑功能。用户可以通过拖放操作快速绘制电气原理图，支持XML文件存储，极大提升了设计效率。

软件功能强大，包括智能化转换、远程集合管理、改进的驾驶员算法等。界面简洁易用，左侧窗格提供元件拖放功能，非常适合新手上手。软件还支持多种高级功能，如多线导线上的文字、智能驾驶模式以及PDF导出解决方案。

在使用时需要注意遵循相关国家标准，例如发热元件应安装在上方或后方，强弱电线路需分开走线以防止干扰。设计电气原理图时要区分主电路和辅助电路，并确保所有元件符号符合国家标准。

总的来说，QElectroTech不仅功能全面，而且操作简单，非常适合电气工程师和设计师使用。如果你需要一款高效且免费的电气绘图工具，这款软件真的挺方便的！

QElectroTech免费版是一款国外的一款非常知名的免费的电气原理图设计软件，简称QET，由Soliton公司研发，软件内置了丰富的元件和电路符号（现在有4106个元素，539个分类为总共4645个文件），为用户提供了可视化的原理图编辑器，采用xml文件存储内容的方式进行设计，可以帮助用户快速绘制出需要的电气原理图，支持拖放操作，可大大提高设计效率。

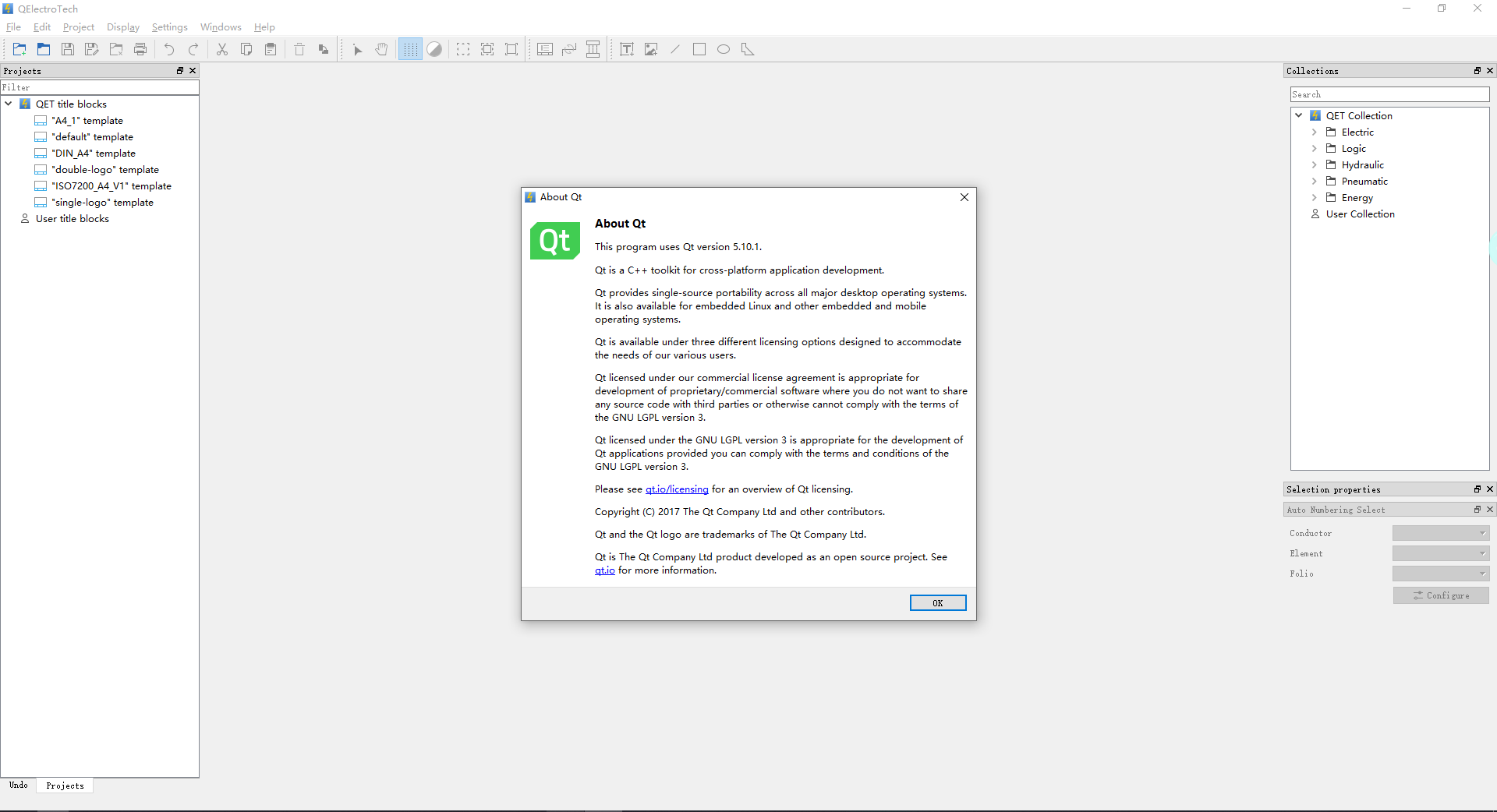

QElectroTech上手很简单，作为其接口窗格举办的，左边的一个组件，您可以拖放到图表窗口，有兴趣的朋友请下载体验！

软件功能

1、智能化转换一组元素的可能性。

2、添加QNetworkAccessManager来管理远程集合

3、改进的驾驶员管理 驾驶员姿势/修改算法可以使用路径搜索的概念。这将有可能让驾驶员动起来。

4、添加设备：设备由多个元素周围的矩形表示。在矩形上排列终端。

5、键盘快捷键图表上的文本或元素选择。

6、项目编辑器：镜像模式

7、智能驾驶：公共汽车概念（同时追踪2,3个驾驶员），能够单独选择路径，同时避开舞台上的障碍元素（Runsys）。

8、删除作品集添加作品集的历史记录移动，添加，删除。

9、在diagram_view_position的左侧面板上方/下方插入新的作品集。

10、导线端盖。

11、结构标识符：IEC 81346标准

12、存储在元素的items属性的项目文件中。

13、多线导线上的文字。（的确，单线驱动程序类型不应该附带文本，但您仍然可以通过添加独立的文本字段来解决该问题。）

14、元素编辑器方法增加或减少热点。

15、研究在PDF中导出项目后允许的解决方案，通过链接引用作品集，XREF主/从，摘要页面进行导航。

16、在码头“项目”的作品树中凸显了当前的作品集。

17、高级文本搜索工具

18、搜索项目集合的工具，也可以用项目信息过滤

19、创建可重用的模式片段

使用说明

电器元器件布置图的设计应遵循以下原则：

1、必须遵循相关国家标准设计和绘制电器元件布置图。

2、相同类型的电器元件布置时，应把体积较大和较重的安装在控制柜或面板的下方。

3、发热的元器件应该安装在控制柜或面板的上方或后方，但热继电器一般安装在接触器的下面，以方便与电机和接触器的连接。

4、需要经常维护、整定和检修的电器元件、操作开关、监视仪器仪表，其安装位置应高低适宜，以便工作人员操作。

5、强电、弱电应该分开走线，注意屏蔽层的连接，防止干扰的窜入。电器元器件的布置应考虑安装间隙，并尽可能做到整齐、美观。

使用方法

1、电气原理图一般分主电路和辅助电路两部分。

2、所有元件都应采用国家标准中统一规定的图形符号和文字符号。

3、布局。

4、文字符号标注。

5、图形符号表示要点：未通电或无外力状态。

6、线条交叉及图形方向。

7、图区和索引。主电路：是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件;一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。
