cad电气图库大全

这篇文章主要讲的是在CAD工业制图中，经常用到的一些电气元件其实都是重复使用的。如果每次都得重新制作的话，工作效率就会大打折扣，成本也会增加。于是网上有很多现成的电气元件图库可以下载使用，这样就方便多了，还能提高工作速度。

文章还提到了一个cad电气图库大全，里面有很多常用的电气元件符号，比如AUTOCAD电气元件库、常用空气开关图例、低压开关柜等等。用户只需要把这些图库导入到AUTOCAD里就能直接用了，非常方便。作者觉得这个图库应该挺实用的，特别是对于经常做电气制图的人来说，肯定能省不少时间。

文章还强调了在CAD绘图中清晰、准确和高效的重要性。首先，图纸必须清晰，让人一看就明白哪里是墙，哪里是窗，尺寸标注也不能重叠，打印出来和在显示器上显示都要清楚。其次，准确性很重要，比如墙体的宽度不能画错，留洞的位置和大小也要一致，否则会影响施工。最后是高效，绘图速度快不仅能提高个人效率，还能让整个项目的进度加快。

总的来说，这篇文章主要是为了推荐一个方便好用的电气图库，并强调了在CAD绘图中需要注意的基本原则。我觉得这个图库确实挺有用的，特别是对于新手来说，可能还不太熟悉各种电气元件的符号和标准，直接使用现成的图库能节省很多时间，也能减少出错的可能性。不过，如果需要更复杂的编辑，可能还是得用一些专业的插件或者工具来处理。

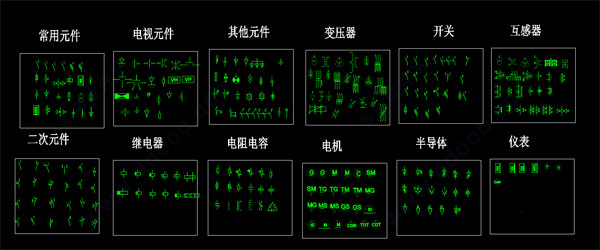

CAD工业制图现在已经非常普遍，但是一些常用的电气原件其实往往是重复的 ，如果每次都需要重新制作，那么势必会大大降低工作成率，提高成本，其实网上有许多现成的各类工程原件可供下载使用，这大大方便了制图人员，有助于提高工作效率。为此小编给大家带来了cad电气图库大全，这是多多小编精心收集的一套DWG文件格式的电气原件合集，里面包含了大量的常用电气原件符号，如：AUTOCAD电气元件库、常用CAD电气制图标准图形、常用空气开关图例、低压开关柜等等，用户咋制图时直接将本图库导入AUTOCAD中即可使用，方便快捷，有需求的朋友请下载体验。

cad电气图库特色

使用的三个基本方面：清晰、准确、高效

1、清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠。除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。

2、准确：200宽的墙体不能画成240；留洞不能尺寸上标注的是1000x2000，而实际量量是1250x2100；更常见的错误是分明是3000宽的一条线，量出来却是2999.87。制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。我们在使用cad绘图时，无时无刻都应该把以上两点铭刻在心。只有做到这两点，才能够说绘图方面基本过关了。

3、高效：图面要“清晰”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。能够高效绘图，好处不用多说，如果每人都能提高20％的绘图效率，可能每个项目经理和部室主管都会笑不动了。

清晰、准确、高效是cad软件使用的三个基本点。在cad软件中，除了一些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清晰、准确、高效这三方面来编排的。我们在学习cad中的各项命令、各种设置时，都要思考一下，它们能在这三个方面起到那些作用；在使用时应该注重什么；在什么情况和条件下，使用这些命令最为合适。

在电气版CAD中添加新元件到元件库中的方法：

在元件，元件库选项下，元件向导里有，选中对应的图库文件，DAT格式，加载。

很多家电气软件插件都支持标准电气元件图库插入和加载。只是各家元件库文件不同，不能互相通用。但都可以转成标准的DWG格式阅读，和简单编辑。要深入编辑使用，就要使用对应的厂家插件就可以了。 可以直接加载的。在元件，元件库选项下，元件向导里有，选中对应的图库文件，DAT格式，加载后就可以看到变化了。
