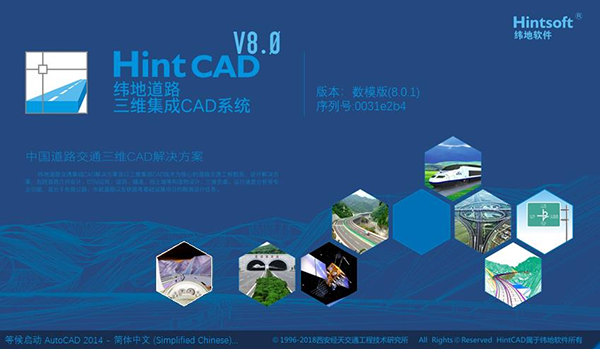

纬地道路设计软件官方版

纬地道路设计软件官方版是一款基于CAD系统的路线与互通式立交设计软件，通过它用户可规划设计出最符合规范的道路建设方案，可进行绘制道路的模拟图、分析道路建筑的环境、计算道路建设的开发成本等操作。现实生活中随着国内经济的迅速发展，交通建设的步伐也日益加快，在加快的同时人们也对公路建设项目工程的设计效率和效果提出了越来越高的要求，而利用计算机进行设计和绘图在整个设计行业也得到全面的普及，随之纬地应运而生。它提供了目前最丰富的卫星制图技术，利用这个技术用户可有效的对道路建设环境及地质进行勘测，并且程序还可为建筑实施工程项目提供最真实的分析数据，同时纬地道路设计软件的路线三维集成CAD技术、虚拟仿真技术以及三维地质重构等全新技术更是可以为用户提供最完整的针对公路与轨道交通勘察设计全过程的解决方案。

纬地道路设计软件在继承优势功能之外，还全新增加近百种大小新功能，基于最新的平面布线技术，程序全新推出路线交点智能设计功能，该功能可对交点线和各曲线要素进行拖动、平移、旋转和复制等操作，且通过对路线平面交点和各要素点的灵活拖动操作，用户还可实现对各类复杂交点路线(支持多点虚交等)的布设任务。此外，基于纬地智能布线技术的“纵断面智能设计模块”，现在用户仅需通过简单的插入、删除、拾取等命令即可随意添加坡点，然后通过直接对变坡点、竖曲线和各要素点的动态拖曳，便可轻松实现纵断面拉坡与优化设计任务。有需要的朋友欢迎下载体验。

功能介绍

【使用范围与规范】

适用于各类公路、城市道路、铁路与轨道交通、厂矿道路等工程项目的路线设计，满足各类项目从工程研究到初步设计、施工图设计等各阶段的任务需求，支持并满足公路、城市道路、铁路等行业相关技术标准、规范与要求。

【主要功能与功效】

提供从项目选线定线、方案优化到平面、纵断面、横断面等交互式几何设计、动态优化调整等功能，能大幅度提高工程项目勘察设计的效率，设计精度与质量超过相关行业与专业的最高要求。

【平纵面功能】

提供路线平、纵面线形设计的常规计算和多种反算模式，能完成对各种线形组合的计算和绘图；同时，采用动态拖动技术，灵活实现对交点、变坡点、曲线半径、长度及坡度的动态拖动与调整；能自动绘制输出符合现行规范要求的平、纵面设计图纸。

【横断面功能】

提供参数化横断面设计与绘图功能，能批量自动化完成逐桩横断面设计（戴帽子）与绘图，自动计算横断面填挖方面积；提供设计控制、土方控制和绘图控制等功能，满足各类项目横断面设计对边坡、边沟设计型式、土方计算方式、绘图样式等的不同需求。

【接口与设计模式】

提供了多种外业测设数据输入与转换的接口，同时支持现场定线（低等级公路适用）与纸上定线（高等级公路适用）两种设计模式，并支持多级断链和纸上移线等功能和需求。

【超高加宽与其他】

支持多种路基超高、加宽渐变方式，自动依据相关规范进行路基超高、加宽的过渡设计与计算；支持多种类型的路基支挡、防护构造物处理；支持高等级公路沟底高程控制的横断面放坡设计模式；提供平、纵、横设计图纸的自动分图、排版与批量打印功能。

【设计审核功能】

以公路行业标准规范为参考，提供路线几何设计“自动审核”功能，可自动完成“8大类、120余项专业内容的审核与检查”，一键式输出《项目审核检查报告》（含图表），在标准规范符合性检查的同时，为项目总体设计、安全性评价等提供支撑。

检测软件锁失败

1、检测软件锁之前请关闭电脑上的一切杀毒软件（包括360、电脑管家等），否则会提示木马错误

2、把纬地解压的文件夹里德CAD运行扩展放到C:\Hint70\中的R2004文件夹中

3、自带的驱动安装后，插入狗，检测不到多插几次就行，先插狗，再打开软件

使用技巧

1、扫描地形图,选定交点

首先在拿到地形图后，将几张地形图进行电子扫描，扫描后用PHOTOSHOP软件将这几张地形图进行接图，用PHOTO－SHOP接图要比用手工接图的精确度要高很多，接图结束后将图复制粘贴到CAD里，创建一个CAD文件，名称为平面图.dwg，并保存这个文件，随后在地形图的左端选一个起点，在地形图的右端选一个终点，这两个点就是控制点，在中间再选定交点，用直线命令连起来，在选交点的方法是：尽量少占农田，选择路线避开地质不良地段，选择坡度比较低的地方通过，尽量减少大填大挖，路线近村而不进村，减少拆迁且能够方便群众生活

2、创建项目文件

选定交点后点击纬地里的项目菜单，在项目菜单里点击新建项目，在项目名称里输入项目名称如：王洼地区二级公路，在项目文件路径及名称里的浏览文件框点击将来要放项目文件的文件夹，纬地软件会在项目文件路径及名称里直接显示出文件路径及名称，新建或指定平面线文件里也会自动生成该路径，在下面的设计者信息里输入设计者、设计者、委托单位，也可以不输

3、进行主线平面设计

打开平面图，dwg文件，在纬地里点击设计下拉菜单里的主线平面设计，出现一个主线平面线形设计的对话框，现在平面交点文件名后面的另存键上点击，选择交点文件要存放的位置，随后在交点数据输入的拾取键上点击，在平面图，dwg上点击路线的起点，路线起点的坐标就自动被拾取到对话框里，然后点击该对话框左下角的插入键，插入交点2，如此反复一直到把所有的交点坐标都拾取到该对话框，在拾取完所有交点坐标后，在对话框里会自动计算出交点转角，交点方位角，交点桩号，随后根据公路等级、设计要求的时速、圆曲线极限最小半径、一般最小半径、不设超高最小半径，缓和曲线最小长度、同向反向曲线间直线的最小长度等规范要求的指标在对话框中输入各个曲线的半径及前后缓和曲线的长度，在输入这些数据后对话框里会自动计算出前直线长、曲线总长、后直线长、直缓点桩号、缓圆点桩号、缓圆点桩号、曲中点桩号、圆缓点桩号、缓直点桩号，然后点击存盘，保存数据

4、输入设计向导里的数据

点击项目菜单里的设计向导栏，在设计向导栏输入公路等级、设计速度，选择超高方式等，输入完成后，会自动计算超高加宽，并生成桩号文件，超高文件等

5、输出直曲表和逐桩坐标表

点击表格菜单里的直曲表和逐桩坐标表输出直曲表和逐桩坐标表

6、读取中桩高程数据和横断面数据

根据平面图.dwg上绘制出来的中桩桩号，根据等高线读出每个桩号的高程和横断面数据，这个过程计算机不能够直接读出来，需要自己逐桩地在地形图上读取

常见问题解答

一、边沟和挡土墙设计重叠问题？

这个问题多是出现在矩形边沟外边缘点直接接护面墙引起的。可以通过修改设置边沟形状或护面墙型式来解决：

1.在控制参数输入中将此段边沟外侧增加一组数据，设置一个碎落台，碎落台外侧点接护面墙即可。或者是将此段边沟外侧边坡设置为与护面墙同坡即可

2.修改护面墙尺寸，使护面墙插入点以下的坡段坡度等于或小于边沟外侧边坡的坡度，也可以避免护面墙或上挡墙伸入到边沟

二、挡土墙系统做挡墙设计注意的问题？

依据同一路线项目可以分段或分左右侧新建多个挡墙设计项目来完成挡墙设计，然后仅在其中一个挡墙设计项目中使用“存为HintCAD格式”命令得到一个dq文件（该dq文件可自动添加到路线的项目管理器中），对于其它的挡墙设计项目均使用“存到HintCAD文件中”命令，就可以将所有挡墙项目的设计成果保存到同一个dq文件中。这样在进行横断面设计绘图时，路线左右侧的所有挡墙即可同时绘制在横断面图上。

三、立交设计过程中，手工分图的问题？

首先安装AUTOCAD EXPRESS TOOL，然后在cad里面输入appload命令加载cad目录下的express下的所有文件，然后可以利用纬地里面拓展工具进行分图，不然可能分不出来，这主要是CAD软件启动时没有完全加载express目录下的文件造成的。只有这样才能人工分图

四、计过程中部分文件找不到路径的问题？

在纬地项目管理内逐个加入即可
