功能特色
1、Visualize（浏览）
动态3D表示，无需昂贵的CAD系统
CAD查看器允许在没有CAD知识的情况下直观验证公司所有区域的3D模型。
①3D-Viewer / 2D-Viewer;
截面，装配爆炸，动画，PMI显示
②原生3D-CAD-文件格式;
CATIA，Pro / E，Creo，Inventor，UG Siemens NX，SolidWorks，SolidEdge;
③3D文件格式;
JT，STEP，IGS ，VDA，SAT，X_T，X_B，STL，VRML，PLY，3DS，XGL，OBJ;
④2D文件格式;
DXF，DWG和HPGL
2、Analyze（分析）
测量和分析3D模型和2D图纸
3D-Tool为评估三维设计提供了实用的工具，包括广泛的测量功能和刀具制造分析。
①3D测量
距离，角度，半径，边缘，壁厚，间隙，点;
②二维测量;
距离，角度，半径，线长;
③分析;
草稿，底切，投影面积，壁厚，型号比较;
④信息;
体积，表面，重量
3d Tool新功能

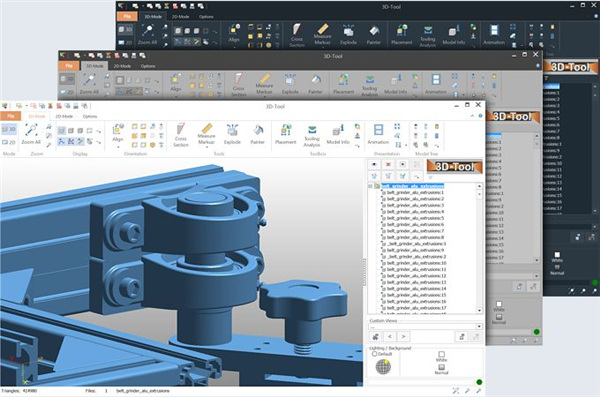

1、3D检视器
借助3D-Tool，您无需昂贵的CAD系统即可检查3D模型。
直观的操作和用户友好的程序界面不需要任何特殊的CAD知识。
简单的鼠标操作使您可以缩放和旋转模型，显示和隐藏零件和装配体，以及创建横截面和分解视图。

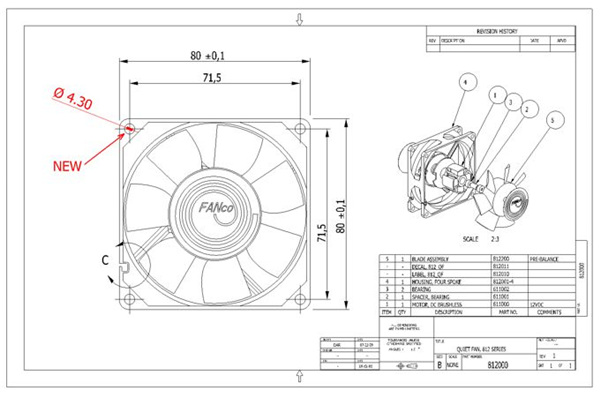

2、2D检视器
使用3D-Tool，您可以按比例打印，编辑或删除绘图元素，并添加尺寸和标记，从而打印出真实的绘图。
3D-Tool支持DXF，DWG，HPGL格式的2D工程图，高级版还支持CATIA和SolidWorks的工程图。
3、团队合作/协作
使用3D-Tool协调公司内部以及与客户和供应商之间的结构。
3D-Tool将模型发布为直接可执行的EXE文件或3D-Tool Free Viewer的DDD文件。EXE文件和Free Viewer都具有3D工具工具选项板。
3D-Tool还为广泛使用的Adobe Acrobat Reader创建3D PDF文件。这样，3D模型也可以覆盖那些不想或不允许安装特殊软件的用户。
4、介绍和文件
只需单击几下，您就可以创建和保存模型的详细3D视图，以用于演示和会议以及打印输出和图像。
零件和装配体可以隐藏，透明化或以不同的渲染模式显示。横截面和分解图可以组合，甚至可以制作动画。

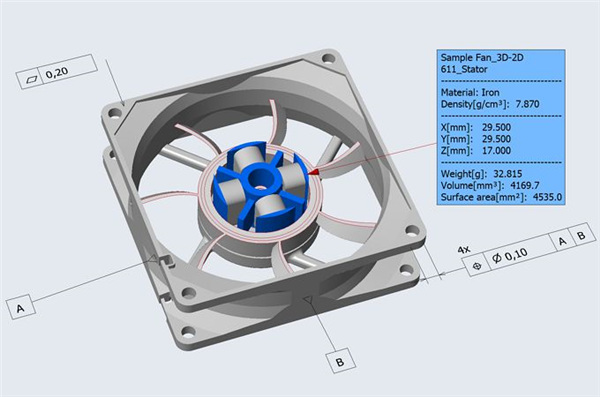

5、信息
借助3D-Tool，您可以加速并简化制造成本的估算以及报价的创建。
带有材料数据库的模型信息工具可快速，轻松地提供零件和装配体的尺寸，表面，体积和重量。3D-Tool Premium还支持显示产品制造信息（PMI）。

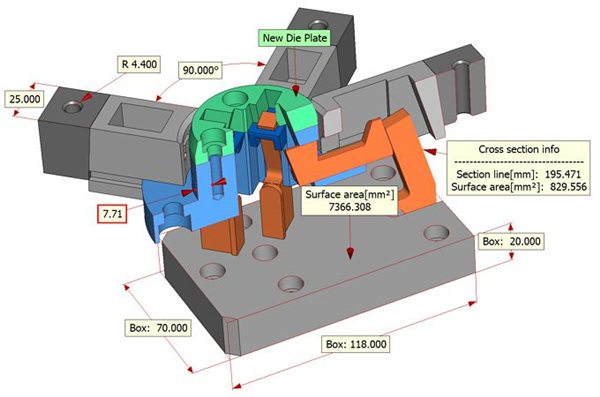

6、度量和标记
您不需要任何CAD知识或冗长的培训即可进行详细的结构测量。
将鼠标指针移到模型上时，智能预选合适的测量参考将帮助您进行所有测量。
3D-Tool提供了用于距离，角度，半径，壁厚和自由空间的测量工具。查看器还计算面和切面的大小以及零件的最小边界框。

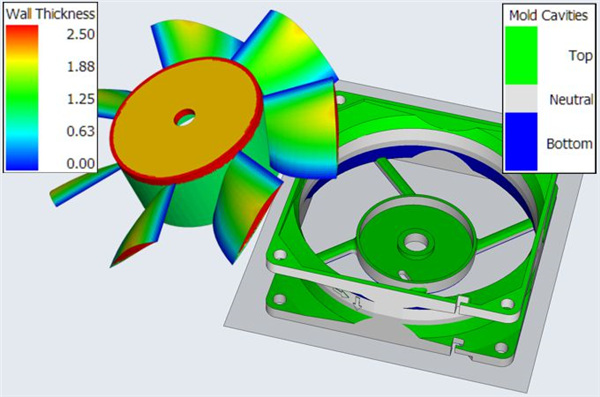

7、分析
使用3D-Tool，您不需要昂贵的CAD工作站即可估算生产成本，例如在工具制造中。
工具分析显示拔模角和模具型腔并计算底切和模型的投影面积。
壁厚分析将壁厚显示为色标，并且模型比较使模型之间的差异可见。

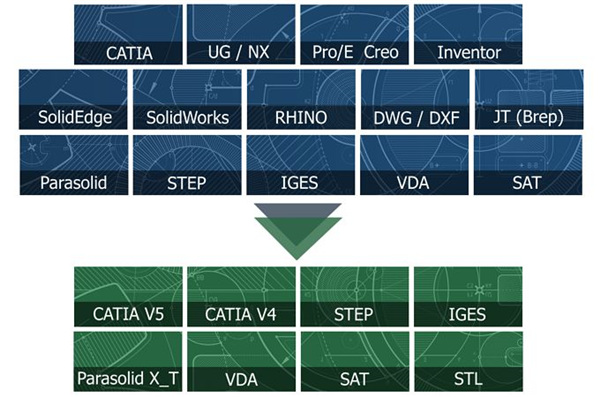

8、3D-NativeCAD转换器
将3D-Tool Premium用作CAD程序与客户和供应商的不同格式要求之间的通用灵活接口。
3D-Tool Premium中包含的3D-NativeCAD转换器允许将3D模型从最重要的CAD系统转换为3D交换格式STEP，IGES，Parasolid X_T，VDA和SAT。
快捷操作
[退出]
停止动画或自定义视图显示。
退出全屏模式。
中止文件导入（如果可能的话）
中止壁厚分析工具中的计算。
中止创建注释和维度。
[DEL]
删除模型树中选定的装配体和零件。
删除选定的3D / 2D尺寸或注释。
[F1]
打开帮助。
[F2]
放大。
[F3]
缩小。
[F4]
适应屏幕。
[F5]
以前的视图
[F9]
加载视图。
[F10]
保存视图。
[Ctrl] + F
在模型树中搜索。
更新日志
v17.00版本
修复程序错误
借助openCL加快分析工具的计算速度
新的碰撞分析工具，用于显示零件碰撞和间隙不足
利用壁厚直方图改进壁厚分析
扩展报告工具
通过64位支持在3D-Tool EXE文件中发布较大的模型
新的Premium接口包：
- 3D-NativeCAD：Autodesk Inventor，Autodesk Navisworks，CATIA，Creo，I-deas，Rhino，Solid Edge，SolidWorks，Siemens NX
- 3D-CAD：DWG，DXF，DXF，DGN，IFC，IGES，JT，Parasolid，PDF，PRC，U3D，RVT，RFA，SAB，SAT，STEP，VDA
- 三维网格：DAE、FBX、glTF
高级接口更改：
- 停止支持CATDrawing和SLDDRW文件
- 支持Autodesk Navisworks 2012 - 2026
- 对I-deas的支持
- 支持Inventor 2026
- 支持Creo 12
- 支持3D CAD格式DXF、DGN、IFC、PDF、PRC、U3D、RVT
- 支持3D MESH格式DAE、FBX、GLTF
- 支持3D MESH格式DAE、FBX、GLTF
3D-NativeCAD Converter更改：
- CATPart和CATProduct文件的中断输出
- 支持Autodesk Navisworks 2012 - 2026
- 对I-deas的支持
- 支持Inventor 2026
- 支持Creo 12
- 支持3D CAD格式DXF、DGN、IFC、PDF、PRC、U3D、RVT
- 支持3D MESH格式DAE、FBX、GLTF
- 3D CAD格式JT、STEP AP 242、PRC的输出
- 输出3D MESH格式PDF，3 MF，FBX，GRTF，U3D，OBJ，VRML，HTML
