全新的Graitec Advance Design 2022带来更多升级和优化，提供了全新的用户界面UI，操作使用更加简洁，功能布局也非常美观。并且最新的 2022版现在包括添加一个用于移动负载的新起重机负载生成器，这种新型发电机使用一组具有连续车辆位置的特殊载荷工况，以从桥式起重机或单臂起重机生成载荷。同时新版本在钢筋混凝土模块中 3D 钢筋的生成和编辑方面引入了许多改进。其中之一是关于柱中横向钢筋编辑的完全修改部分。得益于表格中的编辑、钢筋包的链接以及分布类型的轻松选择，横向钢筋的编辑或生成既快速又直观。
Graitec Advance Design 2022安装教程
1、在本站下载压缩包，解压得到Graitec Advance Design 2022安装包和补丁；

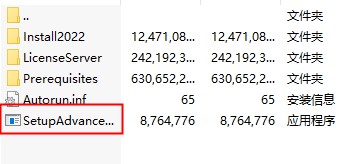

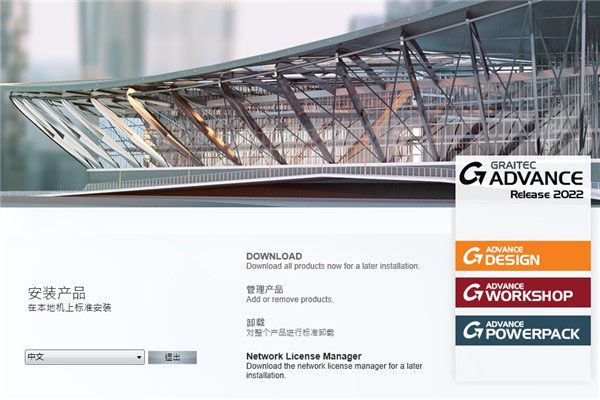

2、运行exe开始安装，语言选择中文；

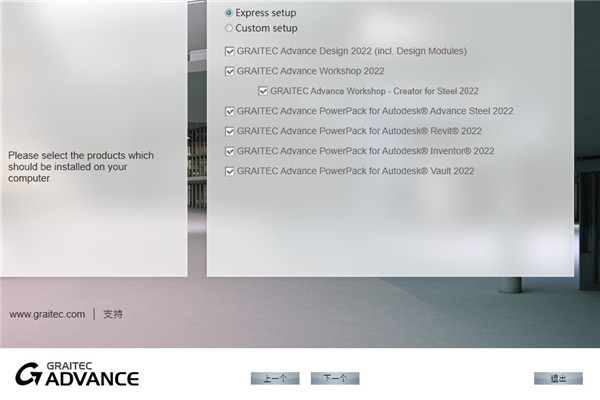

3、在这里选择“Graitec Advance Design 2022”即可；
4、选择接受协议条款，然后继续安装；

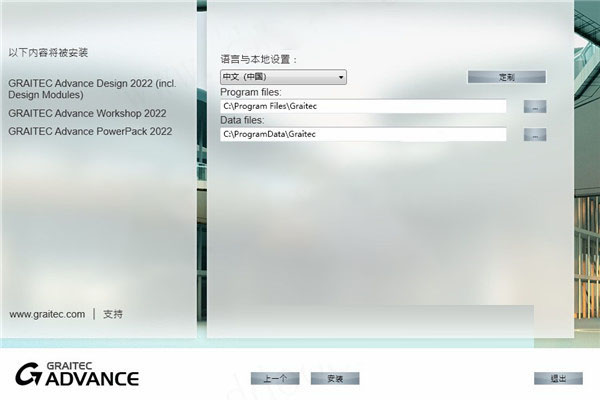

5、设置软件安装路径，默认路径：C:\Program Files\Graitec

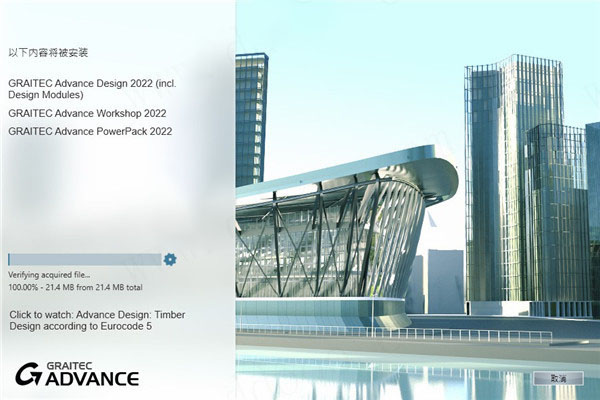

6、正在安装中，需要一段时间哦；

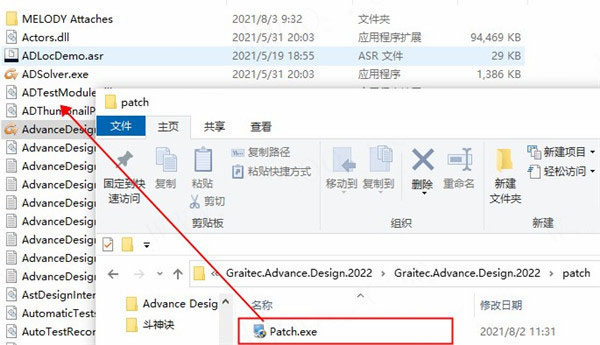

7、安装完成后，退出，将“Patch.exe”复制至软件安装目录下，双击打开即可使用；
8、至此，以上就是Graitec Advance Design 2022所有安装教程，希望可以帮助到大家。
软件特色
1、优化建造材料，避免项目的不一致性2、加速生产周期
3、自动创建文件
4、项目历史追踪
5、支持协同工作
6、完善的结构分析和祥细设计
功能介绍
1、考虑单个或多个起重机的起重机移动负载自动生成。2、通过节点上的新链接扩展 FEM 功能，根据 EN1998 和 ATC40 进行推覆分析的性能点计算。
3、冷弯型材根据 EN1993-1-3 和 EN1993-1-5 进行设计，并附有详细报告。
4、钢筋混凝土板设计模块，包括条带设计方法和生成自动 3D 钢筋分布和钢筋图纸。

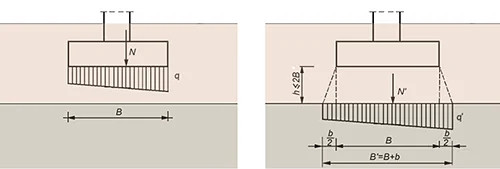

5、增强了 RC 模块的计算能力，包括生成梁和柱纵向钢筋的新方法，以及计算基脚承载力的新选项。
6、增强的 3D 钢筋生成能力：在柱中布置横向钢筋变得更加容易。
7、由于组合包络的自动生成，钢连接的分析速度更快。
8、使用 Autodesk 平台（Revit 和 Advance Steel）简化 BIM 工作流程的新同步机制。
9、考虑到我们全球用户的要求，以提高日常使用效率的数十种杂项功能。
10、使用 Autodesk 平台（Revit 和 Advance Steel）简化 BIM 工作流程的新同步机制。
Graitec Advance Design 2022新功能
1、起重机移动载荷生成最新的 2022 版 Advance Design 现在包括添加一个用于移动负载的新起重机负载生成器。这种新型发电机使用一组具有连续车辆位置的特殊载荷工况，以从桥式起重机或单臂起重机生成载荷。
这些载荷沿路径（起重机跑道）定义，而值可以通过输入轮载荷手动定义，也可以根据起重机规范和代码（包括符合 EN 1991-3 和 ASCE 的规则）自动生成。可以定义和分析在同一路线或不同路线上同时运行的多台起重机。
组合工况的静态计算和结果与其他负载类型没有区别，用户可以检查每个起重机位置以及起重机力包络的结果。起重机特有的是一种新型的图形输出——影响线图。影响图以图形方式显示了起重机所有连续位置在给定点的结果值。此影响图可以从后处理功能区显示。
2、Pushover 方法的改进

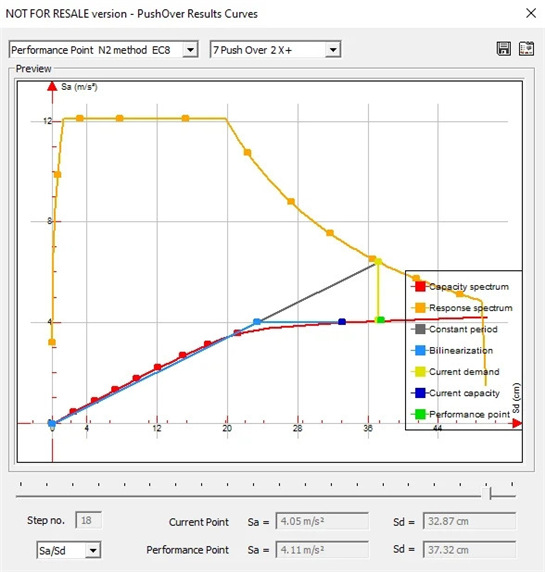

自 2021 版以来，Advance Design 中提供的 Pushover 分析已扩展为性能点计算。性能点是结构承载力（以推覆曲线表示）与地震需求（以地震动加速度响应谱（需求曲线）表示）之间的平衡点。根据 EC8 或 ATC40 将地震谱转换为 ADRS（加速度位移响应谱）谱，并将其与容量曲线叠加以定义性能点。这两条曲线以 ADRS 形式表示并叠加以图形方式查看性能点。Pushover 结果曲线中提供了相应的图表。
3、节点上的链接

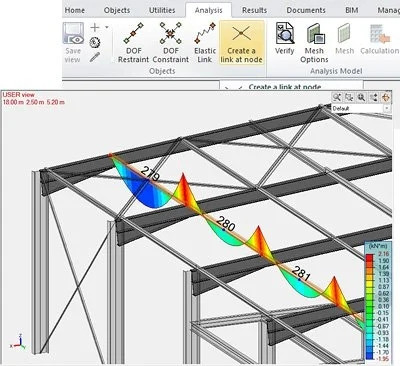

从 Advance Design 2022 开始，提供了一种新的链接类型：节点链接。它定义在线性元素的交点上，并允许在该点定义线性元素上所选自由度之间的关系。这种类型的链接有许多可能的用途，在对两个线性元素之间的剪刀连接或连续檩条和椽之间的铰链连接进行建模时，它尤其有用。在新链接类型的属性中，我们可以指定其参数，从用于定义的坐标系（全局或局部）开始。对于局部坐标系，考虑主要元素的局部坐标系。接下来，我们可以为每个自由度选择元素之间在一点上的连接方法：刚性、弹性或自由。
4、冷成型截面设计

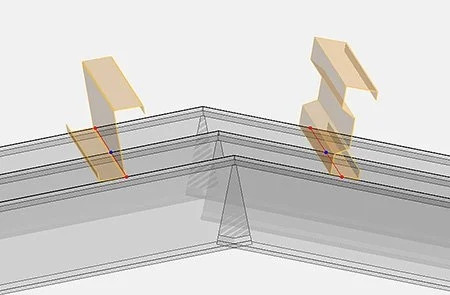

根据 EN1993-1-3 和 EN1993-1-5，Advance Design 2022 引入了冷成型构件的设计规则。冷弯型钢是通过轧制或压制薄钢板制成的，并作为主要和次要轴承元件发展。冷弯型钢有许多可能的应用，其中包括屋檐梁、墙柱、地板托梁、框架梁或屋顶檩条。
5、新的 RC 板模块

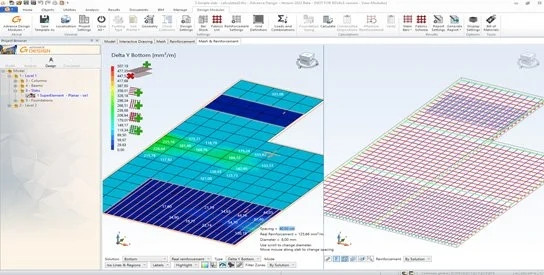

借助 Advance Design 2022，现在可以在新的RC Slab 模块中设计混凝土板。这个新的RC Slab 模块带来了丰富的新功能。可以使用条带法生成理论钢筋，根据理论钢筋生成真实钢筋的能力以及生成钢筋图纸和文档的附加选项。
诸如楼板几何形状、梁、柱和墙的支撑系统之类的数据从主全局 FEM 模型传输到RC 楼板模块。但是，由于 FEM 计算的分析模型可能与实际几何体略有不同，RC Slab 提供了多种选项来调整导入的模型，包括板的外轮廓。
6、RC 模块中增强的计算能力
梁和柱模块中添加了用于确定纵向钢筋的钢筋分布的新方法。在这两种情况下，以前的方法都是基于预先设定的构件数量或间距，而新方法允许从最小数量的钢筋开始自动选择钢筋数量，并逐步增加其直径. 通过对目前可用的两种方法进行简要比较，我们现在可以决定对于相同的所需理论钢筋面积，我们需要更少的直径较大的钢筋还是更多直径较小的钢筋。
7、增强 3D 钢筋生成能力

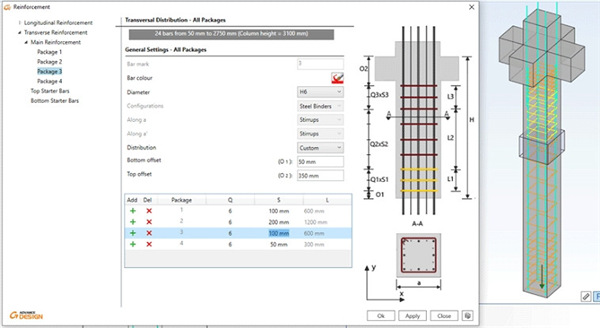

该程序的最新版本在钢筋混凝土模块中 3D 钢筋的生成和编辑方面引入了许多改进。其中之一是关于柱中横向钢筋编辑的完全修改部分。得益于表格中的编辑、钢筋包的链接以及分布类型的轻松选择，横向钢筋的编辑或生成既快速又直观。
8、更快地分析钢连接

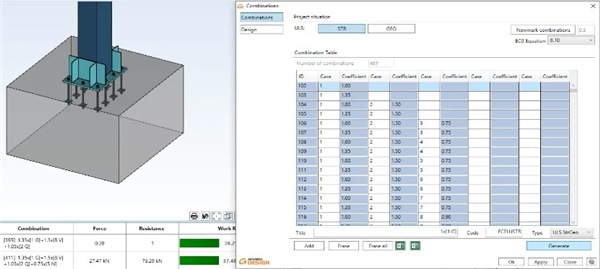

从 2022 版本开始，可以使用所有组合或使用自动确定的组合包络来设计 Steel Connection 模块中可用的所有连接。在这种情况下，仅对满足多个包络标准的组合进行连接分析，确保选择为单个验证提供最小/最大力的所有组合。从而大大减少了更多组合的计算时间。
9、新的同步机制

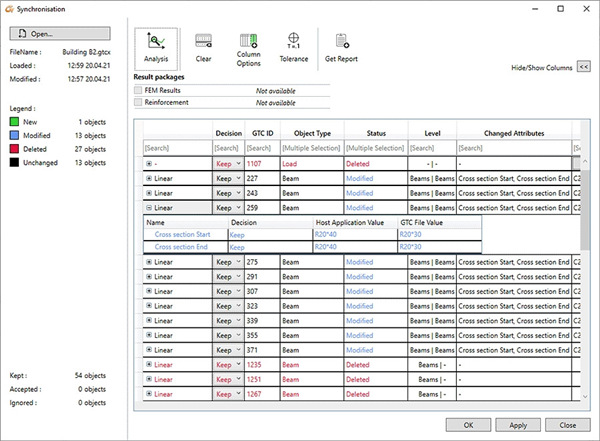

使用Graitec GTCX格式同步数据期间使用的对话窗口已被修改。这使得同步模型的过程变得更加容易和快捷。通过新选项，用户可以更好地控制同步数据。在众多改进和新功能中，我们可以提到轻松过滤数据的能力、轻松的表配置、更清晰的状态和变化呈现以及基于树的数据结构。此外，还可以选择导入到 Autodesk Revit 的结果范围。
更新日志

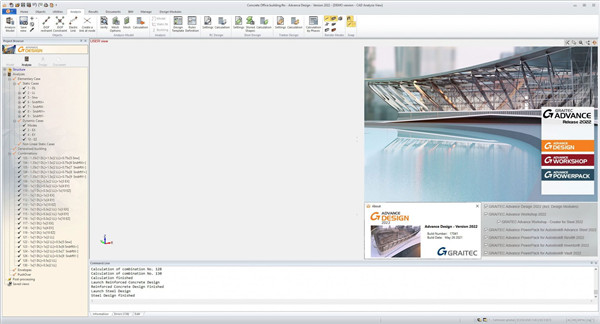

1、具有 Windows 10 外观和感觉的全新界面。2、支持 AutoCAD LT、AutoCAD、Revit Bentley MicroStation/Connect 和 MS Office
3、本机内置查看器可容纳 30 多种文件格式和标记工具。
4、将文件和元数据无缝上传到 SharePoint、BIM 360、Asite、Aconex、Business Collaborator、Viewpoint for Projects 和 Aspub
5、与 28 Hands Mail Manager 集成（电子邮件管理）
