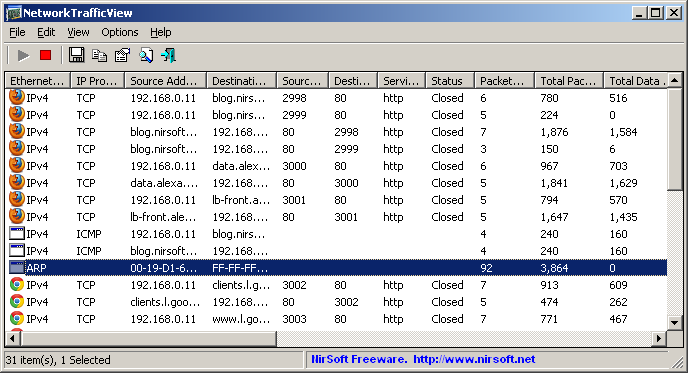

功能
1、报文统计分组的以太网类型，IP协议，源地址或目的地址，源或目标端口2、可一键开启或暂停捕捉
3、支持内容一键查找，可进行全字匹配或大小写匹配
4、支持一键生成HTML格式报告
特点
1、支持自定义列选择，可自定义显示内容的属性，如以太网类型、IP地址、源地址、源端口等2、可自定义显示过滤器的内容，如显示TCP包、显示UDP包、显示IMCP包等
3、可自定义设置开启时是否自动捕捉
4、拥有多种捕捉方式，包括1)Raw Sockets、2)WinPacp包捕捉驱动、3)网络监视驱动和4)网络监视驱动 3.X
5、可自动调整显示数据的列宽
6、允许自定义显示网格线和工具提示
网络数据包分析
一、数据链路层头部（以太帧头部）（总14个字节）1.前6个字节（接收者的mac地址 即目的mac地址）
2.中间6个字节 （发送者的mac地址 即源mac地址）
3.最后2个字节 （代表网络协议； 08 00是IP协议类型 08 06是地址解析协议ARP）
二、IP数据包包头分析
1.第1个字节（45） ，前4位表示的是IP协议的版本，即IPv4；它的后4位表示首部长度为20字节，即IP数据包包头为20字节
2.第2个字节 是区分服务
3.第3,4个字节 是指首部和数据之和的长度，即 IP数据包包头和IP数据之和，不包括以太帧头部的字节
4.第5,6个字节 是一个数据报被分片后的标识，便于正确的重装原来的数据报
5.第7,8个字节 分前3位为标志位和后13位为片偏移，其中标识位只有两位有意义
6.第9个字节 表示的是数据报在网络中的寿命
7.第10个字节 指出数据报携带的数据时使用的协议类型（01表示ICMP协议； 06表示TCP协议； 11表示UDP协议）
8.第11,12个字节 表示首位检验和，对数据报的保留与丢弃进行判别
9.第13,14,15,16个字节 表示发送者的IP地址（源IP）
10.第17,18,19,20个字节 表示接收者的IP地址（目的IP）
三、ICMP数据分析 （ICMP数据头8个字节 + 报文数据32个字节）
1.第1个字节 说明ICMP报文类型（08 表示回应请求报文，传递的ping命令通常用于测试信宿的可到性；00 表示回应应答报文）（如果是匹配的一组报文对，其标识符和序列号是一样的，且数据部分也是一样的）
2.第2个字节 （00）指的是代码为0，网络不可达
3.第3,4个字节 检验和（checksum）
4.第5,6个字节 标识符（Identifier）
5.第7,8个字节 报文的序列号（Sequence number)
6.第9个字节及以后总共32个字节 是报文的数据（Data）
四、TCP数据分析 （TCP包包头 是用数据偏移字段表示的）
1.第1,2个字节是源端口
2.第3,4个字节是目的端口
3.第5,6,7,8个字节是序号（Sequence number）
4.第9,10,11,12个字节是确认序号（Acknowledge number）
5.第13，14个字节的前4位是数据偏移字段 （实际上是TCP报文首部的长度，因为首部长度不固定）
中间6位是保留字段（供往后使用，置零）
后面的6位分别是（紧急比特位URGent：当URG=1时，注解此报文应尽快传送，而不要要本来的列队次序来传送；确认比特位ACK：只有当ACK=1时，确认序号字段才有意义；急迫比特位PSH： 当PSK=1时，注解恳求远地TCP将本报文段立即送给应用层，而不要比及全部缓存都填满之后再向上交付；复位比特位ReSeT： 当RST=1时，注解呈现严重错误，必须开释连接，然后再重建传输连接。复位比特还用来拒绝一个不法报文段或拒绝打开一个连接；同步特位SYN： 在建树连接时应用，当SYN=1而ACK=0时，注解这是一个连接恳求报文段。对方若赞成建树连接，在发还的报文段中使SYN=1和ACK=1。是以，SYN=1默示这是一个连接恳求或毗邻接管报文，而ACK的值用来区分是哪一种报文； 终止比特FINal： 用来开释一个连接，当FIN=1时，注解欲发送的字节串已经发完，并请求开释传输连接； ）
6.第15,16个字节 是窗口Window （默示报文段发送方的接管窗口，单位为字节，此窗口告诉对方，在未收到我的确认时，你可以或许发送的数据的字节数至多是此窗口的大小。）
7.第17,18个字节是检验和
8.第19,20个字节是紧急指针
9.第21到TCP首部的最后是选项和填充 （这部分可以有，可以没有，具体字节数等于（数据偏移字段-20））
五、UDP数据分析
1.第1,2,个字节是源端口（Source Port）
2.第3,4个字节是目的端口（Destination Port）
3.第5,6个字节是UDP数据长度（Length）
4.第7,8个字节是校验和 （checksum）
5.第9到最后字节是实际数据
