CAD线型其实就是AutoCAD专用的字体文件，里面包含了各种常用的虚线、点划线等样式。这些线型都保存在扩展名为.lin的文件里，比如软件自带的acad.lin和acadiso.lin。我觉得理解这些基础概念很重要，因为很多新手在画图时遇到线型显示问题，往往就是因为没搞懂这些原理。关于字体缺失的问题，我的经验是直接把字体文件复制到CAD安装目录的Fonts文件夹里最省事。特别是那个@~!hztxt.shx字体，基本上能解决大部分中文显示问题。不过要注意，不同版本的CAD路径可能不太一样，比如2007版和2022版的位置就有区别。线型比例的设置确实是个技术活。我习惯用LTS命令快速调整，比在菜单里找方便多了。有时候线条显示成实线或者断线，多半是比例因子没调好。全局比例因子和当前对象比例要配合着用，我一般先调全局的，再微调局部的。图层管理这块我特别有感触。很多同行喜欢直接改线型，结果把图层搞得一团糟。其实最规范的做法是用Bylayer随层设置，这样修改起来特别方便。打印的时候按颜色出图，既清晰又不容易出错。说到消除重线，这个功能在处理复杂图纸时特别实用。不过要注意默认只处理相同属性的重叠对象，如果需要处理不同属性的重叠线，还得手动设置忽略条件。我建议新手先从简单的图纸练起，慢慢掌握这些技巧。cad线型是autocad专用的线形字体，内附大部分cad常用字体。AutoCAD中的线型是以线型文件（也称为线型库）的形式保存的，其类型是以“.lin”为扩展名的ASCII文件。可以在AutoCAD中加载已有的线型文件，并从中选择所需的线型；也可以修改线型文件或创建一个新的线型文件,AutoCAD提供了两个线型文件，即AutoCAD主文件夹的“SUPPORT”子文件夹中的“acad.lin”和“acadiso.lin”，分别在使用样板文件“acad.dwt”和“acadiso.dwt”创建文件时被调用。这两个文件中定义的线型种类相同，区别仅在于线型的尺寸略有不同。以“acad.lin”文件为例来介绍线型的定义和定制，该文件中定义了45种不同的线型，其中包括14种ISO线型和7种复杂线型，其余24种简单线型又可分为8组，每组线型的样式相同而线段长度和间隔不同。例如，“DASHED2”和“DASHEDX2”线型的线段长度和间隔分别为“DASHED”线型的0.5倍和2倍。

使用方法

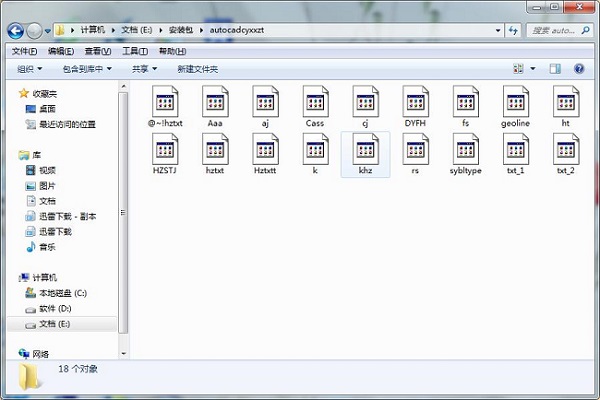

1、如果打开CAD图纸时提示缺少字体文件或字体显示为问号，将“CAD字体”文件夹内的所有字体文件(*.shx)拷贝在CAD安装路径下的字体目录内，例如：D:\Program Files\AutoCAD 2002\Fonts
2、把文件夹里面的“@~!hztxt.shx”的字体文件复制到CAD安装路径下的Fonts文件夹内。以后打开CAD图纸时，如果提示缺少字体文件，选择大字体“@~!hztxt.shx”即可

文件在哪里？

放在这里：C:\Documents and Settings\用户\Application Data\Autodesk\AutoCAD Mechanical 2007\R17.0\chs\Support\acadiso

设置

1、在“图层管理器”你把图层建好，分好层就行了，打印的时候按颜色打印就可以了
2、线型的类型你可以在颜色后面的“线型”那加载不同的线的类型。

比例

1、cad线型比例设置
1.通过右击线，选择特性，可以调节线型比例（linetype scale）
2.通过命令：ltscale，可以调整当前选择的线型比例，刷新当前图型比例。
2、cad线型比例因子
1.首先，打开AutoCAD图纸
2.然后，点击“格式”中的“线型”
3.然后找到线型中“比例因子”
4.不同的图形更改的比例因子值
3、cad线型比例快捷键
线型比例的快捷键是“lts”，命令全称“ltscale”
4、cad线型比例线出现断线？
1.消除重线的操作很简单，调用命令后，在图面上要进行处理的区域，将弹出如下图所示的对话框
2.从对话框可以看出，此功能默认只处理图层、线型、颜色、线宽、打印样式的常规信息相同的对象，但在一些特殊情况下我们也可以忽略其中的一些属性，如颜色、线宽、线型等，对于这些属性不同的重叠对象也进行消除处理

不显示

1、在菜单栏，点击“格式”，弹出格式选择栏目，点击“线型”，进入限行设置界面
2、这里显示了所以自己所有图层的线型，可以直接点击“加载”找打自己喜欢的虚线类型，设置即可，但是为了使得图层不乱套，强烈不建议这样操作。选中虚线的线“bylayer”（随层是最标准的做法），然后点击“显示细节”
3、弹出“全局比例因子”和“当前对象缩放比例”功能栏，点击“全局比例因子”进行更改，这里更改显示比例
4、这里更改为10，然后点击“确定”，返回到绘图界面
5、是不是这个线条显示出虚线了呢，如果还不够明显，按照刚才的方式，再次更改“全局比例因子”，更改大一些即可
