caxacam数控车2022sp0新增功能和改进
1、创建刀具： 添加丝锥 和铰刀；
2、新增加 “创建毛坯”功能；

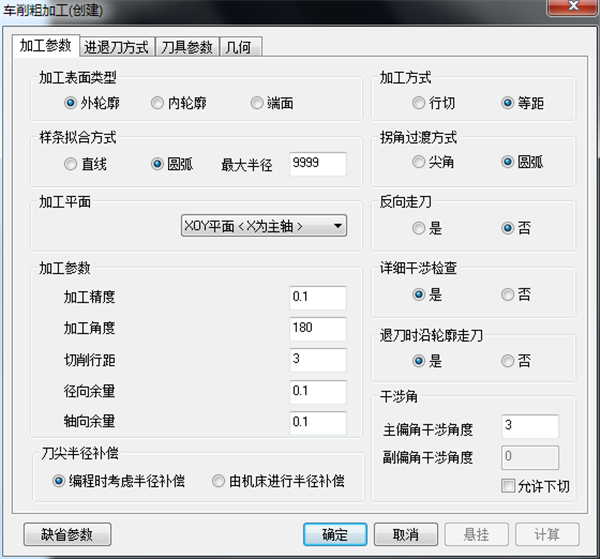

3、车削粗加工，几何里的毛坯原来选择毛坯轮廓，现在选择毛坯对象。
4、新增加 "孔加工“功能。
5、G01孔加工： 径向和端面钻孔集成在一个功能里。
6、G01孔加工：添加“空切区域”子页。
7、单刀次键槽加工： 添加“空切区域”子页。
8、后置设置对话框：“机床”子页改“设备”子页。
9、后置设置对话框：设备配置里添加了 “车铣复合机床_7X_C_XYZB_C1Z1"。
10、后置处理对话框：后置选项--车床子页，添加”副主轴轨迹“列表。
11、后置处理对话框：后置选项--车床子页，添加极坐标编程。
12、轨迹树： 添加”毛坯“节点和相关的右键菜单。
软件功能
1、简洁易用的数控车削加工方案
软件提供了功能强大、使用简洁的轨迹生成手段，可按加工要求 生成各种复杂图形的加工轨迹。通用的后置处理模块使CAXA 数控车可以满足各种机床的代码格式，可输出G代码，并对生成的代码进行校验及加工仿真。

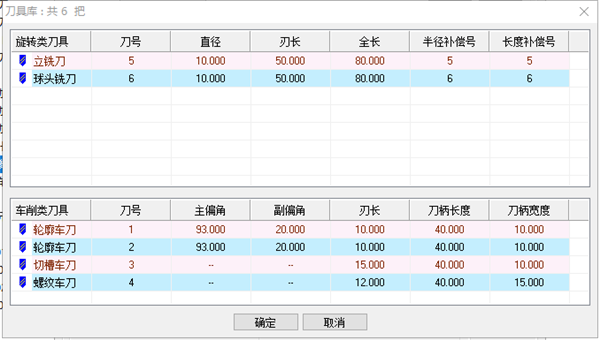

2、丰富的刀库与车削刀具
刀具库管理功能包括轮廓车刀、切槽刀具、螺纹车刀、钻孔刀具四种刀具类型的管理。便于用户从刀具库中获取刀具信息和对刀具库进行维护。
3、简洁丰富的轨迹生成手段
使用简洁的轨迹生成手段， 可按加工要求生成各种复杂图形的加工轨迹。包括常用的车削粗加工、车削精加工、车削槽加工及车螺纹加工。

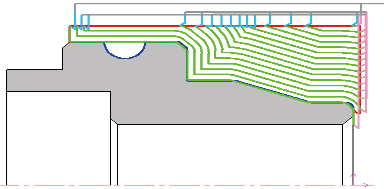

4、毛坯自动更新
数控车削功能可根据粗加工轨迹自动更新毛坯，下一个粗加工轨迹可以根据自动更新后的毛坯进行计算刀具轨迹，避免轨迹有空走刀的现象，可以有效提升加工效率。

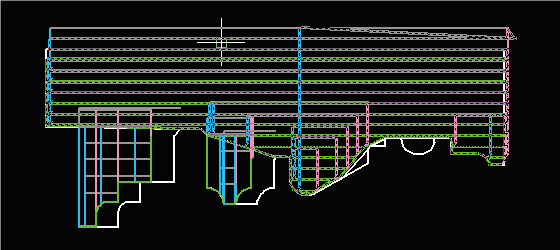

5、清晰高效的加工轨迹仿真
快速对已有的加工轨迹进行加工过程模拟，以检查加工轨迹的正确性。
6、快速的内置代码编辑工具
在代码编辑对话框中，可以手动修改代码，设定代码文件名称与后缀名，并保存代码。右侧的备注框中可以看到轨迹与代码的相关信息。
技术特点
1、基于二维平台CAXA电子图板打造，不仅在学校使用多，在企业中也有广泛应用。
2、被评为“教育部优秀职业教育软件”，纳入“教育部现代远程职业教育资源建设”项目。
3、具有刀库与车削刀具管理与维护、轨迹生成和仿真、通用后置处理及管理树功能，该软件提供了功能强大、使用简洁的轨迹生成手段，可按加工要求生成 各种复杂图形的加工轨迹。
