ATPDraw这款软件真的帮了大忙，它把原本复杂的ATP-EMTP仿真变得特别直观。以前搞电磁暂态计算，光是面对那些固定格式的文本输入就让人头大，很多电力技术人员空有一身本事却不敢上手。ATPDraw直接用图形化界面解决了这个问题，你只需要用鼠标拖拽元件、连线，它就能自动生成所需的输入文件，真正做到了所见即所得。软件里预置了300多个库组件，涵盖了从线路电缆到同步电机、控制系统等方方面面，做闪电研究、谐波分析或者绝缘协调都特别顺手。我个人最喜欢的是它的“粘贴数据网格”功能，复制复杂组件的参数简直不要太方便。最近的v7.7版本还优化了潮流计算，增加了浮动可控电压源和TACS PWM信号源，甚至支持直接调用外部DLL函数，扩展性很强。虽然它需要许可才能运行求解器，但作为人机对话的图形接口，它让ATP-EMTP的强大功能不再高不可攀，绝对是电力仿真领域不可或缺的利器。

ATPDraw是来自国外的一款操作简洁，功能强大的电路仿真模拟软件。在ATPDraw中，用户可以使用鼠标构建电路并从菜单中选择组件，然后ATPDraw根据“您看到的是什么”以适当的格式生成ATP输入文件。仿真程序ATP和绘图程序可以与ATPDraw集成。需要许可才能使用求解器ATP。

ATP-EMTP是目前应用得最为广泛的电磁暂态计算的标准程序。从概念讲，EMTP可应用于任何电路的电磁暂态现象计算。但是另一方面，因为它的庞大功能，在只有固定格式的文本输入方式时，它的应用相当困难。许多电力技术人员虽然知道ATP-EMTP的潜在应用价值，但苦于入门艰难，迟迟不敢尝试ATP-EMTP的应用。ATPDraw就是为了解决这个问题而开发的，它是建立计算模型用的人机对话图形接口。ATPDraw准备了电力系统各种元件的图符，点击这些图符，可打开相应的图框，输入有关参数。连接这些图符，可构成所需要的电路。各个元件的图框都带有帮助功能，提示各参数的定义。ATPDraw还具有设定时间步长、计算时间、输出要求及各种特殊要求（如频率扫描）的功能。ATPDraw生成文本输入文件，执行ATP时实际上还是通过文本输入文件。有了这个工具，使ATP-EMTP的利用大大方便了。

功能介绍

1、电磁暂态方案

2、时域分析或稳态频率扫描

3、闪电研究

4、转换研究

5、谐波分析

6、绝缘协调

7、电力电子和高压直流

8、电机

9、控制系统

10、线路和电缆参数

11、支持Windows XP / 7/8，32位。

12、所见即所得

13、基于鼠标的CAD

14、300个库组件

15、广泛的帮助文件系统

软件特色

混合变压器。

核心选项，用于添加额外的磁化特性段斜率等于指定的最终斜率电感。基于最终斜率电感的核心选项初级 - 次级短路阻抗。

混合变压器：3种绕组配置中电感的设计校正。同步机。新组件SM。 SUP支持;多质量(最多4个)，类型58/59机器，并行操作(相同总线)和全输出控制。

粘贴数据网格。添加了新的粘贴选项;使用数据名称。这便于在两者之间复制数据复杂的组件，如同步机器。复制/粘贴选项的工具栏布局。

探针线电压。新探针以正或负序列输出相电压输出(n-相)探针分支电压。固定覆盖3个以上的阶段。不再引入高欧姆分支卡。

模型分组。 UseAs名称显示在组内的组件模型中将自动分配一个正确的UseAs字符串。

支持组件中的png图像和更好的图像缩放。

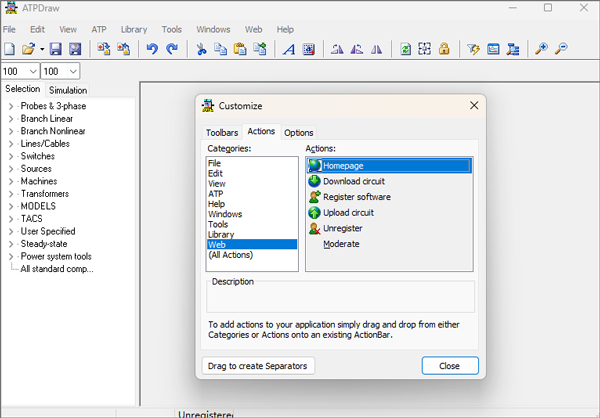

支持连接MySQL数据库www。 atpdraw。净。注册，上传/下载案例，上传/下载直接嵌入ATPDraw中。

增加了新的成本函数模型WRITEMAXMIN。将单个值写入lis文件并在之后读回模拟。

支持多次运行(PCVP)并包含View模块。

优化：使用梯度法，遗传算法或单纯形优化电路变量退火程序。与成本函数和电路变量进行通信。

加载流量组件与ATP |设置上的新页面一起添加。

更新日志

v7.7版本

电路节点命名中改进了连接相序继承。

通过适当的电压缩放改进潮流计算组件。

修复了读取 v5.8 图标格式的错误。

修复了早期 v7 项目文件中数据最小值/最大值的错误。

为拖放程序添加了保护措施，以防止崩溃。

堆栈大小重置为默认值（最小 16 kB，最大 1 MB）。

新增组件：

浮动可控电压源。理想变压器 T18 和 TACS 源 T60 组合。CTRL_VOLT

带外部调制功能的 TACS PWM 信号源。TPWM6E

TACS 数学 SQR 和 POWER

内部求解器

ATP 菜单下的 “求解器设置” （包含用户控制和 “运行求解器 ”菜单项）

修复了标准 PI 线中的许多错误，以及 IND_RP 组件中的错误。

现在支持多种 XFMR 和 BCTRAN 组件。修复了 BCTRAN 三重核心和 XFMR 尺寸方面的错误。

新增了潮流计算分量 LF_PQ、LF_UP 和 LF_TQ。LF_PQ 分量在瞬态分析中包含一个阻抗 PQU。当将其放置在与电机（SM 或 UM）相同的节点上时，这些分量将使用已获得的电压和角度进行初始化。

电力系统工具箱组件直接以编译代码的形式实现。谐波、继电器和通信交易的处理速度显著提升。

模型解析器（词法分析器、语法分析器、求值器）。

涵盖了大部分功能，包括 DELAY 和 LAPLACE（但尚未涵盖 COMBINE 和 DIFFEQ/DERIVPOL）。

数组赋值涵盖了 x[i+1]:= y, x[1..3]:=y[3..5], x[1..3]:= [a,b,c]

可以使用 FOREIGN('MyDLL','MyDLLproc', MyInput[1], 3, MyOutput[1],3) 直接调用外部 DLL 函数，其中 DLLproc 必须遵循 MyDLLproc(input:*double, numin: integer, output: *double, numout:integer) 并遵循 stdcall 约定。

不支持嵌套模型，也不支持 Type 94。

调试选项功能齐全，但由于缺少界面而无法使用。

TACS。

涵盖大部分功能，包括所有源、设备和 Fortran 语句。

序列尚未排序。求解序列：源、线性与非线性（可能包含迭代）、器件与逻辑。

非线性数学块（预定义的 Fortran 语句）的可选迭代。
