cad源泉设计插件yqarch6.7.4版本

软件特色

-提供中文简体、中文繁体、英文三个语言版本，请对应下载

-提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置

-你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整

-功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯

-提供丰富的"装饰构件"、"建筑构件"和"建筑符号"绘图命令，建筑门、窗、墙、柱随时随地自动修剪

-提供类似 ACDSee 的图库管理，操作直观、维护方便

-强化了 AutoCAD 的部分基本功能，如"文字处理、尺寸标注、图层管理、编辑与绘图"等等

源泉设计cad插件怎么安装到cad软件中？

1、在本站下载解压，得到cad源泉设计插件yqarch6.7.4版本软件包；

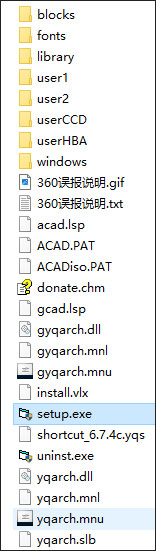

2、打开文件夹找到setup双击运行；

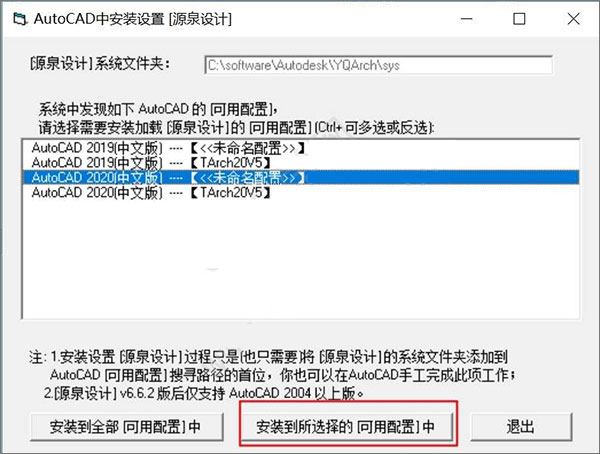

3、选中需要加载的配置，比如AutoCAD2020中文版，点击安装到所选中的配置中；

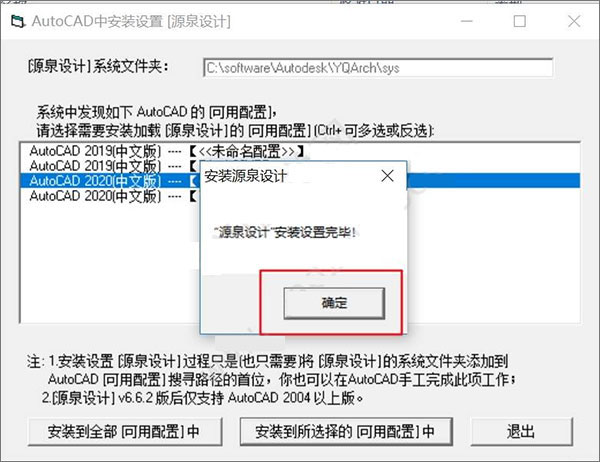

4、之后便可以看到源泉设计已经安装完成啦；

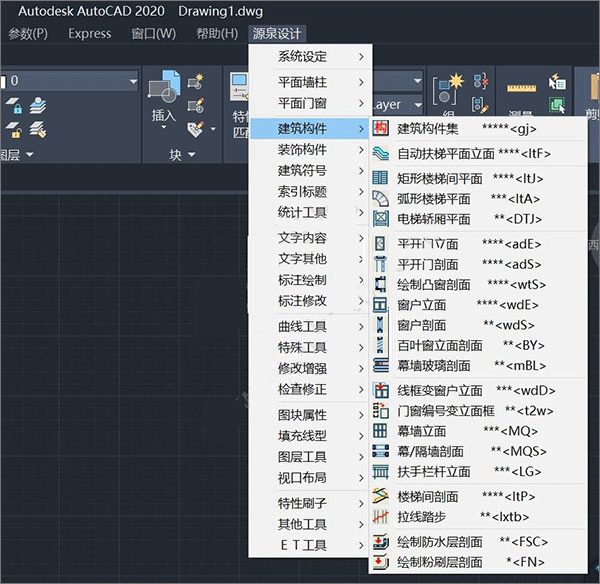

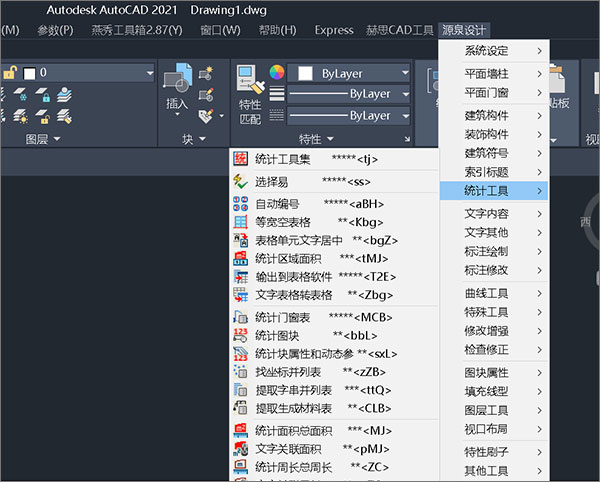

5、如下图所示，打开Autocad软件，即可看到源泉设计；

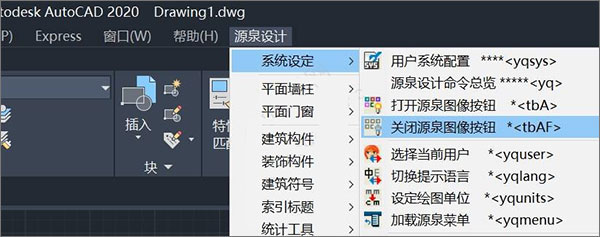

6、如果左侧出现一堆图标，可以一键关闭；

7、如果不显示源泉设计菜单，可在命令栏输入yqmenu回车加载；

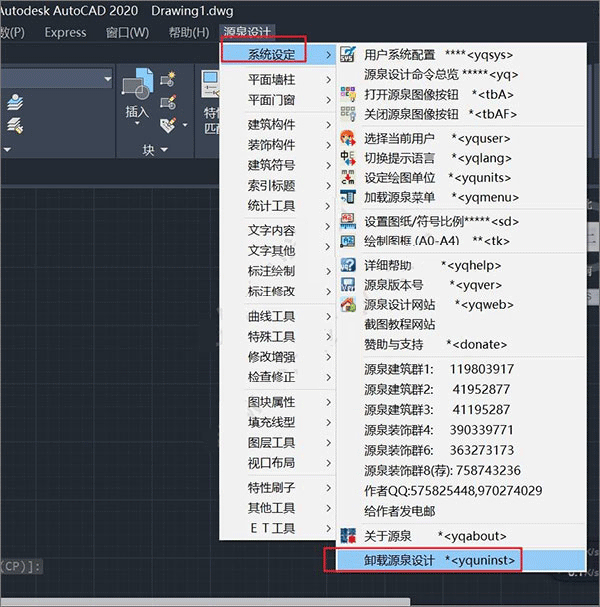

8、如果要卸载的话，那么点击系统设定-卸载源泉设计，卸载后再删除安装文件夹即可。

系统要求

软件授权：免费、免注册软件

软件语言：简体中文/英文版，繁体中文/英文版

运行环境：Windows XP/2000/2003/Vista/7/8/10，AutoCAD 2004-2023(32bit/64bit)，浩辰CAD8,2020-2021

有关问题

1、安装“源泉设计”之前建议先查杀电脑中的CAD病毒，否则有可能影响安装进程。

将“源泉设计”软件包解压到你指定的任意文件夹(如:“D:\yqarch\sys”，注:路径中不能含有括号)，点击一键安装程序setup.exe(浩辰CAD用浩辰gsetup.exe)，按提示选取需关联的AutoCAD/浩辰CAD用户配置文件(Profile)就可以简单完成安装设置过程。

如果您使用WIN10操作系统，请在AutoCAD中添加源泉的系统文件夹为受信任的位置: yqarch\sys。

2、AutoCAD：

● 如果一键方法安装不成功，请将sys\install.vlx文件拖拽入AutoCAD绘图区也可完成“源泉设计”安装；

● 如果启动文件“sys\acad.lsp”与你的自编程序冲突，安装后可直接删除之，此时应该将“源泉设计”启动文件yqstart.lsp加入到AutoCAD的启动组(用AutoCAD的ap命令)；

● 在天正建筑(5.0-9.0)环境下的安装方法与上述相同。

● 强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装就可以了。

3、浩辰CAD:

● 如果一键方法安装不成功可改用手动安装，方法如下：

手动安装源泉设计方法

如果一键安装程序未成功或者您喜欢自己动手，可以用以下方法安装“源泉设计”(两者无区别)：

● 将“源泉设计”软件包完整地解压到你指定的任意文件夹(如:“D:\yqarch\sys”，注:路径中不能含有括号)；

● 启动AutoCAD/浩辰CAD，运行系统配置程序“菜单(menu)\工具(Tools)\选项(Preferences)”:

  a) 在弹出的系统配置对话框中选择“文件(Files)\支持文件搜索路径(Support File Seach Path)”；

  b) 按【添加(Add)】按钮加入 源泉设计 的系统路径，如“D:\YQArch\sys”；

  c) 然后按【上移(Move Up)】按钮将此路径上移至其余路径的最上端；

  d) 按"OK"按钮退出系统配置对话框；

● 退出重新进入AutoCAD/浩辰CAD，安装完毕！

更新日志

v6.7.4版本

1、支持 AutoCAD 2024(32bit/64bit)；

2、支持 浩辰CAD 2023(32bit/64bit)；

3、修正“箭头引线(aaX)”/“自设索引号1~9(s1~9)”命令，在浩辰CAD中在强制源泉标注样式时箭头大小不统一的bug；
