济安横断面设计软件官方版是由上海济安交通工程咨询有限公司的JASOFT团队开发的一款轻便高效的横断面辅助绘图工具。它拥有多种强大功能，包括标准横断面默认生成、快捷增减和调整断面元素位置、自动优化断面宽度设计、快速标注及自定义标注、图纸预制风格调整以及设计成果输出等功能，能够显著提升道路设计人员的工作效率和设计质量。
软件的标注功能新增了三种类型：系统标注、横向标注和纵向标注，并支持隐藏/显示局部标注段。插入文字与图片的功能也得到了增强，用户可以自由修改字体、大小、颜色等属性，并通过剪切板或外部文件导入图片。样式功能提供了多种画风选择，包括实景和简绘两种风格，还增加了天空样式和地基样式填充选项。
软件的特色在于快速生成初始方案、直接输出平面效果图、任意编辑断面元素、辅助计算功能以及多种自定义样式等。使用说明部分详细介绍了界面布局和快捷键操作，比如Ctrl+N新建、Ctrl+S保存、F12另存、Ctrl+P导出等功能键。
总的来说，济安横断面设计软件凭借其丰富的功能和灵活的操作方式，能够帮助道路设计师快速完成高质量的设计工作，减少重复劳动并提高效率。对于需要频繁处理横断面设计的工程师来说，这款工具无疑是一个强大的得力助手。
软件功能
一、标注
标注类型增加到三种：系统标注（原标注办法）、横向标注、纵向标注。
系统标注中，可对局部标注段进行隐藏/显示设置。
可选择横/纵向标注，自由定义。标注段的文字内容可任意修改，其可随意移动和删除。
可在标注样式选项卡中自定义标注颜色。
二、插入文字与图片
新增插入文字功能，可修改其字体、大小、颜色和样式，也可随意删除或移动位置。
新增系列文字功能，自动在断面面板中生成成组文字，显示各元素名称。
新增插入图片功能，可通过剪切板或外部文件中导入图片，并可删除、移动或调整大小。
三、样式
提供专用的样式输入面板，可调整画面风格、天空样式和地基样式。
提供实景和简绘两种画面风格
增加了天空样式，可对地基进行自由填充，构成多样组合。
软件特色
1、快速生成初始方案，减少重复工作;
2、直接生成平面效果图，无需 PS 处理;
3、断面元素任意编辑，可实现不同的元素组合方案;
4、实现辅助计算功能，快速逼近最合理方案;
5、内置多种画风，供不同场景选择;
6、标注及箭头样式自由定制，满足各种业务需求;
7、自定义文字及图片，更加灵活多变。

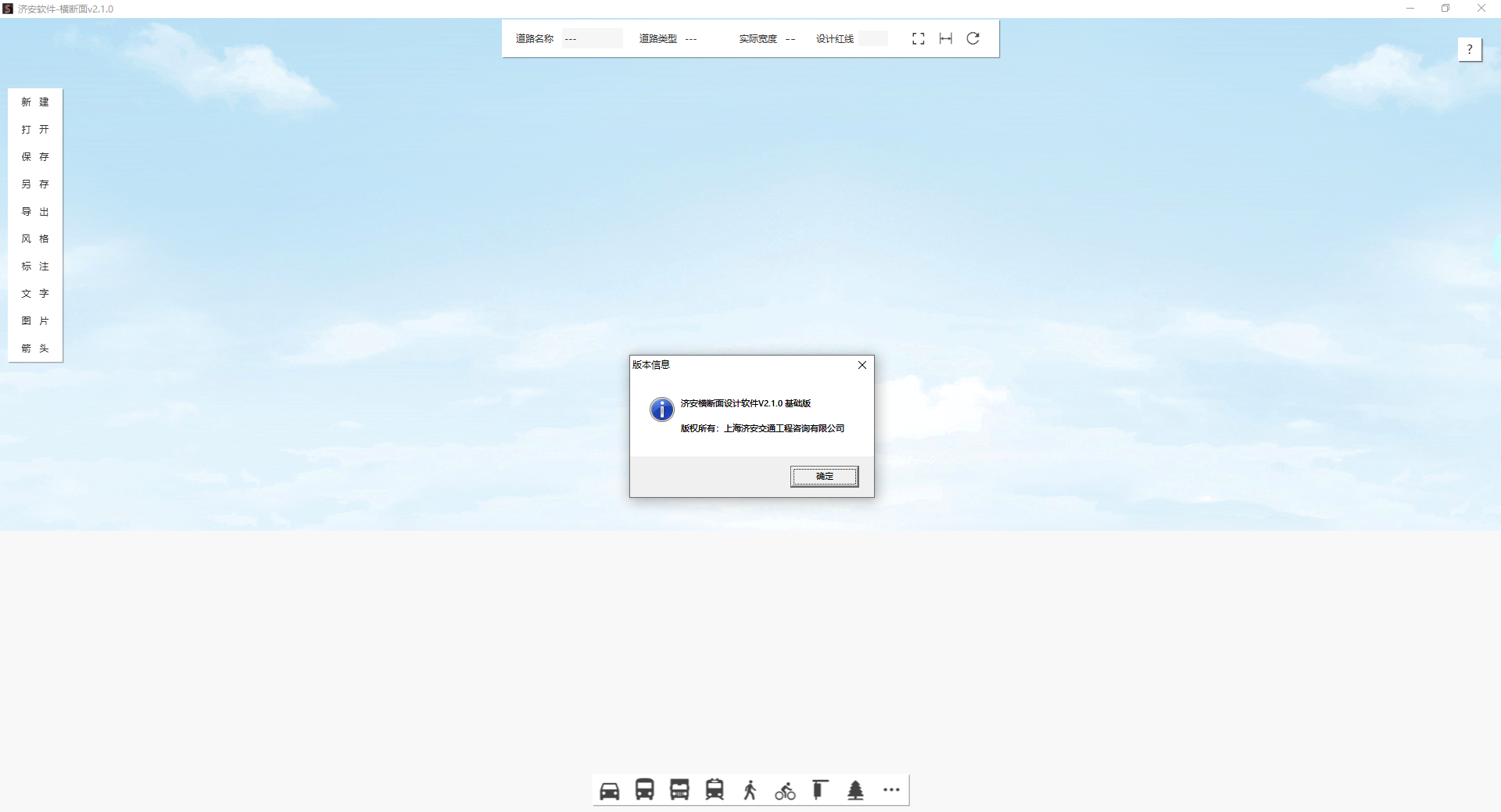

使用说明
1、题目栏：展示软件称号和文件保留环境的提醒。
2、视图区：展示断面设计方案。
3、上方东西栏： 展示路途根基信息，和完成加入标注，辅佐计较等性能。
4、左边东西栏：完成画风及模板等图形调剂性能,及可以经由这些操控键位将断面元素加入进断面内。
5、下方东西栏：可以经由这些操控键位将断面元素加入进断面内开辟团队简介等信息。
6、帮忙操控键位：用户手册，开辟团队简介等信息软件用户手册 济安横断面场景布局组成。
济安横断面设计软件快捷键
Ctrl+N 新建
Ctrl+O 打开
Ctrl+S 保存
F12 另存
Ctrl+P 导出
Ctrl+R 切换画风
Ctrl+T 切换天空
Ctrl+D 打开标注样式对话框
Ctrl+W 打开箭头样式对话框
Ctrl+E 居中
Ctrl+Q 插入标注
↑↓ 调整断面元素高度（选中断面元素时）
←→ 调整断面元素宽度（选中断面元素时）
DEL
删除断面元素（选中断面元素时）
删除标注（选中标注时）
Enter 重计算
