中望结构仿真软件是一款功能强大的有限元结构分析平台，它不仅能建模还能进行仿真分析。这款软件帮助企业缩短研发周期、降低成本，同时支持多种CAD格式文件的导入和导出，兼容性强。新版本增加了许多实用功能，比如将单元或节点放在一个集中以便统一操作，还新增了梁截面三维渲染功能，让设计更直观。
软件界面友好，操作简单，适合快速上手。它的建模能力也很强，支持参数化建模和混合建模，还能进行高效的网格划分。在复合材料领域，软件提供了详细的铺层定义和材料方向设置，满足了专业需求。总的来说，这款软件功能全面、性能稳定，非常适合工程师和设计师使用。
我觉得中望结构仿真软件在处理复杂结构分析时表现尤为突出，特别是新增的三维渲染功能让设计结果更直观，对提升工作效率有很大帮助。
软件特色
一、建模及数据交互能力强
- 强大的建模及数据交互能力。
- 与中望3D高度结合。
二、zwsim与ZW3D无缝集成
- 强大的Override混合建模核心。
- 基于历史的特征建模。
- 强大的数据交换能力。
- 强大的几何缝合能力。
- 支持20几种图形格式交换，覆盖标准格式及商业格式。
- 强大的局部容错纠错能力。
- 支持参数化建模。
三、计算结果精确可靠
- 数百个验证和NAFEMS基准测试问题支持。
四、网格划分高效便捷
- 智能的自适应网格划分技术。
- 网格局部自动细化，高效快捷。
软件功能
1、多种仿真分析类型，满足不同场景应用需求
支持线性静力学分析、屈曲分析、模态分析、动力学分析、非线性分析、传热分析等分析类型，满足结构的强度、刚度、稳定性、振动及热传导等多种应用场景的分析需求。

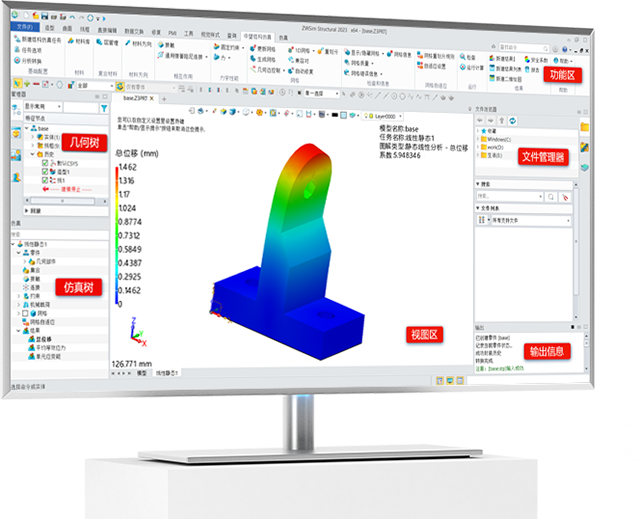

2、界面友好，易学易用

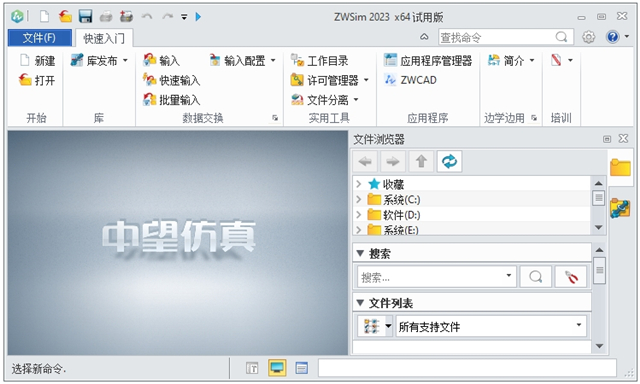

清晰的工作流和友好的GUI，用户只需简单学习即可快速上手。

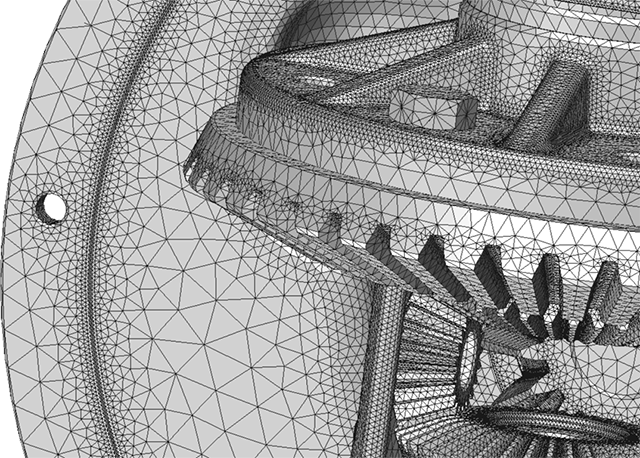

3、强大的网格剖分能力，快速生成高质量网格
采用先进的德劳内+前沿推进法网格剖分技术，支持1D/2D/3D网格尺寸控制，高效实现千万级别网格剖分。

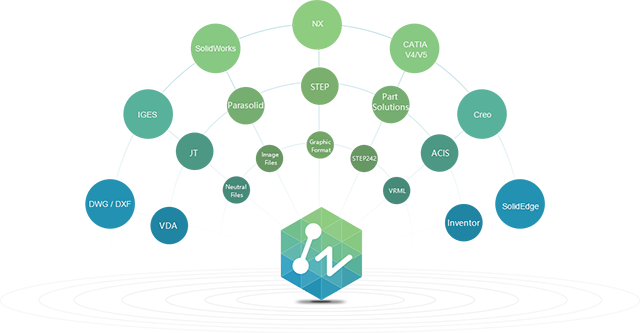

4、出色的格式兼容，让数据交互无障碍
兼容20余种标准格式和主流商业格式的CAD模型文件，支持bdf（Nastran）仿真数据文件格式的导入和导出。

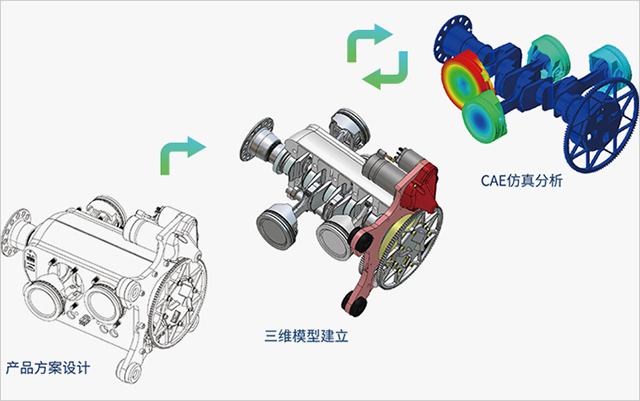

5、强大的建模能力，集建模与仿真于一体
基于自主三维几何建模内核，支持参数化建模、混合建模等，全面提升建模效率和体验。
中望结构仿真复合材料功能介绍

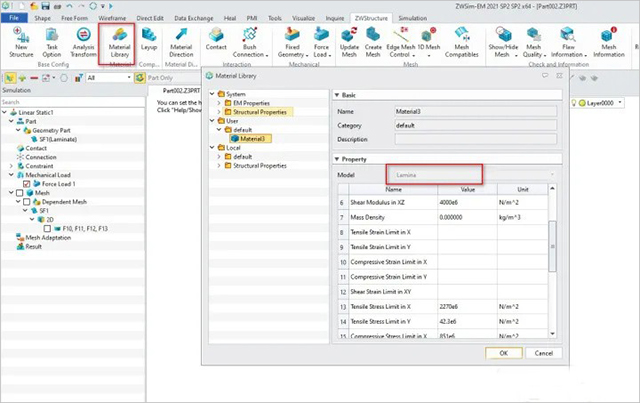

1、进入结构仿真环境后，Ribbon栏会出现ZWStructure标签，此标签下的菜单栏功能对应页面左侧的仿真树：材料库、接触、连接、约束、载荷、网格、结果显示等功能，以及针对复合材料的铺层、材料方向功能。绝大部分功能可同时在菜单栏仿真树上实现。此例中首先进行材料定义。层合板普遍使用正交各向异性材料，在材料库中选择Lamina类型，并输入材料纤维方向和横向的材料参数。

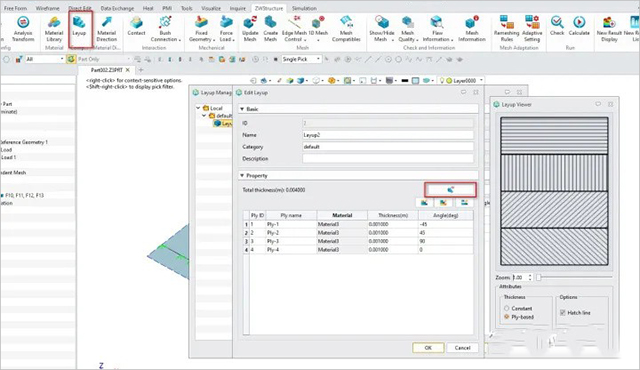

2、接下来进行铺层定义。层合板是由多层不同材料和厚度的壳单元按照一定的铺层角度堆叠而成，因而在铺层定义中需要指定每一层的材料、厚度及铺层角。层合板的厚度为各铺层厚度之和。此处为方便各层使用相同的材料和厚度但不同的铺层角。点击铺层预览，可将当前铺层的信息可视化，方便用户检查。

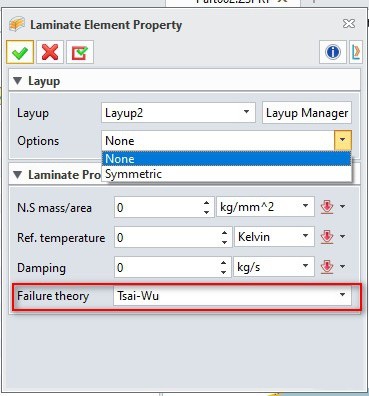

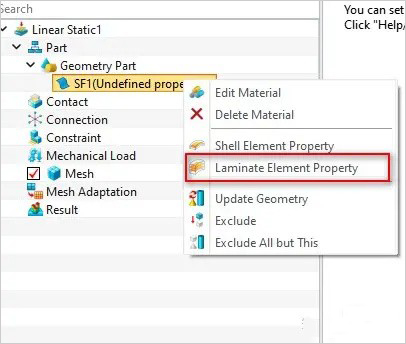

3、完成铺层定义后，右键仿真树中的几何体，在层合板属性中选择新建的铺层，并按实际情况设置其他属性参数，如可选择对称层合板，或者失效系数。
-单元属性
- 层合板属性

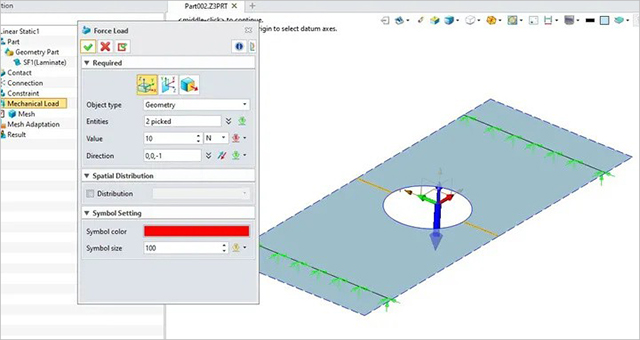

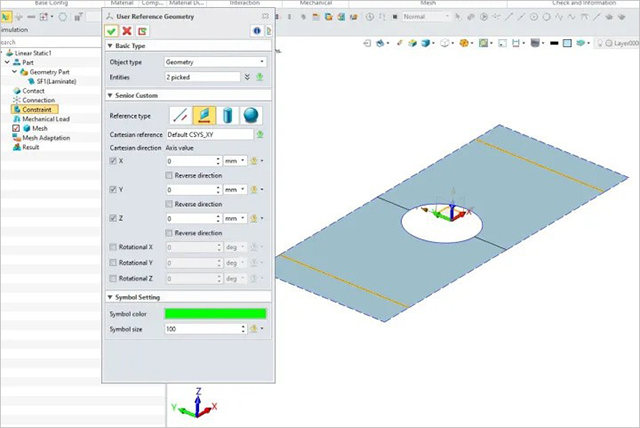

4、在平板靠两侧的横向分割线上约束三个平动自由度，同时沿着平板中心线指定沿负Z向的合力500N。
- 约束设置
- 载荷设置
5、ZWSim提供较为方便的自动网格剖分功能，用户只需选择单元阶次和网格疏密程度/尺寸，即可划分网格。对于壳和层合板单元，自动网格破分功能默认采用三角形单元。为了得到分布更为均匀的应力，在得到自动划分的网格后，在模型对应的网格面上更改网格类型为四边形。再次划分，可得到四边形单元。更多网格控制的功能可在菜单栏“网格”部分完成。

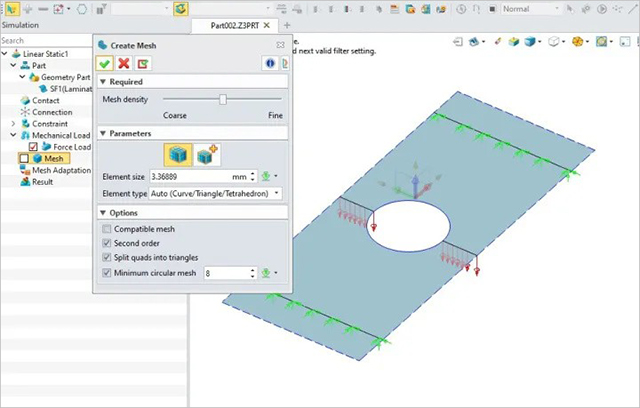

- 自动网格剖分

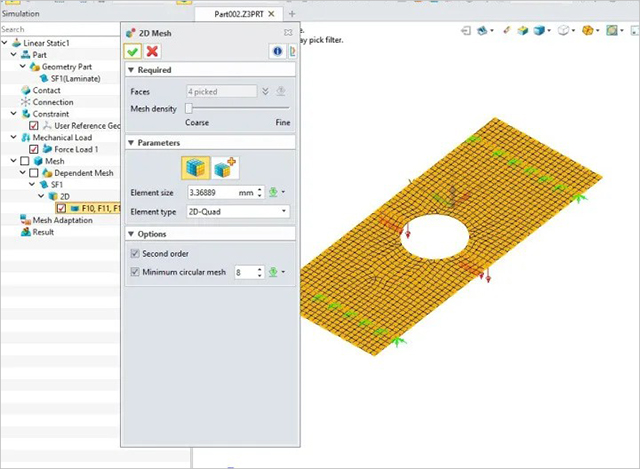

- 单元尺寸和类型设置

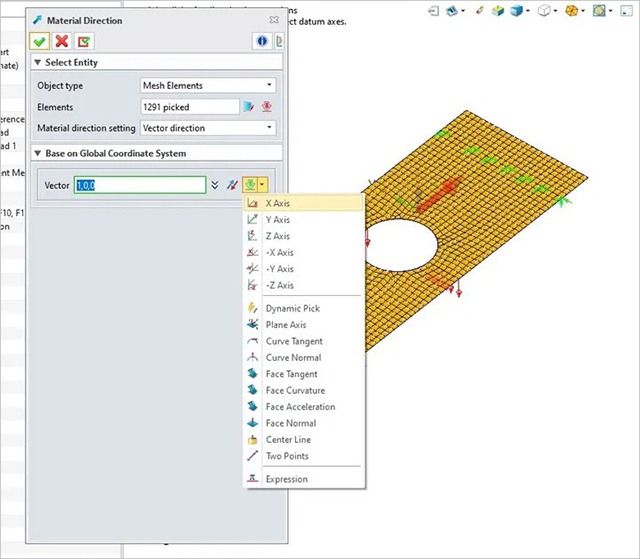

6、对于复合材料，还需要在菜单栏中进行材料方向的定义。选中对应的几何或网格，通过向量或夹角方式设置单元材料方向，也可采用默认设置（单元方向）。这里设置所有单元的材料方向为全局X轴正方向。通过右键网格面，可选择显示或者隐藏材料方向。
- 材料方向定义

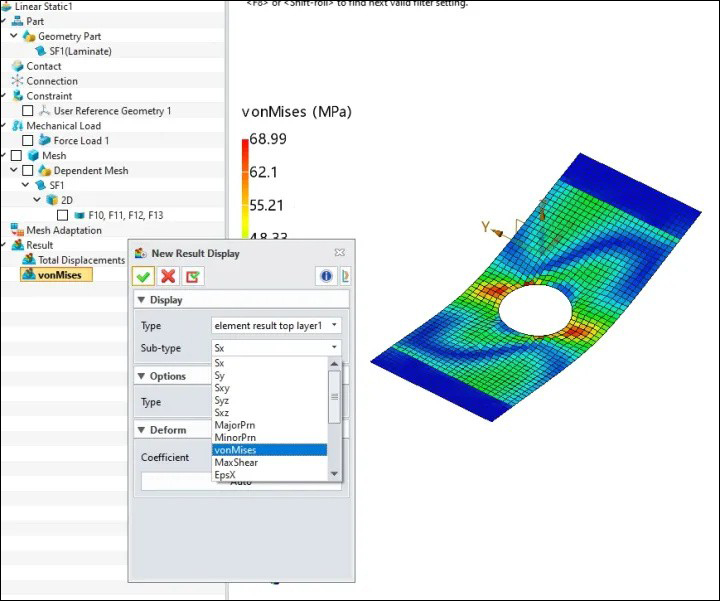

7、完成以上所有步骤后，即可运行计算。ZWSim中的复合材料采用经典层合板理论，即各层之间不会发生相对移动，因此各个铺层的位移结果相同，但应变和应力等结果则不同。同时，软件对每一层也输出其顶部和底部的应力值，故在查看Mises应力值的时候，需要第几层（layer）的顶部或者底部结果。

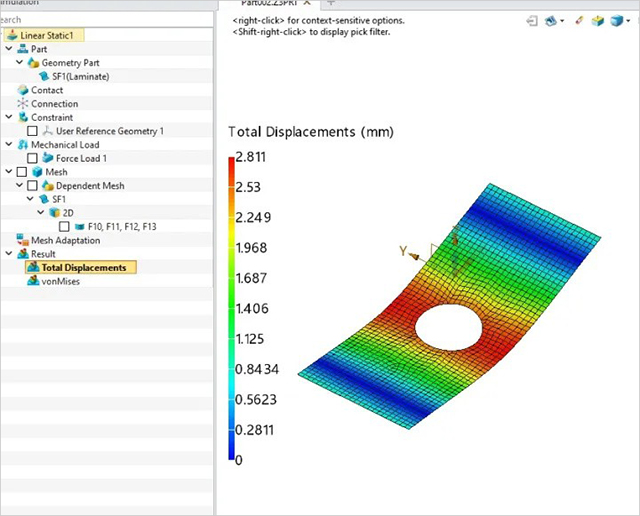

- 位移结果
