纬地三维道路cad系统 v8.0.9

这篇文章主要介绍了纬地道路三维集成CAD系统（HintCAD）的功能及其与AutoCAD的关联。这款软件基于AutoCAD平台开发，主要用于公路路线设计、互通立交设计和三维数字地面模型设计等领域。它能够高效绘制道路模拟图、分析建筑环境并精准核算建设成本，并通过卫星制图技术提供地质勘测数据，显著提高项目勘察设计效率。

文章详细讲解了软件的各项功能，包括平纵面设计、横断面设计、接口与模式选择、超高加宽处理等。特别提到的“点到曲线”功能可以快速将多点坐标转换为桩号数据，极大提升了设计师的工作效率。此外，软件还提供自动审核功能，确保设计符合行业标准。

文章最后强调了纬地软件与AutoCAD之间的紧密关系。AutoCAD为其提供了基础图形功能和平台支持，而纬地则在道路设计方面进行了专业扩展。两者协同工作，显著提高了道路工程的设计效率和质量。

个人觉得这款软件非常适合需要高效完成道路设计的工程师使用，尤其是其批量处理功能和与AutoCAD的良好兼容性，大大节省了设计师的时间和精力。

软件功能

【平纵面功能】提供路线平、纵面线形设计的常规计算和多种反算模式，能完成对各种线形组合的计算和绘图；同时，采用动态拖动技术，灵活实现对交点、变坡点、曲线半径、长度及坡度的动态拖动与调整；能自动绘制输出符合现行规范要求的平、纵面设计图纸。

【横断面功能】提供参数化横断面设计与绘图功能，能批量自动化完成逐桩横断面设计（戴帽子）与绘图，自动计算横断面填挖方面积；提供设计控制、土方控制和绘图控制等功能，满足各类项目横断面设计对边坡、边沟设计型式、土方计算方式、绘图样式等的不同需求。

【接口与设计模式】提供了多种外业测设数据输入与转换的接口，同时支持现场定线（低等级公路适用）与纸上定线（高等级公路适用）两种设计模式，并支持多级断链和纸上移线等功能和需求。

【超高加宽与其他】支持多种路基超高、加宽渐变方式，自动依据相关规范进行路基超高、加宽的过渡设计与计算；支持多种类型的路基支挡、防护构造物处理；支持高等级公路沟底高程控制的横断面放坡设计模式；提供平、纵、横设计图纸的自动分图、排版与批量打印功能。

【设计审核功能】以公路行业标准规范为参考，提供路线几何设计“自动审核”功能，可自动完成“8大类、120余项专业内容的审核与检查”，一键式输出《项目审核检查报告》（含图表），在标准规范符合性检查的同时，为项目总体设计、安全性评价等提供支撑。

纬地三维道路cad系统如何快速查询多点位坐标对应桩号?

纬地三维道路设计系统中提供的“点到曲线”功能可以快速将外业勘测的散点数据快速批量转换为纬地软件能识别的桩号数据格式。

已知多点坐标，快速查询各点对应桩号具体操作

“点到曲线”功能位于纬地道路软件的“工具”菜单中。

该功能可以快速计算路线外任意一点至路线中心线的法线距离及其对应的桩号。

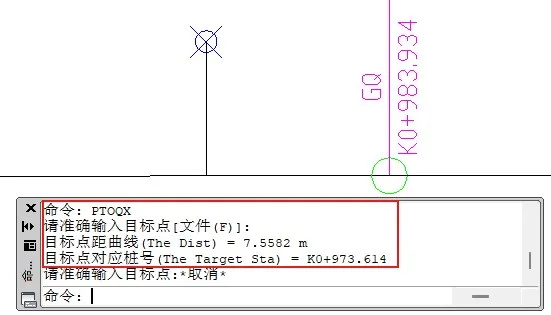

“点到曲线”的常规用法是：启用该命令，根据CAD命令行提示，可以直接在路线平面图上拾取一点或者输入点位坐标，系统即可在图中绘制该点至路线中心线的法线，并在CAD命令行实时显示该点距路线中心线的法线距离及其对应的桩号，如下图

该功能对于设计师需要实时查询路线外一点对应的桩号格外方便。

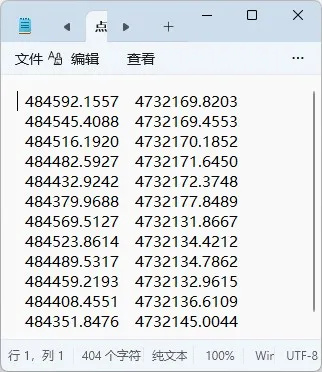

注意到：在使用点到曲线功能时，除了直接输入目标点之外，命令行还会有“文件（F）”的提示，这种方式即点到曲线功能的批量处理功能。当我们在CAD命令行输入F回车后，即可选择记录多点位坐标的文件，如下图

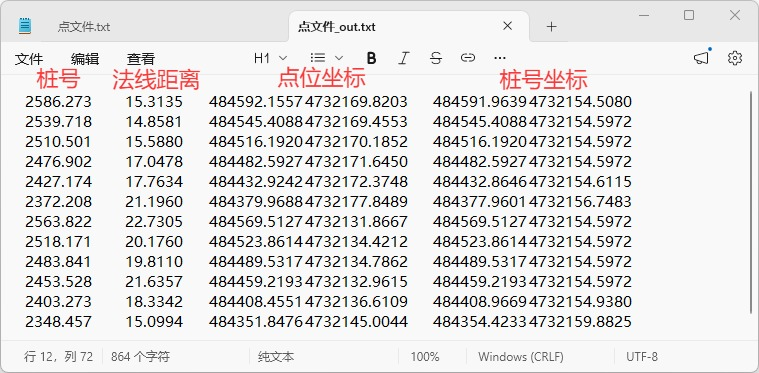

批量查询并自动输出各点对应的桩号、法线距离、坐标等信息的文件，如下图

纬地道路设计软件与CAD软件之间的关联

纬地道路设计软件与CAD软件之间存在着紧密的关联，两者相互配合，共同完成道路工程设计任务。

1、基础平台依赖:

纬地软件依赖CAD平台运行:纬地道路设计软件并非独立运行的程序，而是基于AutoCAD平台开发的二次开发软件。这意味着用户需要先安装AutoCAD，然后才能安装和运行纬地软件。

CAD提供基础图形功能:AutoCAD为纬地软件提供了强大的图形绘制、编辑、显示等基础功能，例如绘制直线、曲线、标注尺寸等。纬地软件则在此基础上，针对道路工程设计的需求，开发了专业的道路设计功能模块。

2、数据交互与共享:

图形数据共享:纬地软件可以直接读取和编辑CAD图形文件（DWG格式），例如地形图、路线平面图等。同时，纬地软件生成的路线、纵断面、横断面等设计成果也可以保存为DWG格式，方便在CAD中进行查看、编辑和打印。

属性数据交互:纬地软件可以将道路设计参数、工程量等信息存储在CAD图形的属性数据中，方便后续查询和统计。例如，可以将某段路线的设计速度、坡度等信息存储在对应的路线对象中。

3、功能互补与协同工作:

CAD擅长通用图形处理:AutoCAD在通用图形绘制、编辑、排版等方面具有优势，可以用于绘制地形图、构造物详图、工程布置图等。

纬地专注于道路设计:纬地软件提供了从路线设计、纵断面设计、横断面设计到土方计算、工程量统计等一整套道路设计解决方案，可以大大提高设计效率和质量。

协同工作流程:在实际工程设计中，通常使用CAD进行地形图处理、构造物绘制等工作，然后导入纬地软件进行道路设计，最后再将设计成果导出到CAD中进行后期处理和出图。

4、其他关联:

软件接口:纬地软件提供了与CAD软件的接口，方便用户进行二次开发和定制。

学习成本:由于纬地软件基于CAD平台开发，因此熟悉CAD操作的用户可以更快地上手使用纬地软件。

综上:

纬地道路设计软件与CAD软件是相辅相成、相互兼容、相互促进的关系，两者共同构成了道路工程设计的重要工具链，道路工程设计领域提供了强大的技术支持和解决方案。CAD软件为纬地软件提供了基础平台和图形功能，而纬地软件则扩展了CAD软件在道路工程设计领域的应用范围，提高了设计效率和质量。
