手里攥着 midas NFX 2026 这款全中文软件，感觉就像给复杂的工程世界配了个私人翻译官。以前搞结构、热、流体分析，总得在不同软件间跳来跳去，现在它把建模、网格划分、求解和后处理全揉在一个界面里，连那些刚入行的新手也能像玩积木一样快速上手。最让我心动的是它的“流固耦合”功能，不用切来切去就能一键搞定，这效率提升简直是把时间从指缝里抢了回来。安装过程其实挺有意思，解压、复制激活文件、跑注册表，这一套组合拳下来，看着软件图标亮起，那种成就感不亚于拆盲盒。它支持导入几乎所有主流 CAD 格式，不管是 Parasolid 还是 STEP，甚至那些复杂的接触对设置、刚体单元和插值单元的细微差别，都能通过直观的 GUI 轻松驾驭。特别是遇到计算报错，比如刚度矩阵奇异或者 CFD 收敛问题，软件自带的逻辑就像个经验丰富的老法师，告诉你该检查约束还是调整网格。对于咱们这种天天跟数据较劲的人来说，它不仅仅是一个工具，更像是一位懂你痛点的搭档，让那些原本枯燥的仿真任务变得既有温度又有深度，真正实现了从“能算”到“好算”的跨越。

midas NFX2026安装教程

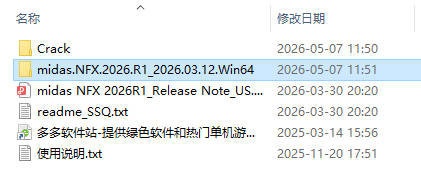

1、在本站下解压，得到midas NFX 2026 R1安装包和激活文件夹；

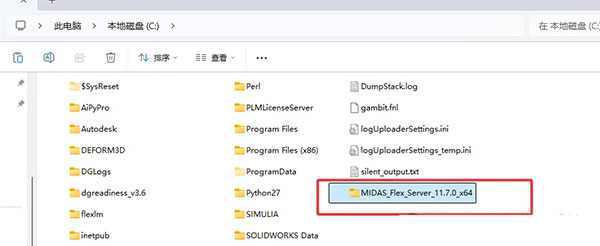

2、打开Crack文件夹复制midas flex server文件夹，到电脑C盘根目录下；

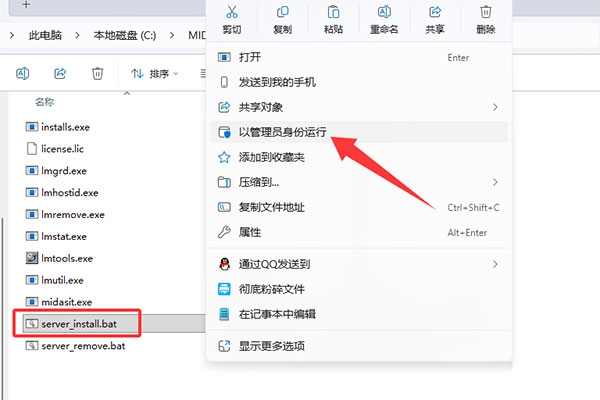

3、粘贴完成后打开文件夹，找到server_install，右键以管理员身份运行；

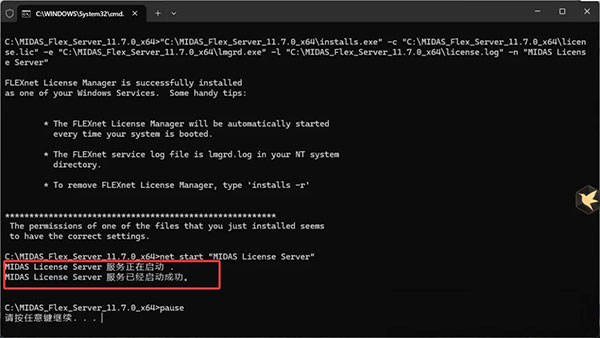

4、提示服务启动成功，关闭窗口；

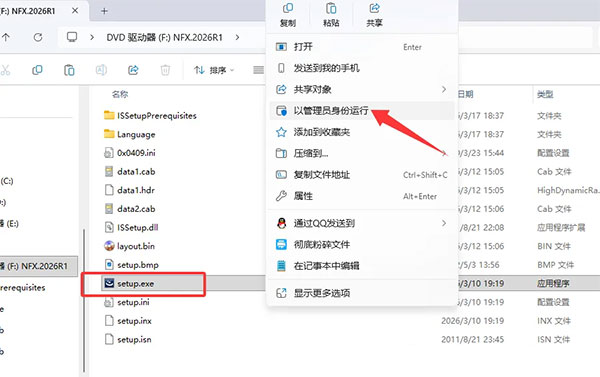

5、再回到安装包打开midas.NFX.2026.R1文件夹，以管理员身份运行setup；

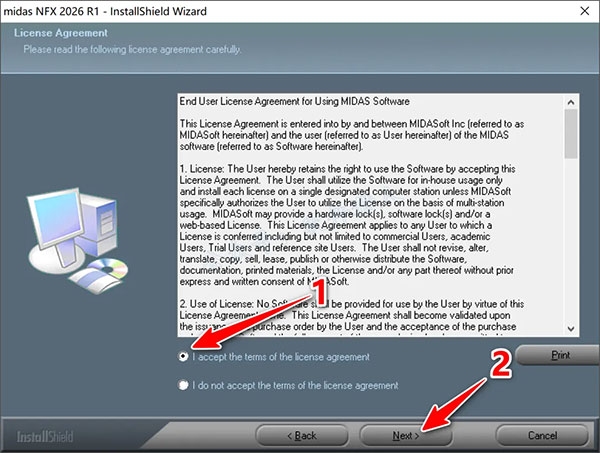

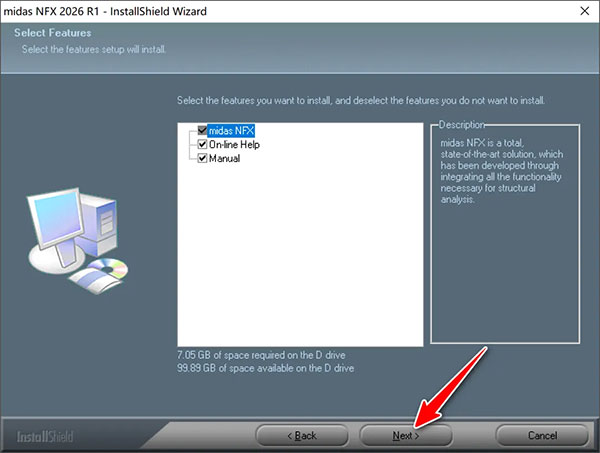

6、点击Next，勾选接受许可协议，然后点击下一步；

7、输入任意账户信息，默认安装目录进行安装，点击下一步；

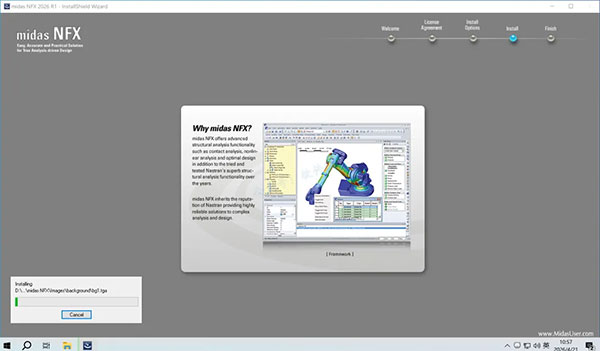

8、等待程序进行安装，直到安装成功；

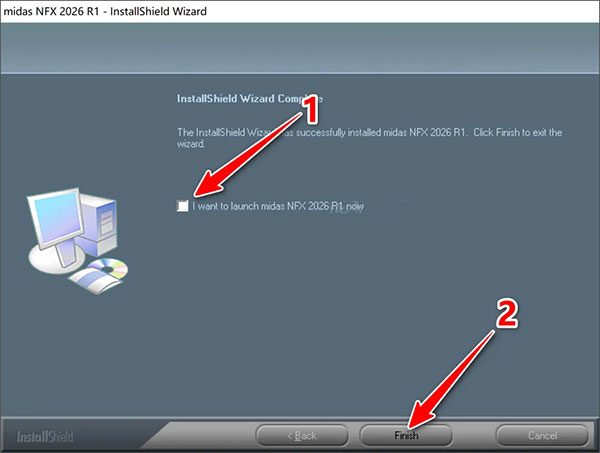

9、安装结束，点击下一步，去掉勾选，然后点击完成；

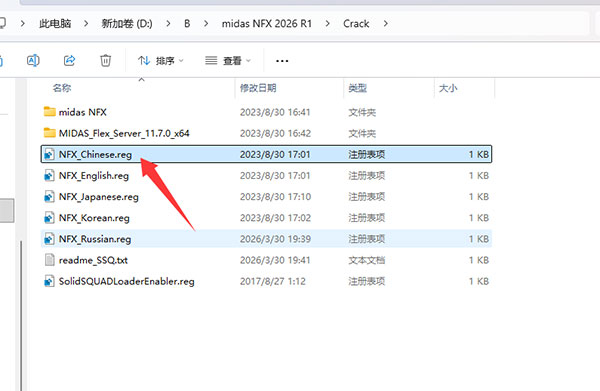

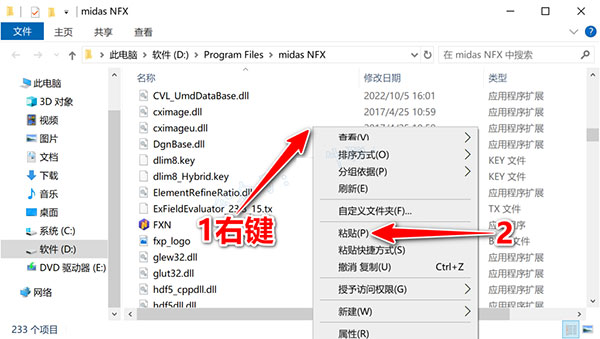

10、复制crack文件夹下的netapi32.dll文件，粘贴到软件的安装目录下；

11、再双击运行SolidSQUADLoaderEnabler.reg和NFX_Chinese.reg注册表文件，点击是；

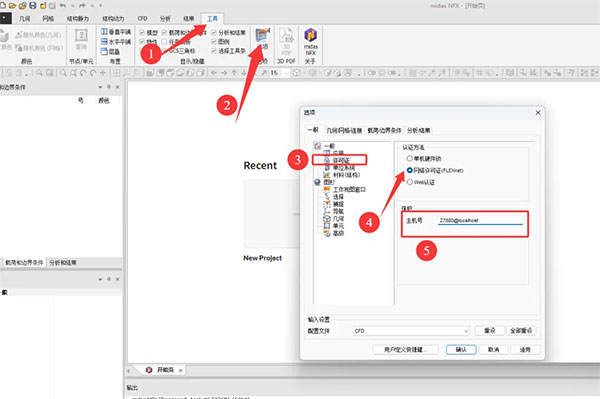

12、启动软件，依次点击：工具--选项--许可证--网络许可证（FLEXnet），主机号输入：27880@localhost。设置好之后点击确认；

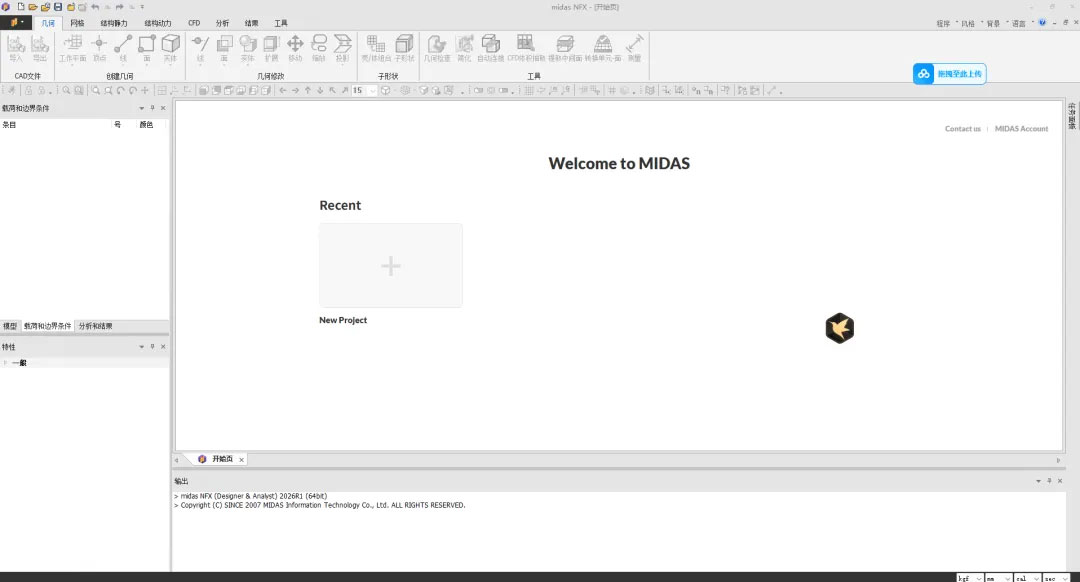

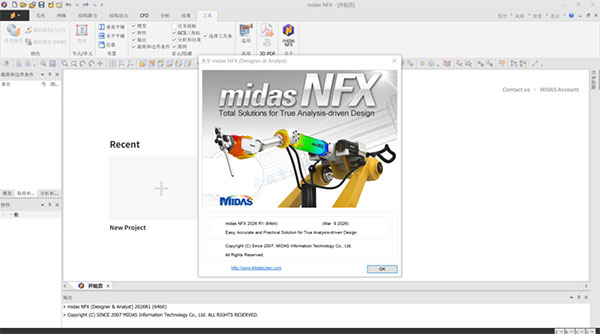

13、到此，midas NFX 2026 R1安装成功。

软件特点

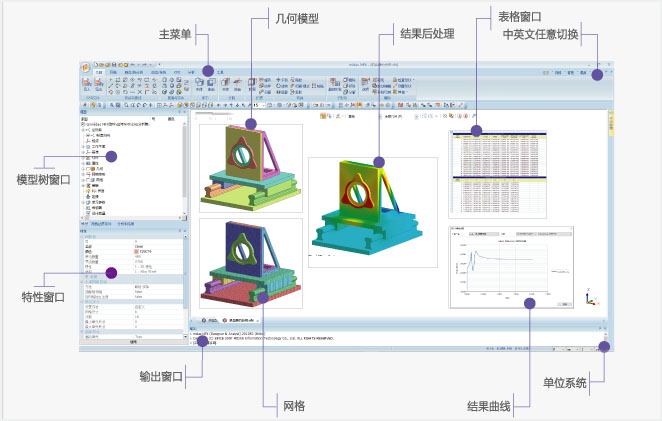

全中文操作页面

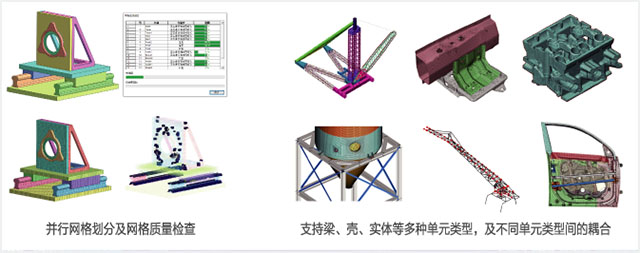

高效并行自动网格划分及网格质量检查

高速并行的自动网格划分方式

网格质量检查

提供丰富的单元库

智能化多工况管理机制

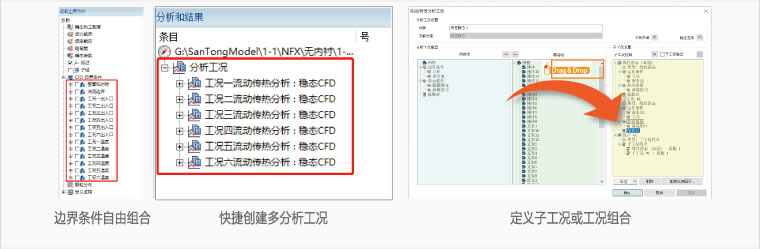

可自主对各种边界条件进行分组

基于当前的模型，可创建任意数量的工况

提供子工况/组合结果，可轻松查看各种加载条件下的结果

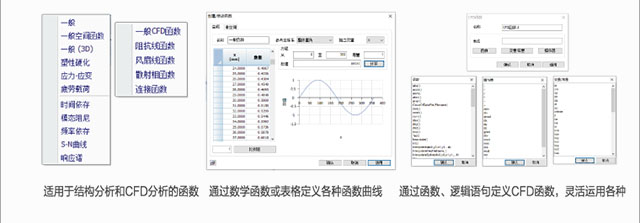

函数自定义

通过GUI方式便捷定义各种函数

可使用各种数学函数和逻辑语句

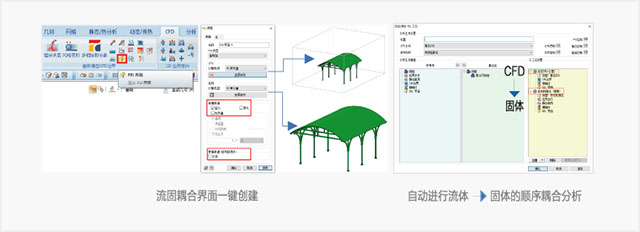

流固耦合一键设置

在结构、热以及CFD分析中均

无需在流固耦合界面进行节点耦合

可以像创建接触一样，一键进行单向/双向的流固耦合设置

流体结构的耦合分析，无需进行分析界面切换，在同一界面下完成

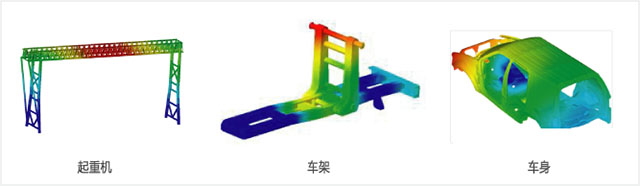

线性静力分析，非线性静力分析

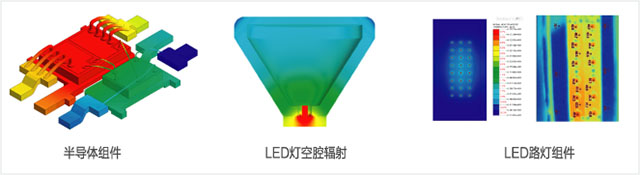

热传递/热应力分析

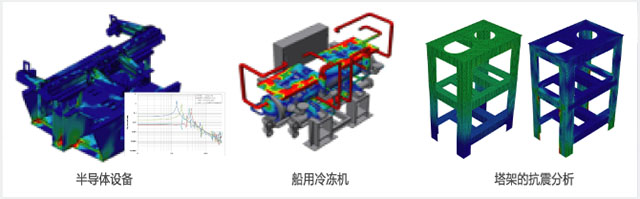

模态/屈曲分析，线性动力分析

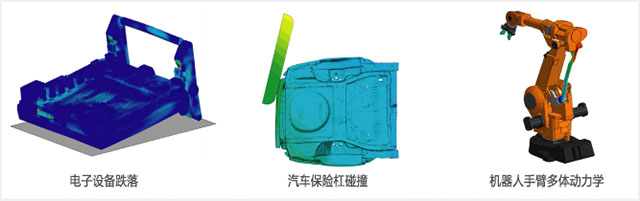

非线性动力分析，多体动力学(MBS）

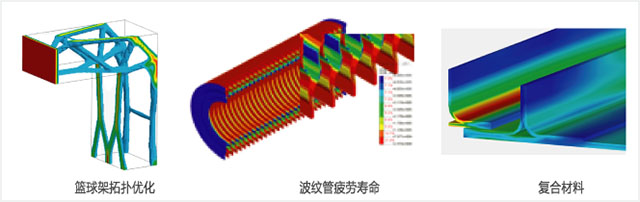

疲劳分析，复合材料，优化设计

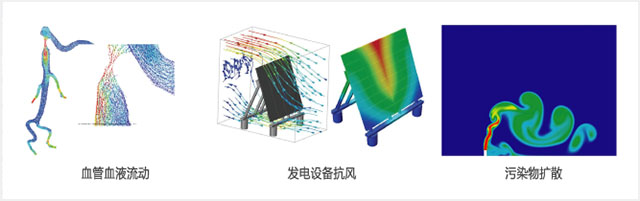

CFD

常见问题

1、NFX能导入哪些格式的CAD文件？

答：NFX提供了丰富的CAD数据接口，绝大多数商业CAD软件创建的几何模型均可导入到NFX中，文件格式包含 Parasolid(9-31)Files(*.x_t ; *.xmt_txt; *.x_b ; *.xmt_bin )； ACIS(R1-2020 1.0) Files(*.sat; *.sab; *.asat ; *.asab )； STEP(AP203、AP214、AP242) Files(*.stp; *.step)； IGES(up to 5.3) Files(*.igs; *.iges)； Pro-E(16-Creo 6.0) Files(*.prt; *.prt.*; *.asm; *.asm.*;)； CATIA V4(CATIA 4.1.9-4.2.4) Files(*.model; *.exp.*; *.session; )； CATIA V5(V5R8-V56R2019) Files(*.CATpart; *.CATproduct; )； Solidwors(98-2020) Files(*.sldprt; *.sldasm; )； Unigraphics(11-NX1847) Files(*.prt; )； Inventor Part(V6-V2020) Files(*.ipt; )； Inventor Assembly(V11-V2020) Files(*.iam; )； Solid Edge(V18-ST11) Files(*.par; *.asm; *.psm; )。

2、NFX中工作平面坐标系、整体坐标系和局部坐标系的差别？

答：在midas NFX，有工作平面坐标系、整体坐标系和局部坐标系三种。工作平面坐标系在几何建模时经常用到，很多几何功能当选择2D模式时，就是在工作平面坐标系的工作平面上完成的，工作平面始终是XY面。用户可根据建模需要，重新定义工作平面的位置。整体坐标系包含整体直角坐标系和整体圆柱坐标系，不能移动，始终保持不变。用3D模式进行建模，以及在施加荷载、边界条件时，如果涉及到坐标系，默认情况下都是参考整体坐标系。局部坐标系为用户自定义坐标系，用户可根据实际需要在相应的位置建立局部直角坐标系和局部圆柱坐标系，在定义荷载和边界条件时，可选择局部坐标系施加。

3、刚体单元(RBE2)与插值单元(RBE3)有什么差别？

答：刚体单元也称为刚性连接、多点约束(MPC)。刚体单元特点包含： a、刚度非常大，认为不会发生变形； b、用于连接多个节点并输入荷载或者边界条件，或者用于零部件之间建立连接 c、如果结构中局部的刚度明显较大，与其它部分的平衡会存在误差，导致数值计算精度降低，在这些地方使用刚性连接，可以保持计算精度。 d、可创建1对1或者1对多的刚性连接。 e、定义了刚体单元，就在节点之间定义了自由度的主从关系，主自由度控制从自由度，自由度之间的主从关系式称为刚体方程，主从自由度之间不存在相对变形。 f、定义多个刚体单元时要小心，一个节点不能同时成为刚体单元的从属节点。插值单元是约束节点之间相对运动的单元，从节点的运动定义为多个主节点运动的加权平均。插值单元的特点包含： a、将力或者质量分配到多个节点时有用，所有连接的主节点分配相同的荷载或者质量。 b、与刚性单元相比较，插值单元是柔性连接。 c、插值单元可用于连接不同单元类型的网格组，实体与壳体，实体与梁等。

4、NFX中销轴连接和螺栓连接怎么简化模拟？

答：销轴连接：使用刚性连接(Rigid Link)和弹簧(Spring)创建销钉连接。销钉连接有6个自由度，因此会生成6个弹簧，弹簧常数根据销钉的特性而变化。螺栓连接：使用刚性连接(Rigid Link)和1D单元(Bar)创建螺栓连接，您还可以定义螺栓力。

5、分析提过约束现象，怎么处理？

答：当通过单点约束SPC (Single-Point Constraint) 、多点约束MPC (Multi-Point Constraint) 或者刚性连接Rigid Body再次定义从属自由度时，就会发生这种错误。检查可能重复定义的自由度约束，如果在从属自由度中定义了其它自由度约束，或者存在其它MPC和刚体单元，则可将它们删除。

6、计算提示刚度矩阵奇异，怎么处理？

答：模型没有完全约束，计算会提示刚度矩阵奇异。处理办法有： a、通过模态分析检查刚体位移。增加单点约束、多点约束或者刚体单元来消除奇异点。 b、在分析模型里面接触对定义不正确。检查接触对的设置、接触容差是否满足要求。 c、单元没有刚度，运用“自动单点约束”或者其它合适的约束来消除奇异点。

7、NFX CFD计算时提示：ERROR [1077] : NOT SUPPORTED SPECIFIED ELEMENT TYPE，是什么原因？

答：NFX CFD计算时需要采用低阶单元，不能使用高阶单元。因此划分网格时，高级选项中不要勾选高阶单元。;

8、稳态CFD和瞬态CFD有什么区别？

答：稳态CFD的结果不随时间变化，因此求解的是问题的稳定状态，而不是过程，所以稳态CFD不关心流场变化的过程；瞬态CFD的结果是随时间变化的，求解的流场随时间变化的过程。

9、如何判断计算收敛性？

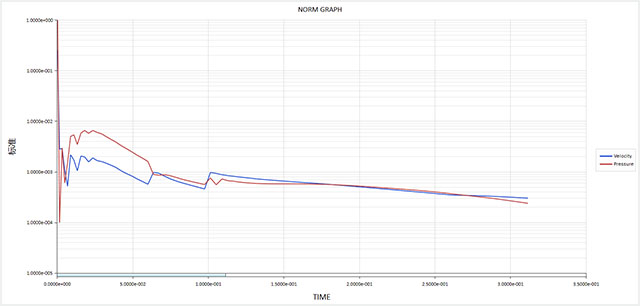

答：大多数情况下，CFD计算的收敛曲线不能作为唯一的评判标准。收敛曲线小于收敛容差值并不一定代表整个流场达到收敛和稳定；同样地，收敛曲线大于收敛容差，也并不一定代表整个流场没有达到稳定。因此判断CFD计算的收敛和稳定，需要借助收敛曲线和结果监控值来一起判断。

例如，对于稳态CFD，需要保证结果监控曲线的值最后趋于稳定。
