手里没得专业调试台的时候，Modbus Poll 简直就是工控人的救命稻草，它把那些枯燥的协议报文变成了可视化的数据流，让原本需要硬件才能验证的逻辑在电脑上就能跑通。这软件最绝的地方在于它的“拟真度”，界面跟真实的从站设备一模一样，功能码从基础的读线圈到复杂的读写寄存器全覆盖，甚至连浮点数、双精度这种容易踩坑的数据类型都能自动处理字节序转换，最后还能一键导出 Excel 做报表，简直是给工程师省去了无数写脚本的时间。连接方式上它也没玩虚的，RS232、RS485 这些传统串口通过转换器就能连，TCP/IP 和 UDP 网络通信也支持，甚至还能搞 RTU/ASCII 混合模式，不管你是用网线还是串口线，只要设备 ID 对得上，Ping 得通，它就能稳稳地挂上去。我平时最喜欢按 F3 设连接、F8 定协议，双击单元格直接改值，那种实时看到数据跳动的感觉特别爽，尤其是配合它的 VBA 宏和 Excel 自动化功能，能把监控日志自动整理成图表，再也不用对着黑底白字的终端发呆。新版本修复了旧版打不开文件的 BUG，地址扫描逻辑也更智能了，服务器一断连立马停止扫描，这种细节改动明显是开发者在用心打磨。对于咱们这种天天跟底层协议打交道的人来说，它不仅仅是一个工具，更像是一个随时待命的虚拟实验室，让你能在不折腾硬件的情况下，把各种奇葩的通讯故障模拟出来再解决掉，这种低成本试错的能力，才是它真正值钱的地方。
软件5种连接方式
1、串行：
通过串行线路。RS232或RS485。可以使用USB串行转换器。
2、TCP/IP：
如果要与TCP/IP网络通信，选择TCP/IP。在这种情况下，从站ID与TCP/IP中使用的单元ID相同。 端口号默认为502。如果连接失败，则尝试是否可以在命令提示符下ping设备。如果ping命令失败，轮询也将失败。
3、UDP/IP：
如果要与UDP/IP网络通信，请选择UDP/IP。这与TCP/IP相同，但改用连接较少的UDP协议。
4、通过TCP/IP的RTU/ASCII：
这是通过TCP/IP网络而不是串行线路发送的RTU或ASCII消息。
5、通过UDP/IP的RTU/ASCII：
这是通过UDP/IP网络而不是串行线路发送的RTU或ASCII消息。

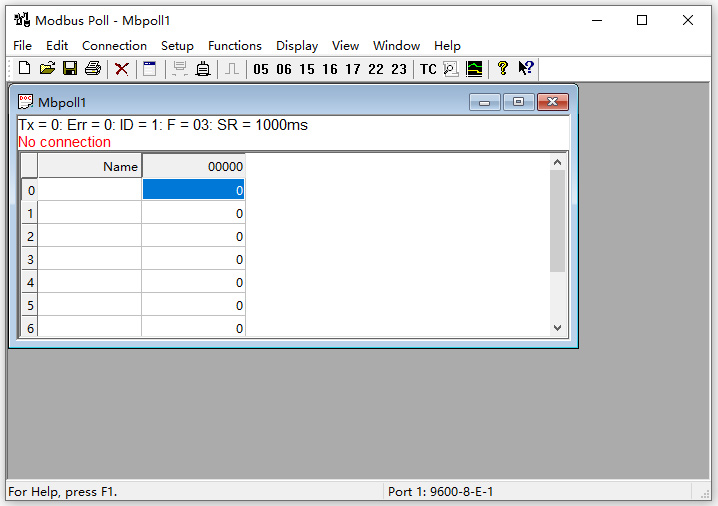

modbus poll使用方法简介
1、按F3设置连接。
2、按F8设置协议定义。
例子：
您想从地址40011（10）读取20个保持寄存器。
-从属ID=设备的ID
-函数=03读取保持寄存器
-地址=10（协议地址）
-数量=20
-扫描速率=1000（然后它将每1000ms轮询一次数据）
3、要更改值，只需开始键入或双击单元格。
软件功能
一、支持的协议：
1、Modbus RTU
2、Modbus ASCII
3、Modbus TCP/IP
4、Modbus RTU Over TCP/IP
5、Modbus ASCII Over TCP/IP
6、Modbus UDP/IP
7、Modbus RTU Over UDP/IP
8、Modbus ASCII Over UDP/IP
二、modbus poll技术事实和特点：
OLE自动化，可使用宏语言VBA轻松连接到Excel
读/写最多125个寄存器
读/写多达2000个输入/线圈
测试中心（编写您自己的测试字符串）
打印和打印预览
监控串行数据流量
数据记录到文本文件
数据直接记录到Excel
上下文相关帮助
28显示格式，例如浮点，双精度等。
可调地址基（0或1）
字体和选择
有条件的颜色选择
缩放比例
广播（从站ID 0）
使用RTS拨动开关轻松控制RS-485转换器
ENRON / DANIEL模式
6位数字的地址
实时图表
三、支持的Modbus功能：
01：读取线圈状态
02：读取输入状态
03：读取保持寄存器
04：读取输入寄存器
05：强制单线圈
06：预设单寄存器
15：强制多个线圈
16：预设多个寄存器
17：报告从站ID
22：掩码写寄存器
23：读/写寄存器
更新日志
v13.2.1.2558版本
修复BUG：无法打开用13.0.1版本保存的文件。由于13.0.1中的错误。
