手里攥着东方马达选型软件的时候，我总忍不住想吐槽：以前搞自动化项目，为了配个电机，得翻半天厚厚的样本册，还要手算一堆复杂的惯量和转矩公式，头发掉得比螺丝还快。这软件简直就是给咱们这种“强迫症”工程师准备的救命稻草。它不像那些冷冰冰的工业工具书，更像是一个懂行的老伙计，你只要在对话框里敲下螺杆、皮带或者齿轮齿条这些实际工况参数，它立马就能从庞大的数据库里扒拉出最匹配的型号，那种瞬间省下的时间，足够你去喝杯咖啡发会儿呆。
其实仔细琢磨，这软件背后的逻辑特别有意思，它把那些枯燥的机械原理全给“翻译”成了可操作的选项。比如你输入传动机构是直连还是带齿轮，或者螺杆是水平还是垂直驱动，甚至像滑动面摩擦系数这种以前得查表估算的参数，它都给了默认值让你微调。这不仅仅是个计算器，更像是在模拟一个经验丰富的老技师在车间里的思考过程：先定负载类型，再看环境防护，最后算功率余量。我特别认同里面提到的那个观点，电机最好在 75% 到 100% 的负载率下运行效率最高，这意味着咱们选型时不能盲目追求大马拉小车，得把设备需求和电机容量差值压到最小，这才是真正的降本增效。对于不想死磕公式的新手来说，手动计算模式虽然门槛高，但一旦掌握了转动惯量计算的精髓，那种对机器运动特性的掌控感，绝对是任何自动匹配都给不了的。说到底，工具再智能，核心还是得靠咱们工程师脑子里那根弦，知道什么时候该信软件的推荐，什么时候还得自己上手算算账，毕竟在工业现场，靠谱从来不是靠运气碰出来的。

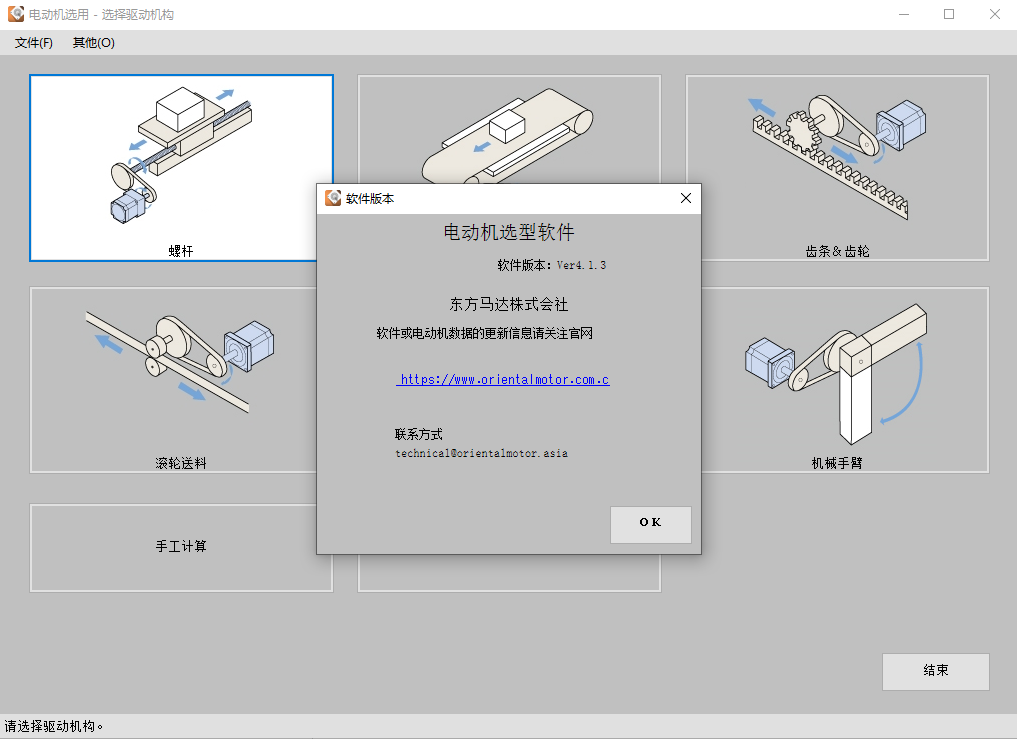

软件功能
1、螺杆
进入通过滚珠螺杆、滑动螺杆等螺杆机构进行定位运行的电动机选型。
2、皮带
进入通过同步皮带、V 皮带等皮带轮机构及链轮机构进行定位运行的电动机选型。
3、齿条&齿轮
进入通过齿条&齿轮机构进行定位运行的电动机选型。
4、滚轮进给
进入通过滚轮进给机构进行输送运行的电动机选型。
5、分度盘
进入通过分度盘进行角度分度运行的电动机选型。
6、工作臂
进入通过工作臂机构、棱柱工作物进行角度分度运行的电动机选型。
7、手动计算
不通过上述机构进行定位运行时，进入负载转矩及转动惯量的值均为已知的电动机选型。
用实际数值指定负载转动惯量、负载转矩及每转动 1 圈的移动量。
8、转动惯量计算
进入惯性体的计算画面，用于计算手动计算所需的传动机构部及其他转动惯量时。
软件特色
传动机构计算：选择无或有。
无：电动机与螺杆部直接连结时。
有：通过齿轮或皮带轮等连结电动机与螺杆部时。
选择有时，请点击传动机构计算按钮，进入传动机构计算画面
工作台与工作物的总质量
输入可动部(直线运动部分)的总质量。
螺杆部固定，螺母部移动时：螺母部质量+工作台质量[kg]+工作物质量[kg]
螺母部固定，螺杆部移动时：螺杆部质量+工作台质量[kg]+工作物质量[kg]
【外力】
输入施加在螺杆轴向上的外力。
【其他转动惯量】
可以计算除主机构外的连轴器等的转动惯量。
点击转动惯量计算按钮,进入转动惯量计算1画面
【轴径】
输入螺杆部的轴径。
【全长】
输入螺杆部的全长。
【导程】
输入螺杆部的导程。
【材质】
选择螺杆部的材质。
使用了特殊材质的螺杆时，选择[其他]，直接输入密度数值。
【密度】
在材质选项中没有选择[其他]时，将自动输入。
【效率】
选择螺杆的种类。
想直接指定效率时，请选择[其他]，编辑效率值
【预负载】
选择预负载。※默认值为代表值
【预压螺母内部摩擦系数】
输入预压螺母内部摩擦系数。※默认值为代表值
【滑动面摩擦系数】
输入滑动面摩擦系数。请根据导轨的有无及种类输入数值。
参考值有导轨：0.05~0.1无导轨：0.10.3
【倾斜角度】
输入螺杆部的倾斜角度。(0~90deg)※水平驱动(0deg)、垂直驱动(90deg)
电机选型需要的基本内容有：
所驱动的负载类型，额定功率、额定电压、额定转速。
电机选型技巧
1、选用电动机的原则
⑴ 根据负载曲起动特性及运行特性，选出最适于这些特性的电动机，满足生产机械工作过程中的各种要求。
⑵ 选择具有与使用场所的环境相适应的防护方式及冷却方式的电动机，在结构上应能适合电动机所处环境条件。
⑶ 计算相确定合适的电动机容量。通常设计制造的电动机，在75%~100%额定负载率时，效率最高。因此应使设备需求的容量与被选电机的容量差值为最小，使电机的功率被充分利用。
⑷ 选择可靠性高、便于维护的电动机。
⑸ 考虑到互换性，尽量选择标准电动机。
⑹ 为使整个系统高效率运行，要综合考虑电机的极数及电压等级。
2、选用电动机的主要步骤
⑴ 根据生产机械性能的要求，选择电动机的种类。
⑵ 根据电源的情况，选择电动机额定电压。
⑶ 根据生产机械所要求的转速以及传动设备的情况，选择电动机额定转速。
⑷ 根据电动机和生产机械安装的位置和场所环境，选择电动机的结构及防护型式。
⑸ 根据生产机械所需要的功率和电动机的运行方式，选择电动机的额定功率。
