中望结构仿真软件是一款集建模与仿真于一体的工具，主要用于分析产品在各种工况下的力学行为，帮助企业缩短研发周期、降低成本。它不仅支持多种仿真类型，如静力学、屈曲分析等，还拥有强大的网格划分能力和高效的三维建模功能，兼容多种格式文件，数据交互无障碍。新版本增加了单元集和节点集管理功能，支持局部重剖分和梁截面三维渲染，让设计更直观高效。软件界面友好，操作简单，适合不同层次的用户快速上手。个人觉得这款软件特别适合需要精确结构分析的企业，尤其是对复合材料的支持也很到位，能帮助工程师更好地优化设计方案，提升产品性能。

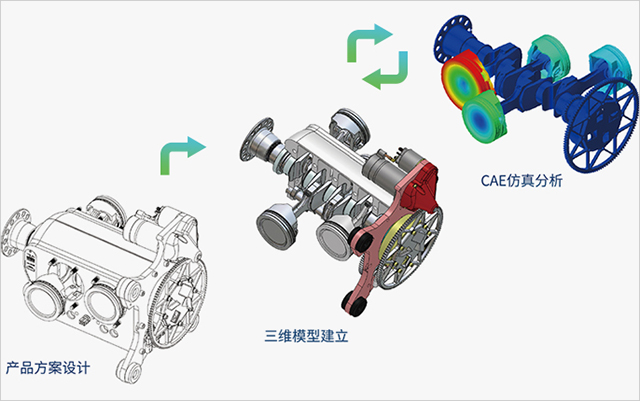

中望结构仿真软件是一款集建模与仿真于一体的有限元结构仿真分析平台，用于模拟产品结构在各种工况下的力学行为，评估产品结构设计的合理性，帮助企业缩短研发周期，降低研发成本，同时还拥有全球自主知识产权的高性价比的高端三维CAD/CAM为一体，提供了入门级的产品设计、模具设计等一体化加工方案，甚至还支持实体绘图，立即生成立方体、球体、圆柱体，十分方便快捷。

除此之外，中望结构仿真软件相比之前的版本，新版本支持将一系列单元或节点放在一个集里，以便于将来对该集单元或节点做统一选择操作，一个集需要被定义为单元集或节点集，同一个单元或节点可以同时存放在多个集中，其中当划分的网格单元质量太差，或是检查不合格，可以使用网格重剖分功能，也支持从三角形网格到三角形网格或四面体网格到四面体网格的局部重剖分，最值得一天的就是新增梁截面三维渲染功能，它可直观的展示梁的三维形态，用户在使用时，首先对梁进行网格划分，划分后可选择显示梁的 3D 视图，让你设计的图更加的直观，还有超多新功能等你来体验。

软件特色

一、建模及数据交互能力强

- 强大的建模及数据交互能力。

- 与中望3D高度结合。

二、zwsim与ZW3D无缝集成

- 强大的Override混合建模核心。

- 基于历史的特征建模。

- 强大的数据交换能力。

- 强大的几何缝合能力。

- 支持20几种图形格式交换，覆盖标准格式及商业格式。

- 强大的局部容错纠错能力。

- 支持参数化建模。

三、计算结果精确可靠

- 数百个验证和NAFEMS基准测试问题支持。

四、网格划分高效便捷

- 智能的自适应网格划分技术。

- 网格局部自动细化，高效快捷。

软件功能

1、多种仿真分析类型，满足不同场景应用需求

支持线性静力学分析、屈曲分析、模态分析、动力学分析、非线性分析、传热分析等分析类型，满足结构的强度、刚度、稳定性、振动及热传导等多种应用场景的分析需求。

2、界面友好，易学易用

清晰的工作流和友好的GUI，用户只需简单学习即可快速上手。

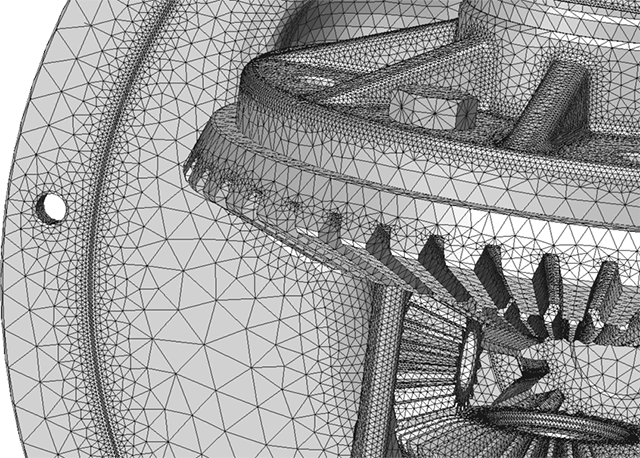

3、强大的网格剖分能力，快速生成高质量网格

采用先进的德劳内+前沿推进法网格剖分技术，支持1D/2D/3D网格尺寸控制，高效实现千万级别网格剖分。

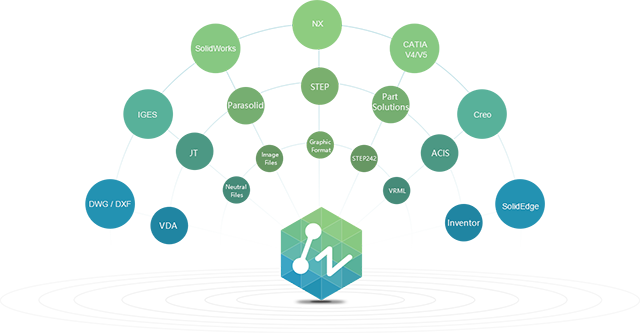

4、出色的格式兼容，让数据交互无障碍

兼容20余种标准格式和主流商业格式的CAD模型文件，支持bdf（Nastran）仿真数据文件格式的导入和导出。

5、强大的建模能力，集建模与仿真于一体

基于自主三维几何建模内核，支持参数化建模、混合建模等，全面提升建模效率和体验。

中望结构仿真复合材料功能介绍

1、进入结构仿真环境后，Ribbon栏会出现ZWStructure标签，此标签下的菜单栏功能对应页面左侧的仿真树：材料库、接触、连接、约束、载荷、网格、结果显示等功能，以及针对复合材料的铺层、材料方向功能。绝大部分功能可同时在菜单栏仿真树上实现。此例中首先进行材料定义。层合板普遍使用正交各向异性材料，在材料库中选择Lamina类型，并输入材料纤维方向和横向的材料参数。

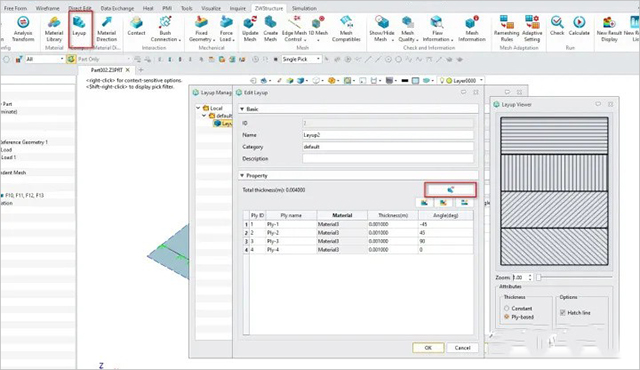

2、接下来进行铺层定义。层合板是由多层不同材料和厚度的壳单元按照一定的铺层角度堆叠而成，因而在铺层定义中需要指定每一层的材料、厚度及铺层角。层合板的厚度为各铺层厚度之和。此处为方便各层使用相同的材料和厚度但不同的铺层角。点击铺层预览，可将当前铺层的信息可视化，方便用户检查。

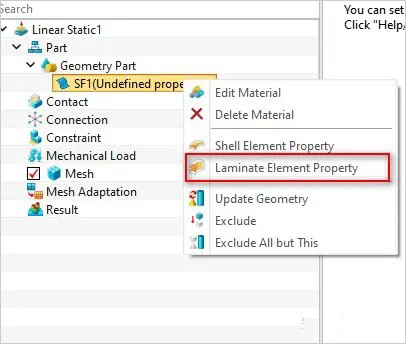

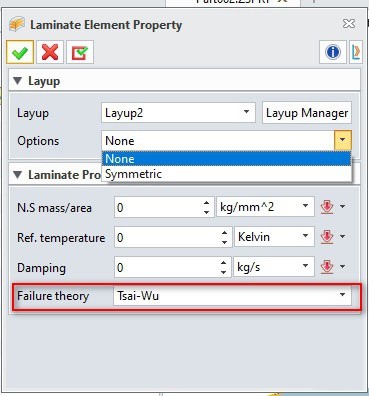

3、完成铺层定义后，右键仿真树中的几何体，在层合板属性中选择新建的铺层，并按实际情况设置其他属性参数，如可选择对称层合板，或者失效系数。

-单元属性

- 层合板属性

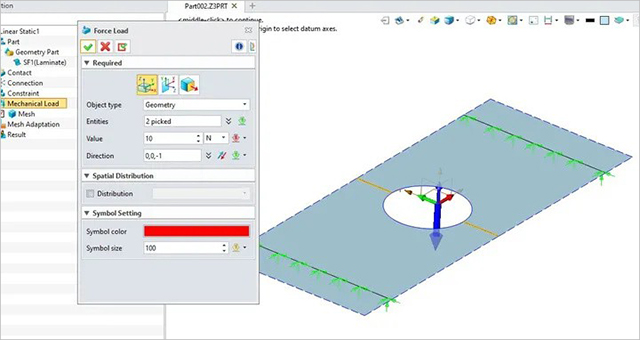

4、在平板靠两侧的横向分割线上约束三个平动自由度，同时沿着平板中心线指定沿负Z向的合力500N。

- 约束设置

- 载荷设置

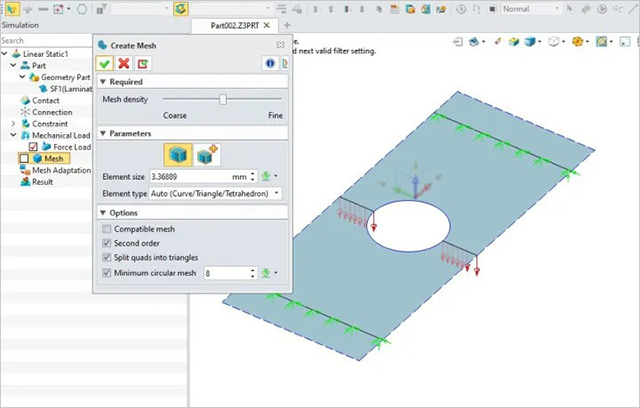

5、ZWSim提供较为方便的自动网格剖分功能，用户只需选择单元阶次和网格疏密程度/尺寸，即可划分网格。对于壳和层合板单元，自动网格破分功能默认采用三角形单元。为了得到分布更为均匀的应力，在得到自动划分的网格后，在模型对应的网格面上更改网格类型为四边形。再次划分，可得到四边形单元。更多网格控制的功能可在菜单栏“网格”部分完成。

- 自动网格剖分
