Bus Hound 是一款由美国公司研发的总线协议分析工具软件，名字来源于“猎犬”，寓意其敏锐捕捉总线变化的能力。它支持多种总线类型，包括 USB、SCSI 等，并能轻松捕获和保存数据包为文本或 ZIP 文件。软件界面友好，操作简单，适合开发人员用于测试设备性能和协议分析。
安装过程也挺方便的，下载后运行 MSI 安装程序并输入秘钥即可完成。使用时，可以通过选择设备发送命令、设置触发条件以及实时查看 I/O 数据等高级功能进行深入分析。作为一个开发者，我觉得 Bus Hound 真的是个利器，特别是它支持多种系统和总线类型，满足了我对硬件调试的各种需求。不过刚开始用的时候，输入数据的地方没发现，还好后来找到了隐藏的红框区域！总的来说，这是一款强大又实用的工具，值得推荐给有需要的朋友。
软件特色
1、支持所有版本的IDE，SCSI，USB，1394总线
2、支持各类设备如硬盘库，DVD，鼠标，扫描仪，网络照相机等
3、支持Windows 11、Windows 10、Server 2022、Server 2019等系统
4、捕捉数据的总量仅受机器内存限制
5、可以设置触发信号自动停止捕获操作
6、测试读取，同步等设备性能
7、捕获设备驱动包，例如IRP
8、捕获任意数量的并行设备，而不管其总线类型
9、身材苗条，易于交换与下载
10、捕获的数据易于拷贝到其它环境生成Html格式
11、捕获的数据能保存为文本文件或ZIP文件
12、所有的可捕获设备以树形结构列出，让选择设备来得更轻松些
13、可捕获设备的启动过程
14、用户爱好设定功能，如用户可调整捕获到的数据显示宽度，更宜于查看和使用
15、查看底层协议包括SCSI的sense数据和USB的设置包
16、查看每阶段的时间变化精确到微秒
17、将输入输出发生的操作实时显示到屏幕上
18、纯软件解决方案，你不需要对硬件进行任何变更，一切依旧
Bus Hound通用安装教程

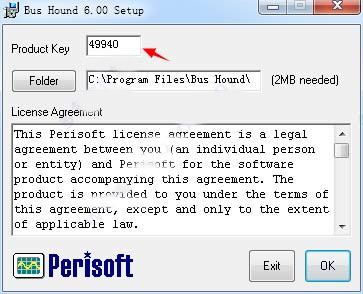

1、下载软件压缩包文件，点击“BusHound.msi”启动安装程序，在产品秘钥框内输入：49940，进行下一步安装
2、点击【OK】按钮，完成安装，重启计算机
提示：软件安装完毕必须重启才能生效，所以在安装之前，请保存好重要内容，避免丢失！
Bus Hound使用说明

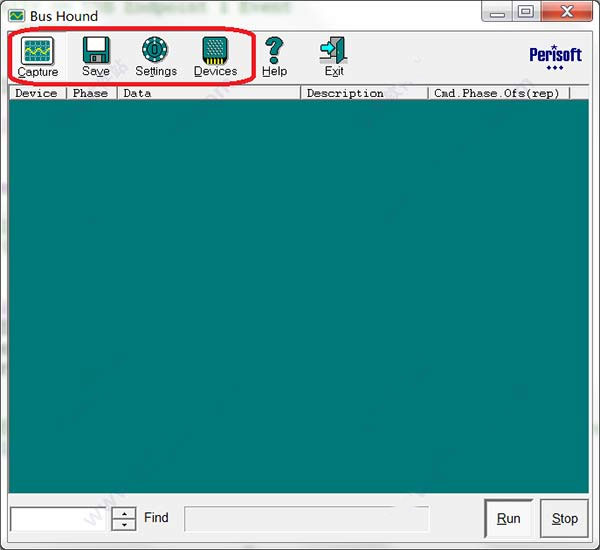

1、重启之后，点击桌面的“Bus Hound”快捷图标启动程序，主界面如下：
首先关注菜单栏三个选项：
Capture: 数据抓取菜单选项；
Setting：设备设置菜单选项；
Devices：设备选取菜单选项。
2、点击“Devices”菜单选项选取设备，（选取之后，就可以监控该设备了。）
根据VID/PID来单击选取要操作的设备对象，最下方 “Properties” 即所要操作的USB设备的详细信息：人机接口（HID）设备，共配置有3个端点，端点0为控制端点，大小为8bytes；端点1分别为中断OUT/IN端点，大小为64bytes。
点击SendCommands即向USB设备发送命令。
3、点击“Devices”菜单页面下的“SendCommands”来向USB设备发送命令
选取USB界面，要发送数据即选择OUT端点，选择发送长度（注意！不能超过端点设定大小！），填写发送数据，（此处当初也让我非常郁闷，根本没有方框填写数据好吧！！！？无意中将鼠标点击到最下面的红框内，才发现最下面框中的部分既是数据输入部分，直接输入数值就可以。）最后点击 “RUN” 完成发送。
提示：为了DEBUG，在下位机做了个Loopback，即将上位机发送的数据发回给上位机
4、点击“Setting”菜单做一些必要的设置
按照自己的需求设置相应的设置，在此小编也只是设置了抓取的最大包记录显示大小为64bytes。

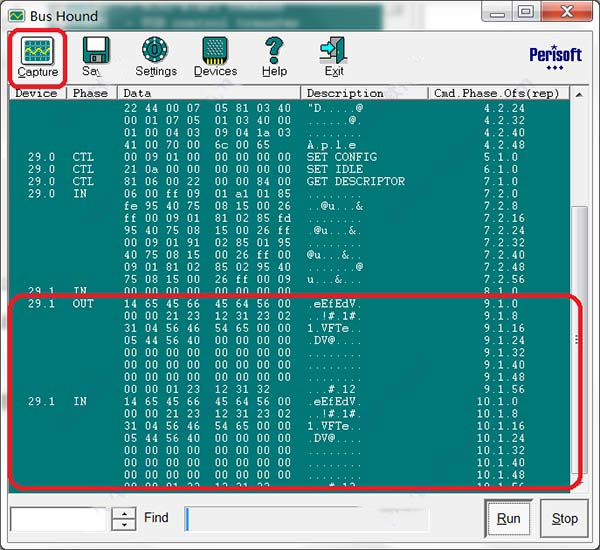

5、点击“Capture”菜单选项，观察USB上传的数据
即可观察到，OUT下发USB设备数据与USB设备上发的IN数据与预期相符，完全一致。
6、上述仅以一个实例来说明了Bus Hound的基本用法，如果您还有不明白的地方，也可以通过压缩包内的中文操作说明来学习，相信一定没问题！
软件高级功能
1、一次捕获兆字节的I/O
2、实时查看屏幕上的I/O
3、触发条件
4、生成和提交自定义命令
5、发布总线和设备重置
6、捕获系统启动过程
7、查看低级协议，包括SCSI检测数据和SMART命令
8、查看微秒分辨率计时
9、将捕获的数据拖放到其他应用程序或将其保存到zip文件
10、捕获同步传输和控制传输
11、查看IRP和其他设备驱动程序包
支持列表
USB 1.0 - 4.0
NVMe
SATA & IDE
SCSI & ATAPI
FireWire, 1394A/B
Bluetooth
Fibre Channel
iSCSI, SAS
PC Card, PCMCIA
serial port
parallel port
ps/2 ports
