这篇文章介绍了一款名为TimeGen的国外时序图绘画软件，它可以帮助工程师快速绘制时序图并支持多种高级功能。TimeGen不仅能让用户轻松画出高、低、中阻抗信号和总线，还支持理想与非理想信号属性以及各种箭头样式（如贝塞尔箭头、直箭头等）。软件还可以调整字体、颜色、大小，并通过文本框添加说明。此外，它还能复制波形到Word或FrameMaker等其他应用程序，方便编写设计规范。
TimeGen的安装教程非常简单，用户只需下载压缩包并按照步骤操作即可激活使用。软件还提供了丰富的导出格式（如SVG和XML），满足不同需求。对于工程师来说，TimeGen绝对是一款神器，因为它能让我们专注于电路设计本身，而不是繁琐的绘图工作。尤其是它的多种信号属性调整功能，简直为电路设计者量身定制！如果你需要绘制时序图，这款工具绝对值得一试，推荐给所有电子工程师！
timegen是来自国外的一款专门用于绘制时序图的时序图绘画软件，可以帮助用户快速，轻松地绘制时序图。同时支持时序图波形可以复制并粘贴到其他应用程序，如Microsoft Word或FrameMaker，用于编写设计规范。目前timegen软件支持时钟信号和BUS有属性，如理想/非理想，上升和下降沿箭头，延迟，分裂时钟，字体，字体大小，颜色等，以及支持创建信号关系箭头表现出因果关系，支持调整信号和文本框的属性等。 综上所述所以说timegen是工程师理想的时序图绘制工具，可让您专注于设计电路的能量，而不是绘制电路，将为您节省时间、精力和麻烦。
ps：本站为用户提供的是timegen时序图绘画软件，由吾爱P.Y.G解密小组提供补丁支持，压缩包内包含TimeGen Lite和TimeGen Pro两个版本，均可有效激活软件，用户可根据用户需求安装，后文附有详细的图文教程，亲测可用，有需求的用户可以在本站免费下载使用。
软件功能
1、绘制高、低、中Z和总线
2、信号可以具有理想/非理想属性
3、修改信号和文本字体类型、大小和颜色
4、文本框工具
5、支持分频时钟
6、绘制贝塞尔箭头
7、绘制直箭头
8、绘制带角度的箭头
9、绘制自由浮动箭头（捕捉网格开/关）
10、箭头/标签捕捉到顶部、10、20、25、75、80、90、底部
11、使用文本附件绘制设置/保留标签
12、异步时钟支持
13、每个周期的独立延迟控制
14、支持信号之间的分隔符
15、洪水填充（无效区域）工具
16、时断工具
17、修改时钟占空比
18、导出/导入XML（ascii）
19、导出/导入SVG
timegen时序图绘画软件安装教程:
1、下载软件压缩包文件，直接点击“timegen_pro_setup.exe”安装原版程序
2、阅读并同意软件安装协议，设置软件安装路径；

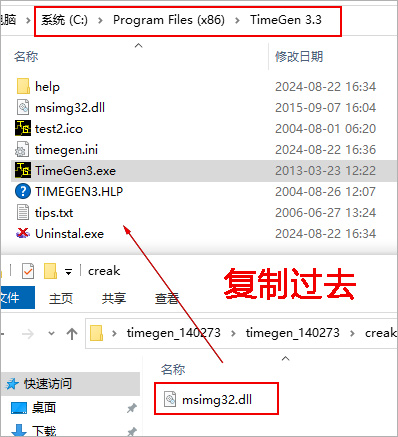

3、成功安装后，将补丁复制到软件根目录
默认路径为：C:\Program Files (x86)\TimeGen 3.3
4、完成上述操作后，进入程序即为timegen软件，可以免费使用。
TimeGen 3.3使用方式

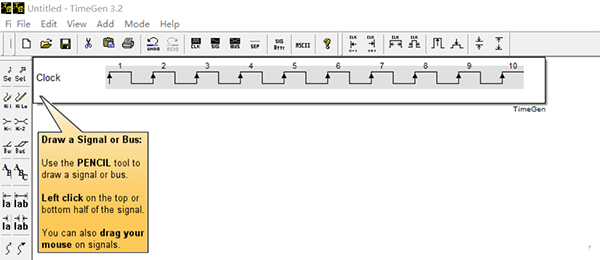

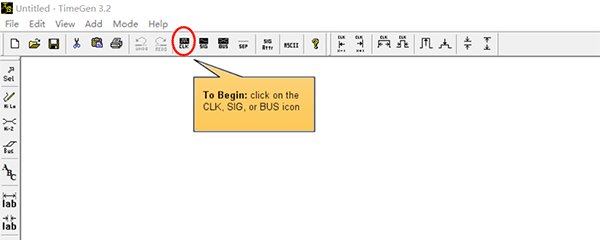

画时钟，可以直接选择时钟图标点击一下就画出来了

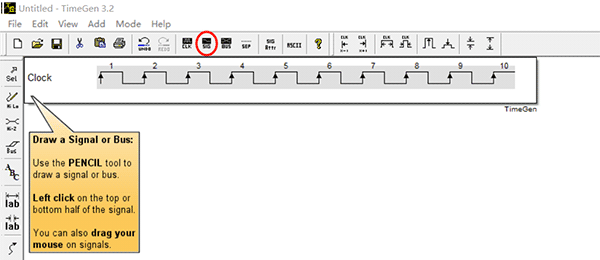

画总线，选择相应的总线信号，用鼠标左键在总线波形上进行调整即可

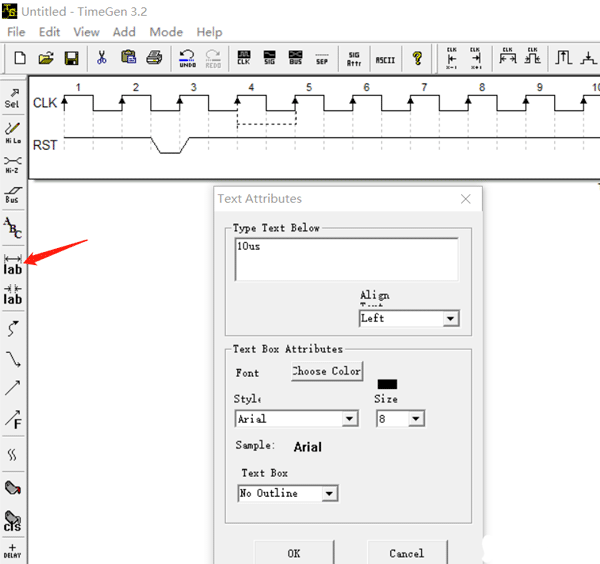

选择文本编辑，就可以添加想要的说明

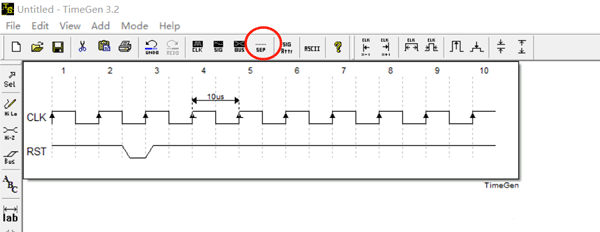

在画布上绘制需要的信号、波形、信号名称和文本框

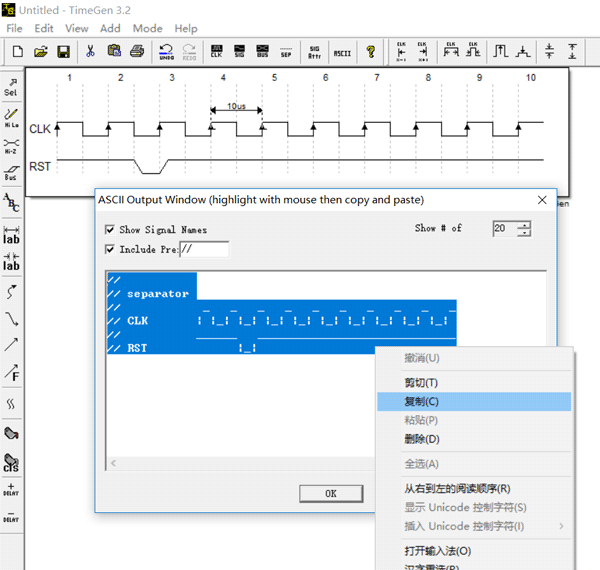

绘制完成后，点击菜单中的“导出”按钮
在弹出的对话框中选择“文档类型”
起一个文件名，选择“保存类型”为“文档类型”
基本功能
支持矩形或圆形边缘的轮廓文本框
支持选择多个文本框
支持更改所有选定的文本框的字体或大小
支持在水平线之间添加信号
支持信号名称和波形之间的垂直线
支持模数和重复周期表
支持改进的SVG导出和导入的功能
支持把箭的管理单元的网格开/关
支持按<或>将箭头添加到线条上
支持绘制的水平刻度标记
支持左或右或左的信号名称对齐
支持文本框支持多行，左/右/中心对齐
支持使用上/左/右/底部参考的多文本框对齐
更新日志
v3.3.5版本
放大/缩小功能——magnifiying图标
新文本框支持大胆斜体/ /下划线
实时拖的,用鼠标底部边缘
显示/隐藏信号通道菜单选项标签
更新timebreak支持整个列
大量的bug修复
