在计算机网络综合施工布线中，局域网的架设之前都会先制作出该场所的网络拓扑图，图纸的作用在施工过程中起着关键性的指导作用。这里我们就需要了解拓扑图的制作方法，您可以借助于小编推荐的这款PaceStar LanFlow软件进行设计制作，用来提高您的工作效率！

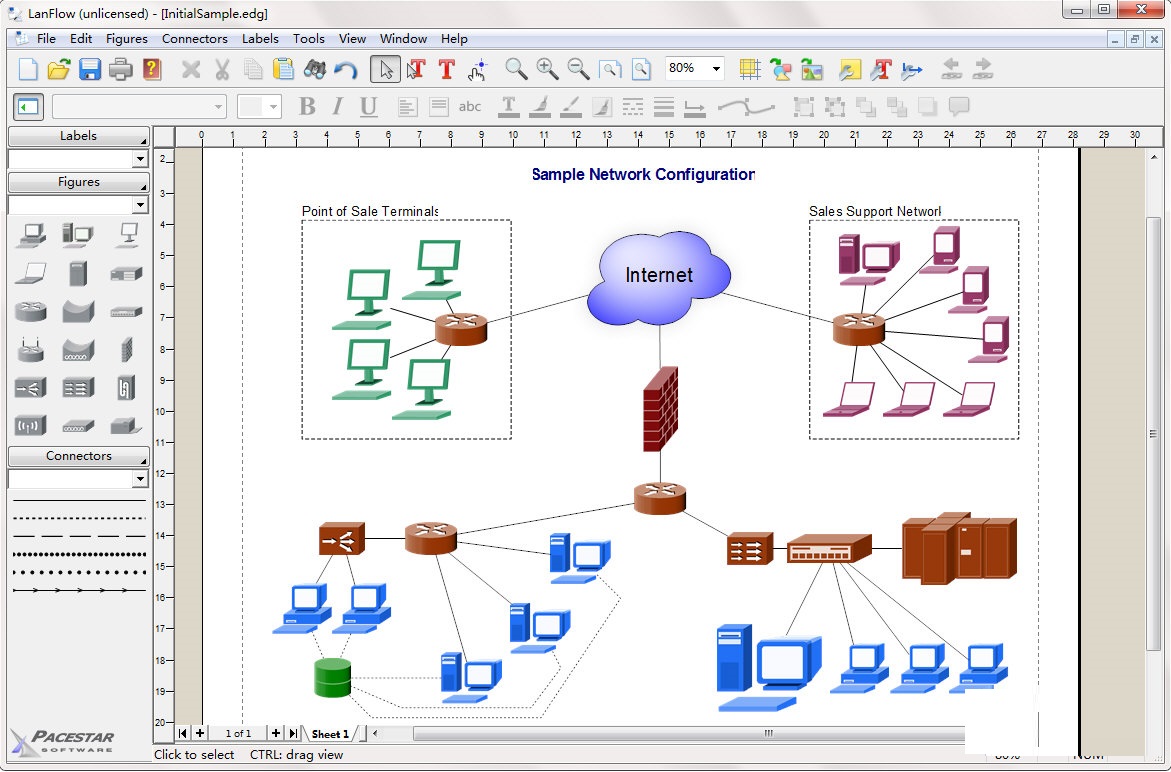

PaceStar LanFlow算得上是一款强大网络拓扑图制作软件，拥有详细使用图解，合理的操作设计界面，它包括二维和三维轮廓常见网络符号，符号，和一些基本的方框图符号，你可以添加剪贴画代表从您的特定环境下的网络设备。与一般拓扑图绘制软件不同的是，PaceStar LanFlow可以让使用者不用花费太多的力气，就可以制作出EMF，WMF，BMP，JPG等格式的网络拓扑结构图。
功能特点
轻松生成图形化的电子拓扑图，并可存为图片打印
Ping Tracert FTP等命令直接在拓扑图上运行
定时对全网进行Ping检查，实时监视网络连通情况
可为关键设备设置开关机警报，并以多种方式向管理员提醒
自动搜集电脑的软硬件信息，方便我们管理
设置好的设备可随时移动，连线自动追踪
拓扑图可嵌套，轻松建立大型网络
网络拓扑图结构
星型拓扑：星型是结构是一个中心，多个分节点。它结构简单，连接方便，管理和维护都相对容易，而且扩展性强。网络延迟时间较小，传输误差低。中心无故障，一般网络没问题。中心故障，网络就出问题，同时共享能力差，通信线路利用率不高。
总线拓扑结构：总线拓扑结构所有设备连接到一条连接介质上。总线结构所需要的电缆数量少，线缆长度短，易于布线和维护。多个结点共用一条传输信道，信道利用率高。但不找诊断故障。
环形拓扑网络：环形拓扑网络是节点形成一个闭合环。工作站少，节约设备。当然，这样就导致一个节点出问题，网络就会出问题，而且不好诊断故障。
树形拓扑：树形拓扑从总线拓扑演变而来，形状像一棵倒置的树，顶端是树根，树根以下带分支，每个分支还可再带子分支，树根接收各站点发送的数据，然后再广播发送到全网。好扩展，容易诊断错误，但对根部要求高。
网形拓扑：应用的最广泛，它的优点是不受瓶颈问题和失效问题的影响，一天线路出问题，可以做其他线路，但太复杂，成本高。
混合式拓扑结构：是将上面两种或多种共同使用。如用的多有星总线型、星环型等。
