浩辰CAD电力2023官方版

这款浩辰CAD电力2023官方版软件听起来挺强的，特别是它是国内首款支持CAD和AutoCAD的电力设计软件。多核计算方式让开图速度提升不少，工作效率也跟着提高了。界面设计简洁明了，上手容易，不用花太多时间适应。

软件有很多实用功能，比如完美兼容各种CAD文件，还能快速移植AutoCAD上的专业软件。性能方面也很稳定，操作大图比其他软件快很多。界面和操作习惯跟主流CAD差不多，这点挺方便的。

使用方法主要是线缆设置和设备标注，步骤清晰但有点繁琐。常见问题里提到了标注尺寸、关联dwg文件以及材料表统计的问题，看来这些是用户可能遇到的困扰。总体来说，这个软件对电力设计行业是个不错的进步，特别是多人协同工作时效率很高。不过在标注和单位转换方面还有改进空间，希望后续能更完善。

浩辰CAD电力2023官方版是由苏州浩辰软件股份有限公司打造开发的一款专业的电力软件。该软件还是国内首款支持CAD和AutoCAD的电力设计软件，而且还采用了多核的计算方式，这种运算方式使得用户在开图的速度上面得到了非常大的提升，大大的提高了工作的效率。值得一提的是，软件在速度提升的同时还能够确保过程的流畅度。

不仅如此，浩辰CAD电力2023官方版在创新的路上也不忘继承该系列软件的优势，该版本的设计界面非常的简洁明了，不论是操作还是其他的方面都是非常的容易上手，不会出现使用新软件所带来的陌生感，无需花费过多的成本去二次学习便能进行使用。

软件特点

1、完美兼容，高效利用

与AutoCAD?图形文件和设计数据的双向兼容，企业内部各版本图纸资源重复利用，企业间图纸沟通更安全高效。

2、熟悉界面，快速上手

界面、操作习惯与主流CAD一致，易于上手，无需二次学习，保障了工作的延续性。

3、性能卓越，稳定流畅

利用智能区域显示、分级内存交换等技术，操作大图流畅度比其他软件快5~10倍。

4、功能全面，创新实用

常用功能100%涵盖，通过“用户提升计划”，创新功能已超100种，快捷实用高效。

5、接口丰富，快速移植

浩辰CAD提供了完整可靠的开发环境，支持多样化的开发语言，高度兼容的API接口，用户可直接将AutoCAD?平台上的专业软件移植到浩辰CAD平台上运行。

浩辰CAD电力2023官方版使用方法

线缆设置

菜单：[设置帮助] →[设置] →[系统设置]

功 能：设定相关的线缆参数

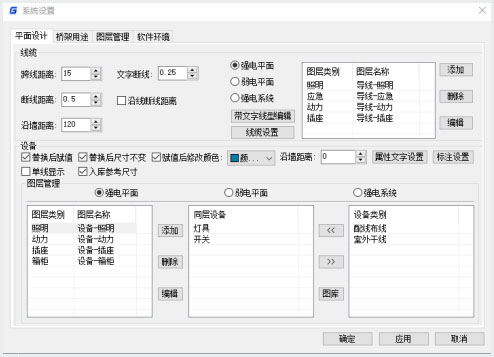

执行后出现平面设计设置对话框，如下图所示。

[跨线距离]导线跨越设备时（不与该设备连接），跨线断开处距设备边的距离，单位为：mm。如：

跨线距离设置为 15mm，线型比例为 1:100，跨越的设备宽度,300mm，那么从断线起点到终点的距离=15x100+300+15x100=3300mm

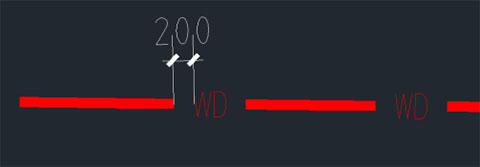

[文字断线] 导线带文字时，文字的断线的距离，如图：

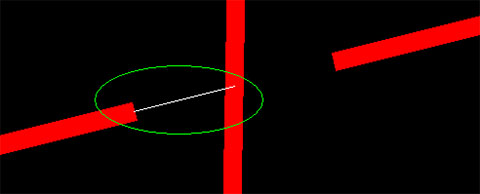

[断线距离]导线与其它导线相交时（非连接），相交处垂直断线的距离的一半，单位为：mm。如图：

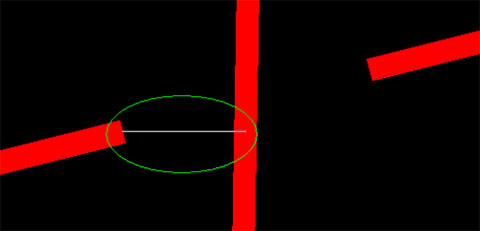

[沿线断线距离]勾选该项，断线距离为沿线断线距离的一半。如图：

[沿墙距离]针对平面布线—沿墙布线功能的，在此设置线与墙之间的距离，使用命令时，线缆会自动按照距离进行沿墙布置。沿墙距离可以设置为负值，相当于线缆布置在墙内或者墙的另一侧。

设备标注设置

菜单：[设置帮助] →[设置]→[系统设置] →[设备] →[标注设置]

功能：设置新的设备标注形式，修改已有的标注形式

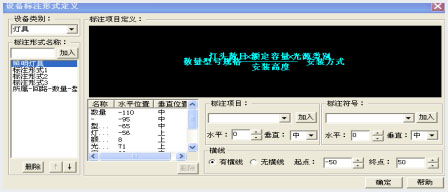

执行此命令，出现“设备标注形式定义”对话框，如下图所示。

[设备类别]浩辰 CAD 电力软件中标注形式是按设备类别来定义的，每类设备可以定义多种标注形式，以后用户可以直接调用设备标注功能，软件自动按照设备的种类和标注定义的形式，提取设备赋值的信息，自动绘制在图纸上。

[标注形式名称]输入名称，如“灯具标注－浩辰”，点［加入］，即可新建一个新的标注形式；选择“↑”或“↓”，可以调整选中标注形式在列表中的位置。选择了某种标注形式以后，这种形式的示意就会在图形区中实时的显示出来。

[标注项目定义]显示当前标注形式包含的标注项目的名称、水平位置、垂直位置等，并在右侧幻灯直观显示出来。选择列表中的项目，在下面的［标注项目］栏中，输入“水平”坐标和选择“垂直”位置，可以确定标注项目的位置。

[标注项目]从下拉列表中可以选取要标注的内容，点［加入］即可加入上面标注项目定义列表中，并在右侧幻灯中实时的显示出来。

注意：如果下拉列表中没有需要的项目，可以通过平面图库管理，对此类设备定义新的“技术参数”即可，具体操作详见图库的有关说明。

[标注符号]指标注文字中的分割符号等，同样也在[标注项目定义]中列出，操作方法同［标注项目］。

[横线]定义有分子分母形式的标注，通过定义“起点”和“终点”坐标来定义横线的长短。调整分隔线终点位置，在示意图中动态显示。（相应的标注内容，在垂直选项中应选择“上”或“下”）。

软件亮点

1、多人多方向的图纸协同引用

2、基于权限管理的图纸安全分发系统

3、具有版本追溯能力的图纸增量存储和传输系统

4、异步及同步协同设计模式，清楚及时的更新提示

常见问题

1、怎么标注尺寸？

标注菜单的命令，可以选定需要的标注，比如线性标注、角度标注等。

2、浩辰电力如何关联dwg文件？

这种开图方式等同于直接双击图纸开图，如果想直接双击图纸打开电力软件，可以在打开电力的时候在“选项-配置”里设置GstarcadEP2013置为当前。另外建议您可以采用先打开软件，通过软件的“文件--打开”方式打开图纸。

3、图中线缆长度为100，材料表统计为0.1米，在哪修改比例可以自动统计为100米？

绘图单位是毫米，软件材料表统计单位是米，所以100长度的线缆在材料表中显示0.1，这是单位不同带来的差异，实际数值是一样的。目前无法通过设置比例来实现材料表自动统计数值为100米
