Qucs(电路模拟器) v0.019

这篇文章主要介绍了Qucs这款免费开源的电路模拟器及其基本使用方法。作为一个新手，我发现这个工具挺有意思的，功能挺全面的，支持各种仿真类型，包括S参数、AC/DC、瞬态分析等等，感觉对学习电子电路设计很有帮助。

文章详细讲解了如何绘制电路图和进行仿真操作。比如在Main Dock里选择元器件，拖拽电阻、电压源这些组件到画布上，然后设置仿真参数，最后运行仿真。虽然步骤挺多的，但跟着教程一步步来还是能完成的。不过我有点困惑的是，如果不添加DC simulation图标的话，程序会报错，这一点需要注意一下。

界面设计挺直观的，有史密斯图表、笛卡尔坐标系这些常用的分析工具，而且还能生成表格数据，挺方便的。特别是可以自主选择显示哪些参数，这种灵活性我觉得很好用。

总体来说，Qucs是一个很强大的电路仿真工具，适合电子爱好者和学生学习使用。虽然刚开始可能会有点复杂，但多试几次就能掌握了。希望以后能有更多教程分享，让新手更容易上手！

Qucs是一款免费的、开源的电路模拟器，它的目的是支持各种电路仿真类型，为模拟和数字组件提供反馈，包括S参数、AC/DC、瞬态、谐波平衡、数码Sim卡以及参数扫描。

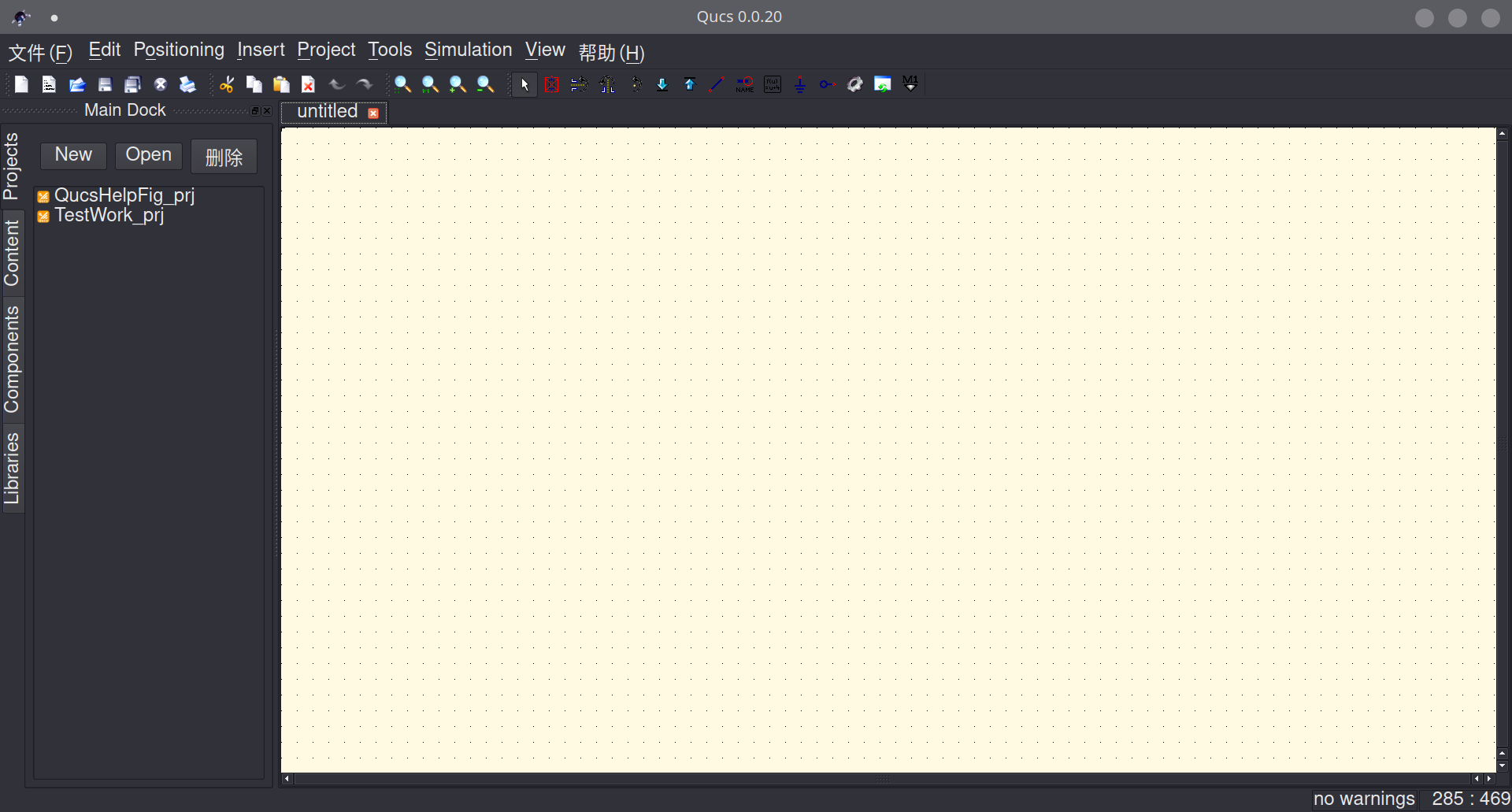

Qucs初始界面以图形用户界面（GUI）的格式呈现，分析测试和图表可以在无数的平台上看到，包括史密斯图表、笛卡尔坐标系以及完全按表格计算的，简单和切中要害*(伴有自主的选择)是其最大的特点。

Qucs教程

绘制电路

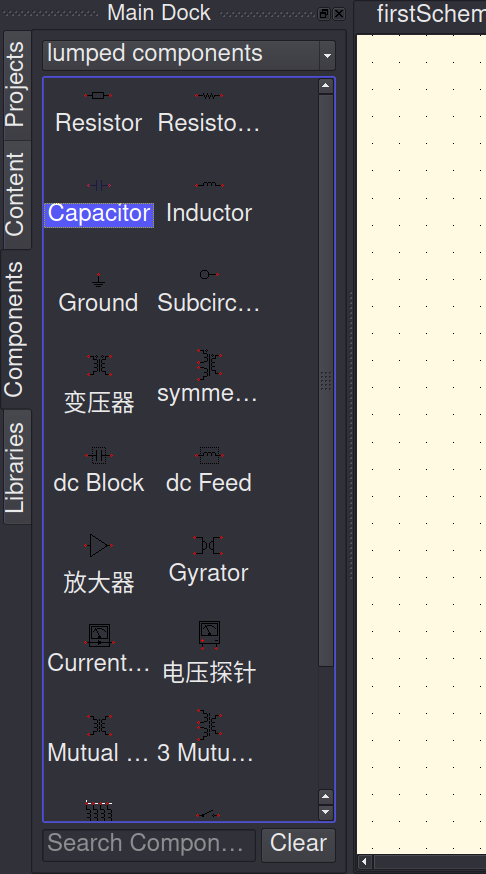

选择左边Main Dock的侧边栏Components选项，Main Dock会显示一个电子元器件选择菜单。如图所示：

Mian Dock下有个和Multism一样的筛选器，选择lumped components，拖动电阻（Resistor）到里面。

同理，sources里选择直流电压源（independent DC voltage source），simulations里选择直流模拟（DC simulation），放到里面。

而接地（ground symbol）在上边栏上就有：

而连线（Wire）也在接地（ground symbol）旁边。

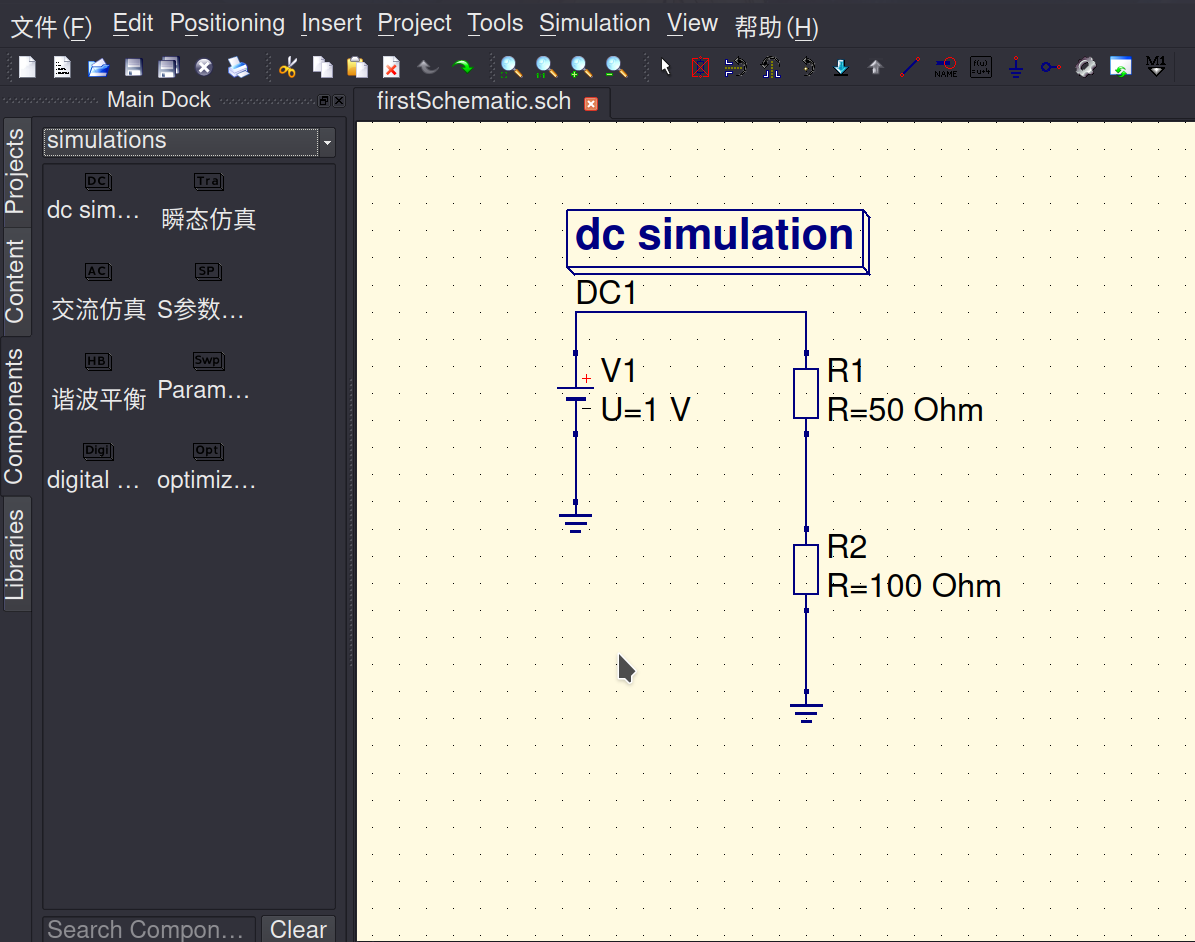

最后大概画成这样

记得双击R2的值，把阻值改为100 Ohm。（Ohm是欧姆的意思）

进行仿真

点击菜单栏Simulation——Calulate DC bias或使用F8，就可以计算电路电压情况。

点击菜单栏Simulation——Simulate或者使用F2，就可以跳转到新标签页firstSchematic.dpi绘制电路变化图像。

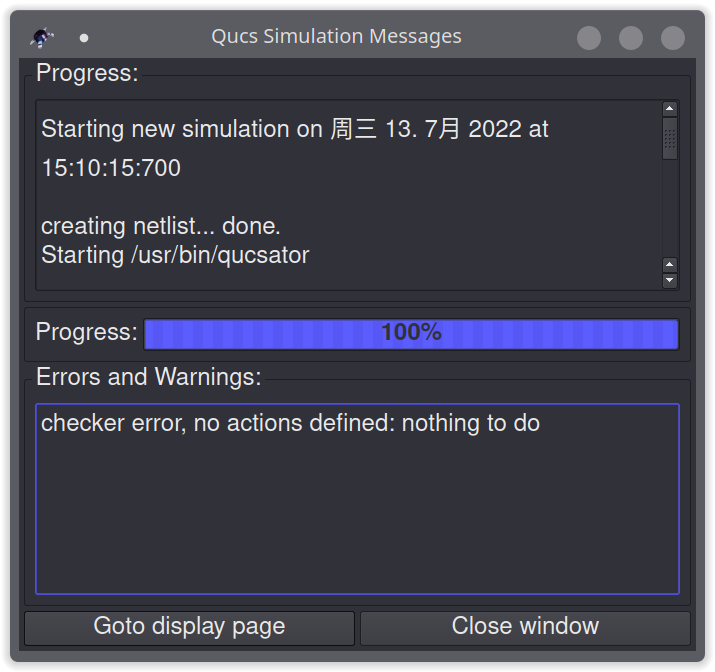

但是呢，如果你没有添加DC simulation图标，它会报错，如图所示。

这里演示后者，它会打开一个新标签页firstSchematic.dpi。

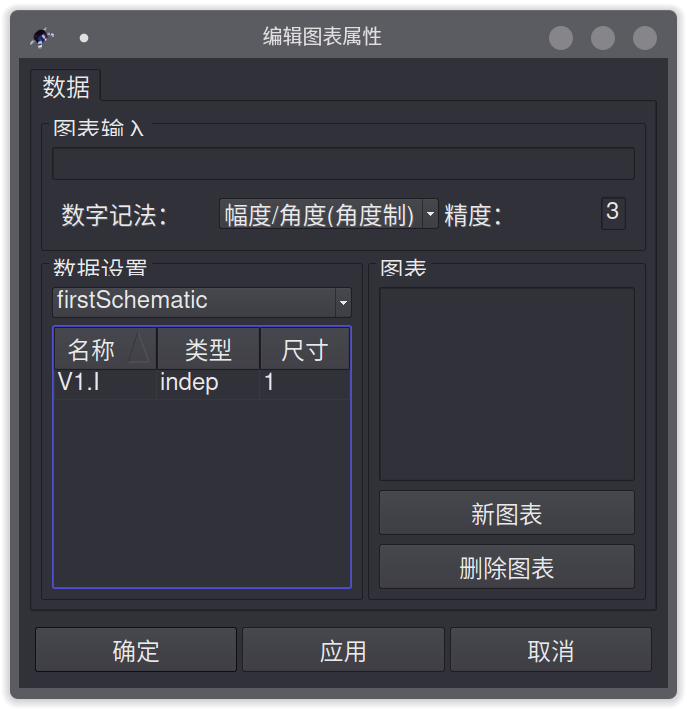

拖动左侧菜单栏的图表（Tabular）到里面，会弹出这样一个窗口。

双击V1.|添加进图表，确定即可。
