CAXA CAM数控车2023官方版是一款基于二维平台的数控车床加工编程和图形设计软件，功能强大且操作简便，广泛应用于学校和企业，并支持多种数据接口与其他系统兼容。它不仅具有强大的绘图能力，还能生成复杂的加工轨迹，支持G代码输出和校验，还有仿真功能确保加工安全。
新版本2023SP1新增了不少实用功能，比如钻中心孔、刻字加工、C轴螺纹输出设置等，进一步提升了加工效率和灵活性。软件界面简洁友好，管理树工具直观展示文档信息，后置处理模块灵活配置，适合各种机床需求。此外，软件还支持4K高清分辨率，图形编辑速度快，仿真功能强大。
总的来说，CAXA CAM数控车2023在功能和用户体验上都有很大提升，虽然操作起来对新手可能有点复杂，但绝对是专业用户的得力工具。如果你从事数控加工或相关领域，这款软件绝对值得一试！
caxa cam数控车2023官方版是在全新的数控加工平台上开发的数控车床加工编程和二维图形设计软件，该软件基于二维平台CAXA电子图板打造，不仅在学校使用多，在企业中也有广泛应用，并且还具有CAD软件的强大绘图功能和完善的外部数据接口，可以绘制任意复杂的图形，可通过DXF、IGES等数据接口与其他系统交换数据，被评为“教育部优秀职业教育软件”，纳入“教育部现代远程职业教育资源建设”项目。
除此之外，caxa cam数控车还拥有通用的后置处理模块使CAXA 数控车可以满足各种机床的代码格式，可输出G代码，并对生成的代码进行校验及加工仿真，同时还为各位用户提供了功能强大、使用简洁的轨迹生成手段，可按加工要求生成各种复杂图形的加工轨迹，使用起来非常的不错，有需要的朋友欢迎前来本站免费下载。
caxa cam数控车2023SP1新增和改进：
一、钻中心孔
在车削二轴加工中增加钻中心孔功能
通过在几何页拾取孔点得到钻中心孔轨迹
二、刻字加工
在车削C轴加工中增加刻字加工
通过拾取几何页面的刻字曲线可以得到轨迹
三、螺纹加工增加C轴输出设置
在车螺纹功能中增加C轴输出设置控件
不使用C轴输出设置的车螺纹轨迹
使用C轴输出设置的车螺纹轨迹
四、车削精加工零件反方向加工编程
原本的精加工轨迹
点击反向走刀后的结果
勾选了反向走刀是，副偏角干涉角度关联到刀具参数主偏角的角度，根据主偏角的角度，设置为不大于主偏角的角度，修改副偏角的干涉角度大于刀具副偏角时，不出现提示，大于刀具主偏角时，弹出提示。
五、排刀车
新增刀具安装页
原来的精加工轨迹
勾选刀具安装页中的下刀塔之后的轨迹
精加工刀具安装页中，装刀角度选择垂直或水平对轨迹无影响，对线框仿真时是有影响的
粗加工中，是否是上刀塔或是下刀塔与选择的按钮无关，只与轮廓线相对于毛坯的位置有关，上刀塔下刀塔和水平垂直只影响了线框仿真
选择正转后置M03，选择反转后置M04
六、车削粗加工应用到一段轮廓的加工
数控车新增轮廓曲线相对于毛坯的延长方式选项，决定粗车轮廓线向毛坯延长方式是垂直垂直或是水平垂直方式
七、车削槽加工，第一次进刀单独控制降速
在刀具参数页面增加第一刀进刀量输入框
后置代码中有第一刀进刀量参数
八、车削槽加工，槽三面余量单独控制
在车削槽加工参数中增加“底面余量”“左侧余量”“右侧余量”，实现槽加工三个面单独设置余量
九、毛坯设置方式同时支持轮廓线选取
车削粗加工中支持选择毛坯轮廓作为毛坯对象，兼顾两种毛坯选择方式。
十、打断功能支持在所有已选交点处打断
产品优势
全新设计的界面和功能图标，支持 4K 高清分辨率。

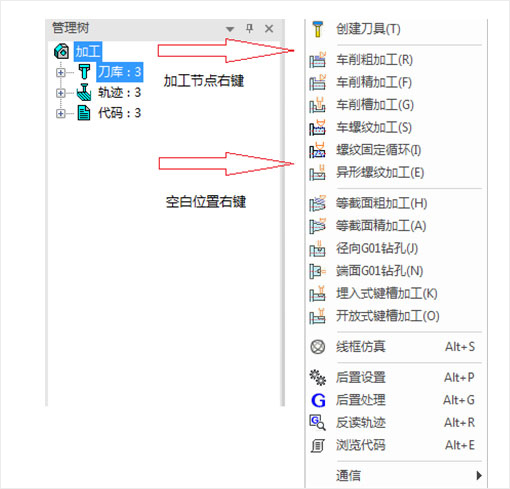

1、简洁方便的管理树工具
管理树以树形图的形式，直观的展示了当前文档的刀具、轨迹、代码等信息，并提供了很多树上的操作功能，便于用户执行各项与数控车相关的命令。管理树框体默认位于绘图区的左侧，用户可以自由拖动它到喜欢的位置，也可以将其隐藏起来。管理树有一个“加工”总节点，总节点下有“刀库”“轨迹”“代码”三个子节点，分别用于显示和管理刀具信息、轨迹信息和G代码信息。
2、开放灵活的后置设置工具
后置设置给用户提供了一种灵活方便的设置系统配置的方法。对不同的机床进行适当的配置，具有重要的实际意义。
软件特色
1、中文界面，易学易用
具有友好的用户界面，体现在以下方面：全中文windows界面；形象化的图标菜单；全面的鼠标拖动功能；灵活方便的立即菜单参数调整功能；智能化的动态导航捕捉功能；多方位的信息提示等。
2、图形编辑功能
CAXA数控车中优秀的图形编辑功能，其操作速度是手工编程无可比。曲线分成点、直线、圆弧、样条、组合曲线等类型。工作坐标系可任意定义，并在多坐标系间随意切换；图层、颜色、拾取过滤工具应有尽有，系统完善。
3、加工仿真
内外轮廓及端面的粗、精车削，切槽、钻孔、车螺纹功能齐全；任意样条曲线的车削；自定义公式曲线车削；加工轨迹自动干涉排除功能，避免人为因素的判 断失误；支持不具有循环指令的老机床编程，解决这类机床手工编程的繁琐工作；支持小内存机床系统加工大程序，自动将大程序分段输出功能；开放的通用后置功 能，允许根据特种机床自定义加工代码；刀具库定义支持车加工中心；代码反读功能可以随时察看编程输出后的代码图形；仿真功能提供加工前程序的最后检 验；DXF、IGES数据接口通行无阻，可接受任意其他软件的数据。
4、技术性能
CAXA数控车的主要加工功能有轮廓粗车： 该功能用于实现对工件外轮廓表面、内轮廓表面和端面的粗车加工，用来快速的清除毛坯的多余部分；轮廓精车： 实现对工件外轮廓表面、内轮廓表面和端面的精车加工；切槽： 该功能用于在工件外轮廓表面、内轮廓表面和端面切槽；钻中心孔： 该功能用于在工件的旋转中心钻中心孔；车螺纹： 该功能为非固定循环方式加工螺纹，可对螺纹加工中的各种工艺条件，加工方式进行灵活的控制；螺纹固定循环： 该功能采用固定循环方式加工螺纹；参数修改： 对生成的轨迹不满意时可以用参数修改功能对轨迹的各种参数进行修改，以生成新的加工轨迹；刀具管理： 该功能定义、确定刀具的有关数据，以便于用户从刀具库中获取刀具信息和对刀具库进行维护；轨迹仿真：对已有的加工轨迹进行加工过程模拟，以检查加工轨迹的正确性。
