geartrax2018中文版 附使用教程

Geartrax 2018 是一款专业的 CAD 齿轮设计软件，虽然更像是插件而不是独立软件，但它能与 SolidWorks、Inventor 和 Solid Edge 等 CAD 软件无缝配合使用。它支持多种齿轮类型的设计和计算，如直齿轮、斜齿轮、锥齿轮等，并遵循 ANSI-AGMA 和 ASME-B29-2M 标准，确保设计的高精度。

软件的一大特点是其强大的自动计算功能，用户只需输入参数，即可快速生成齿轮尺寸和其他关键数据。此外，它还支持创建 CAD 装配体和导出文本或 CSV 数据集，非常适合制造行业的精确模型需求。

在界面方面，Geartrax 2018 进行了优化，拥有更大的图形屏幕，并将传统对话框替换为可扩展的数据屏幕，节省了空间。用户还可以自定义标签文本、颜色和字体，满足个性化需求并方便与其他用户协作。

使用教程和技巧部分详细介绍了如何操作软件进行凸轮设计和测量，包括滚刀突起和跨度测量等高级功能。新增特性如撤销重做按钮和图形控制功能进一步提升了用户体验。

总的来说，Geartrax 2018 是一款功能强大、灵活且精确的齿轮设计工具，适合需要高效完成复杂齿轮模型的专业设计师。虽然依赖其他 CAD 软件可能稍显不便，但其强大的计算能力和高精度使其成为制造领域的可靠选择。

geartrax2018是一款专业的CAD齿轮设计绘图软件，内置SolidWorks、invertor、soliedge三个版本，不过需要和其他软件一起配合使用，因此更像是一款齿轮设计插件。软件不仅提供了自动计算功能，还支持创建CAD装配体以及创建文本和CSV数据集，因此被广泛用于制造的最佳的模型，如直齿轮、斜齿轮、锥齿轮、链轮、渐开线齿形、带齿轮、蜗轮蜗杆、花键、V带轮等多种齿轮制作。用户只需要输入齿轮的对应参数，软件会自动计算生成齿轮大小、齿高、大直径等相关数值。同时软件采用的是齿轮ANSI-AGMA 2015-1-A01标准，以及链轮ASME_B29_2M_2007标准，提供了最佳的模型制作与更精确的齿廓。

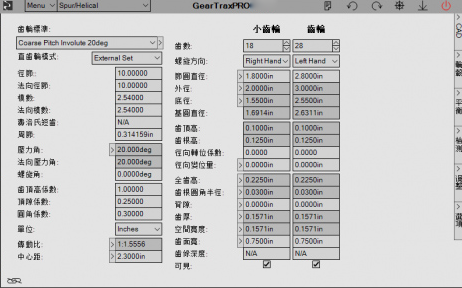

值得一提的是，geartrax2018拥有有一个相当大和可追踪的图形屏幕，软件内的大多数对话窗口已被替换为可扩展数据屏幕，即允许操纵所有值，而不仅仅是对话窗口中的值，组件选项卡的控件也被替换为一个下拉框，可在组件类型之间切换，从而节省屏幕空间。全新的定制界面使得标签文本可以轻松更改，以满足用户的各项需求，如语言与其他用户共享。

使用教程

1、虽然GearTeq无意更换CAD系统，但它确实希望提供您已经习惯的一些功能。 通过CAD功能，您可以通过拖动，旋转和多个缩放选项查看组件。 您也可以驱动组件立即动画！

2、CamTrax64?标准凸轮类型包括圆柱凸轮，板（也称为圆盘）凸轮和直线凸轮。选择设计要求的追随者类型；中心平移，中心平移和摆动（摆臂）。选择不同的运动合成是CamTrax64的一个快照。

3、几乎任何标准的凸轮运动与几个鼠标点击之间进行选择。使用Excel，设计师可以分析凸轮运动并比较不同的运动合成。没有Excel？输出也可以是一个文本文件！图表是位移，速度，加速度，压力角，凸轮轴扭矩，曲率半径，接触应力和法向力。

4、公差，综合综合

总复合公差是复合材料总变化的允许量，这是在双面复合动作试验期间被测试齿轮旋转一整圈时中心距离的总变化。

5、滚刀突起

滚刀突起是由滚刀产生的渐开线表面的切削量。 圆角保持不变，长度略有增加。

6、跨度测量

跨度测量是跨越牙齿数量的直线测量。 此值为只读。

使用技巧

1、针之间的测量实际最小值

引脚之间的测量是在内部花键中直径相对的两个销之间的测量，通常用于检查。如果为引脚测量输入了一个值，GearTeq将计算内部样条的空格宽度。

2、引脚之间的测量有效最小值

引脚之间的测量是在内部花键中直径相对的两个销之间的测量，通常用于检查。如果为引脚测量输入了一个值，GearTeq将计算内部样条的空格宽度。

3、测量超过实际最大值

测量过冲是在外部花键之间直径相对的两个销之间的测量，通常用于检查。 GearTeq将计算为针脚测量输入的外部花键的齿厚。

4、测量超过实际最小值

测量过冲是在外部花键之间直径相对的两个销之间的测量，通常用于检查。如果输入值超过引脚测量值，GearTeq将计算外部样条的齿厚。

新特性

1、新的界面，但我们保持了旧的外观和感觉。

2、大多数对话窗口已被替换为可扩展数据屏幕。这允许操纵所有值，而不仅仅是对话窗口中的值。

3、组件选项卡控件已被替换为一个下拉框，可在组件类型之间切换，从而节省屏幕空间。

4、更大的图形屏幕，PRO版本有一个相当大和可追踪的图形屏幕

5、撤消和重做按钮

6、控制图形的线条重量和线条质量

7、可定制界面，标签文本可以轻松更改，以满足您的需求，如语言。与其他用户共享。

8、更改数据和图形屏幕的颜色和字体。与其他用户共享。

9、GearBelt现在被标记为同步皮带轮。同步带皮带轮齿廓现在使用由单个样条线绘制的滚刀法创建。HTS，HTD和PowerGrip GT具有更精确的齿廓。
