创建或打开工程
1、创建新工程

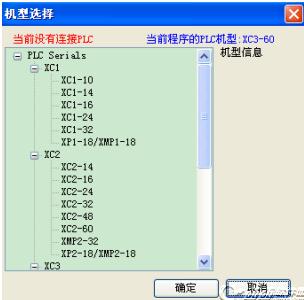

（1）选择[文件]—[创建新工程（Ctrl+N）]，弹出“机型选择”窗口。如果当前已连接PLC，软件将自动检测出机型，选为默认，如下所示：
（2）在“机型选择”窗口中选好PLC的型号，然后点击[确定]，则完成一个新工程的建立。
2、打开工程

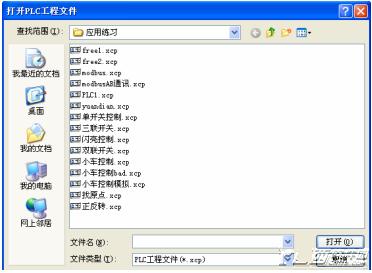

选择[文件]—[打开工程]，然后在“打开PLC工程文件”对话框中选择*.xcp类型文件，点击[打开]，就完成了。
注：一般打开一个XCP工程时，软件检测发现其为旧版本文件，则将先对原文件进行备份，文件名统一为*.bak，需要使用之前的文件时，只要将后缀改为“。xcp”，用xcppro打开即可。
特别说明
初次安装xcppro时，先安装Microsoft .NET Framework 2.0。
操作系统：不支持win98
若操作系统没有安装。net frameworks 2.0 （包括以上版本），则先需要安装。
软件特色
一、编程语言
XC系列可编程控制器支持两种编程语言，命令语和梯形图，两种编程语言可方便的进行互换使用
二、安全性
为防止用户的程序被盗用或错误修改，一般可对程序进行加密。加密后的程序在上传的时候，将以口令的形式进行验证，这样可以很好的维护用户的版权，同时还能限制下载，防止恶意修改PLC里面的程序
三、保密性
当自己编写的程序，不想给其他人查看，但是自己又不方便去客户现场，可以通过导出下载文件，通过电子邮件发给客户，客户可以自行下载。这样既保护了编程者的知识产权，又不会影响客户下载使用
四、I/O自由切换
这个功能很实用。PLC在使用的过程中需要更换输入输出端子或者输入输出端子损坏时，通过I/O端口自由切换功能无需修改程序，只要通过简单设置即可实现更换的目的，使工作变得更加方便、快捷和高效
五、PTO功能
编写方便（每段脉冲只需要设定起始频率，终止频率以及脉冲个数即可确定脉冲段。）不同频率的曲线段多达255段，可以拟合成多种曲线，构造性很强。PTO指令可通过配置表快速完成编程，使脉冲应用变得更加方便、简单以及人性化
六、本体运动控制
1、最多可同时支持5路脉冲输出和5路AB相计数
2、最大同时支持10轴脉冲输出
3、可进行X-Y、X-Z、X-U、Y-Z、Y-U、Z-U等的2 轴联动转换，进行直线插补和圆弧插补
4、随动，滚切功能
软件功能
1、注释功能
当用户程序过于复杂冗长时，常常需要对程序或是使用的软元件加以注 释，以方便日后修改程序，适当的注释可以加快用户对程序的理解
2、偏移量功能
在线圈、数据寄存器后加上偏移量后缀（如 X3[D100] 、 M10[D100] 、 D0[D100] ） ，可实现间接寻址。如 D100=9 时， X3[D100] 表示 X14 ， M10[D100]表示 M19，D0[D100]表示D9
3、充实的基本功能
XC系列可编程控制器为用户提供了充足的基本指令，可以满足基本 的顺序控制、数据的传送和比较、四则运算、逻辑控制、数据的循环 和移位等功能。 XC 系列可编程控制器还具有中断、高速计数器专用比较指令、高速 脉冲输出指令、频率的测量、精确定时、PID 控制、以及定位控制等 指令
4、C语言编辑功能块
XC系列可编程控制器可实现利用C语言来编写功能块的功能， 编辑好的功能块可以在程序中随意调用，保密性好，适用性强，同时也减小了编程的工作量
5、上电运行停止功能
在 XC 系列可编程控制器中具有一项比较重要的功能，即上电运行停止， 当 PLC 在运行过程中出现了比较严重的错误，可能导致机器故障或损坏 时，利用上电运行停止功能，可以马上停止所有输出。此外，通信参数 错误设置也可以用此方法来连接上 PLC，然后修改通信参数
6、通讯功能
XC系列可编程控制器可支持多种通讯方式，如基本的 Modbus 通讯、 CANBUS 通讯、自由格式通讯，此外，通过特定的网络模块，还可接入 以太网络、GPRS 网络，适应更加广泛的应用场合
常见问题
一、条件成立了，为什么对应的线圈却没有置位？
1、可能在多处使用了同一个线圈，执行二重线圈输出，在二重线圈输出时，后侧的线圈优先动作
2、此时，对该线圈的复位条件也成立导致。用户可通过监控功能查找该复位点，修改程序
二、为什么高速计数已接入，而PLC高速计数器却没有数据？
1、请确认当前使用的PLC 是否带有高速计数光耦。（一般会在PLC 标签上标明，此外在购买之前请说明需带高速计数光耦的要求）
2、当用户的软件版本为3.0，而硬件版本为2.5，可能导致无法识别高速计数，此时，用户可以换用2.5 的软件，或者将硬件升级到3.0
三、自由格式通讯为什么无法通讯起来？
首先检查通讯参数设置是否正确，如果使用串口2 通讯，就要将通讯模式FD8220修改为HFF，FD8221 通讯格式设置为相应的参数
四、为什么PLC与外围设备无法通讯上？
通讯失败一般归纳为以下几个问题：
1、通讯参数：PLC 通讯口与外围设备的通讯参数设置可能不一致。
XC系列PLC 的出厂设置为波特率19200，偶校验（EVEN），数据位8位，停止位1位，PLC站号1;
FC系列PLC 的出厂设置为波特率9600，奇校验（ODD），数据位8位，停止位1位，PLC
站号1。
2、通讯线：连接可能不正确，或接触不良，用户可更换通讯线重试。
3、通讯串口：检查通讯串口，可以通过下载PLC 程序来检查，下载成功则排除串口问题
更新日志
v3.3k版本
1.在查找框出现时，焦点框变醒目
2.添加机型XC2-42
XCPPro V3.3j
1.添加机型XC1-24
XCPPro V3.3i
1.添加FS寄存器
2.软元件初值设置增加SFD
3.PC串口波特率增加115200设置
4.梯形图指令编辑错误，不失去焦点，方便继续编辑
5.PTO脉冲添加总脉冲数的设置
6.自由监控增加一个删除全部按钮
7.增加扩展模块XC-8AD-B配置，增加BD XC-4DA-B,BD_4AD_P_XC,BD_2AD2DA_P模块
