我得说，LTspice XVII这软件真是电子工程师和爱好者的好帮手，它完全免费，功能却强大得惊人。它本质上是一个高性能的SPICE仿真器，集成了电路图绘制和波形查看功能，特别适合用来做开关稳压器这类电路的仿真，速度也很快，几分钟就能看到结果。对于想学电路设计或者做项目测试的人来说，这绝对是必备工具。从教程来看，操作其实挺直观的，先新建原理图，然后从库里拖电阻、三极管这些元器件放上去，记得给元器件命名并关联模型数据，不然电路跑不起来。画好线之后点运行按钮就能仿真了，如果嫌麻烦，直接用软件自带的案例也行。我个人觉得它的通用性很强，不限于凌力尔特自家的产品，很多公司都拿它当标准EDA工具用，支持无限大小的电路和层次结构，还能交叉探测波形，特别方便。另外，它还能读取外部网表文件，不管是ASCII还是UNICODE格式都能处理，这对用其他原理图软件生成网表的人来说很实用。最让我惊喜的是效率报告功能，做DC-DC转换器仿真时，只要电路稳定，就能自动生成效率报告，直接显示在原理图上，省去了手动计算的麻烦。虽然自动检测稳态有时候不太准，但可以通过调整参数来优化，这点设计挺贴心的。总的来说，LTspice XVII不仅免费，功能还这么全面，从绘制到仿真再到分析一气呵成，真心推荐给所有玩电路的人。

LTspice XVII是一款简单易用的电路图仿真软件，主要用于进行电路图的仿真与检测。因LTspice本身就是一个性能强大的SPICE仿真器、电路图捕获器和波形观测器，所以在安装了这款软件后，使用者可以快速的制作电路仿真图或是通过其他的原理图程序来捕获程序生成的网表，同时因对软件所做的改进，使得该软件只需区区几分钟便可完成大多数开关稳压器的波形观测，欢迎免费下载。

ltspice xvii使用教程

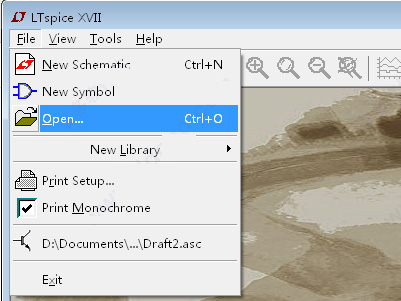

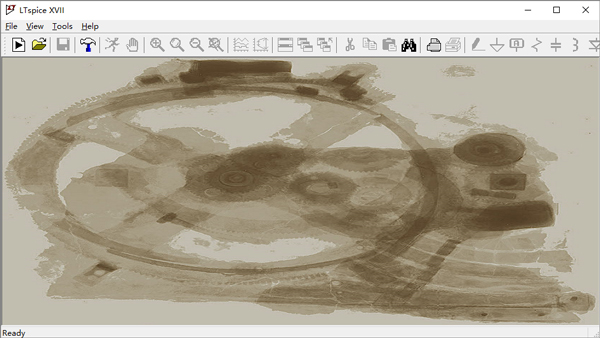

1、打开软件，点击file下的new schematic，即可创建新的原理图。

2、要绘制一个简单的仿真电路，需要先放置一些元器件在原理图上，所以在下图中先点击电阻标志并放置一些电阻。

3、而后点击三极管标志即可选择三极管型号进行放置。

4、点击界面最右边的按钮即可为元器件添加模型数据，记得右键点击元器件并命名与模型数据相同的名字来连接模型数据。

5、点击下图中按钮即可开始绘制电路线路。

6、绘制完成后，点击下图中的run按钮即可开始模拟电路运行，当然下图中的电路是无法运行的，因为其中的元器件是没有数据的。

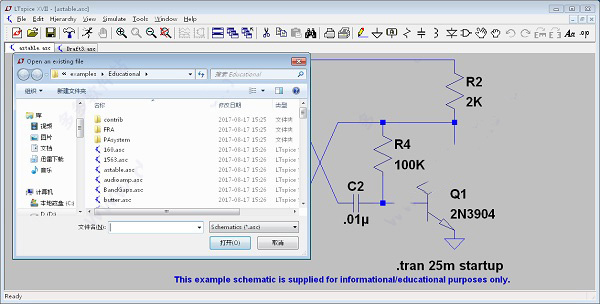

7、若是不想那么麻烦的话，还可以在该软件提供的案例中选择一个需要的进行使用。

软件功能

1、通用原理图驱动的SPICE

这是LTspice XVII模拟器的主要用途，在许可证中的限制内，您可以自由使用LTspice XVII作为通用示意图捕获/SPICE程序，即使是不使用凌力尔特产品的电路。许多公司将LTspice标准化为EDA工具。

LTspice XVII允许您制作无限大小和内容的仿真电路，支持前进波形，交叉探测，反向交叉探测和无限层次结构。

2、外部网络表

您可以通过手动打开或捕获其他原理图程序生成的网表，这些文件通常具有“。cir”的文件扩展名，但“。net”和“。sp”也被理解。用于网表文件的文本编辑器可以将SPICE语法着色为可读性。菜单命令“工具”=>“颜色首选项”可用于调整编辑器中使用的颜色。如果网表的上下文是ASCII，则该文件存储为ASCII。否则文件格式为UNICODE，其中包含每种生活语言的每个字符，同时LTspice模拟器可以轻松读取ASCII和UNICODE。

3、效率报告

可以从包含关键字“stable”的时域的DC-DC转换器获得效率报告。在稳态模拟之后，效率报告可以在原理图上显示为一组注释文本。您可以通过使用“编辑模拟命令”编辑器中的“停止模拟稳定状态”来计算您自己编写的SMPS电路的效率。模拟之后，使用菜单命令View =>效率报告。

自动检测稳态并不总是奏效，有时，稳态检测的标准太严格，有时太宽泛。然后，您可以调整选项参数sstol或简单地交互设置效率集成的限制。
