预埋件计算软件是一款专为钢结构预埋件设计而开发的绿色小巧、功能实用的计算工具，基于《玻璃幕墙工程技术规》JGJ 102-2012(送审搞)附录A中的预埋件设计公式，能够为用户提供准确的计算结果，适用于从事钢结构预埋件设计的用户。
预埋件计算软件的使用也非常简单，用户只需简单地输入预埋件的相关参数，如尺寸、材料等，然后选择光滑钢筋或带肋钢筋的类型，并设置相应的荷载条件，即可快速获得计算结果，这一过程不仅简单易用，而且准确可靠，大大节省了设计人员的时间和精力，欢迎有需要的用户朋友下载使用。
预埋件计算软件使用教程

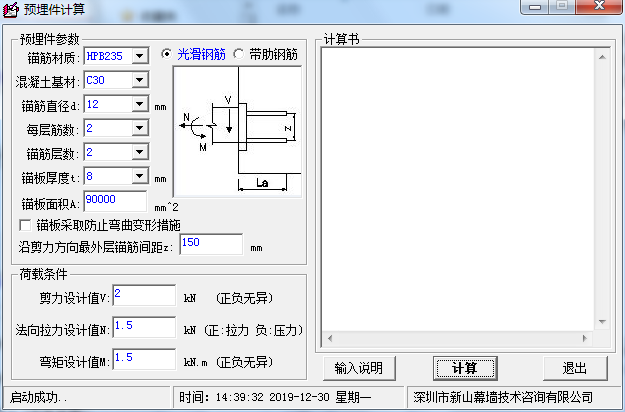

1、我们在本站下载并解压软件，双击应用程序“预埋件计算.exe”即可进入如下所示的软件主界面，

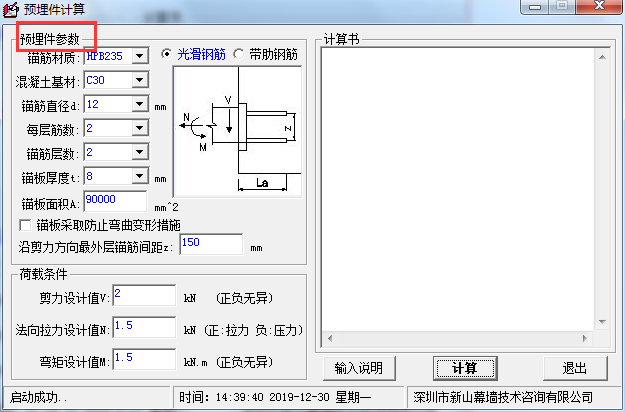

2、我们在进行计算前需要先对预埋件参数进行设置，
3、其能够支持光滑钢筋以及带肋钢筋两种，用户根据实际的计算需求来勾选，
4、我们输入锚筋材质、混凝土基材、描筋直径d、每层筋数等基本的预埋件参数，

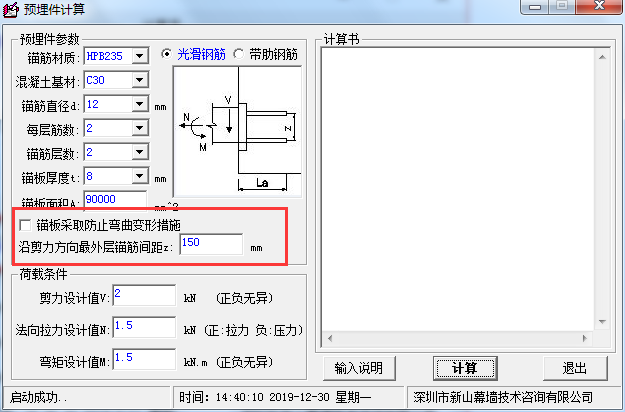

5、用户可以根据需要选择是否勾选【锚板采取防止弯曲变形措施】的选项，并输入沿剪力方向最外层锚筋间距z，

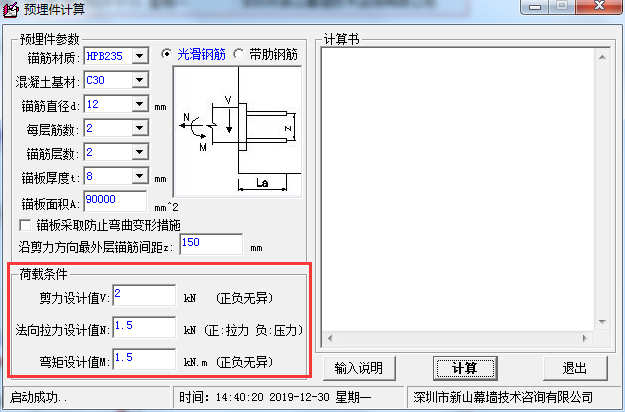

6、载荷条件设置，我们队剪力设计值N、法向拉力设计值N、弯矩设计值M进行设置，

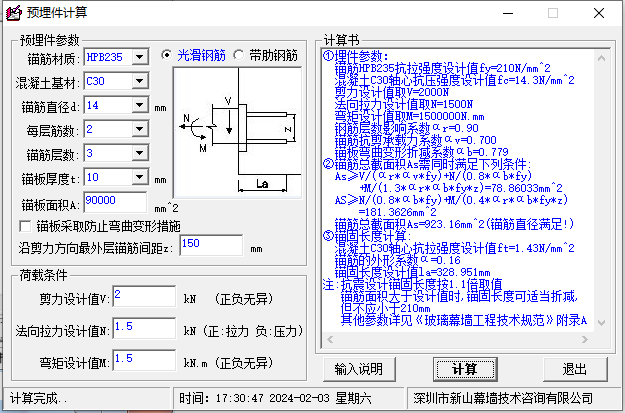

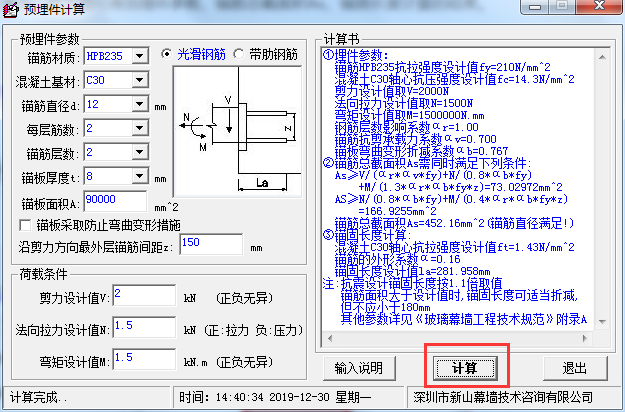

7、最后，我们点击【计算】按钮，然后在计算书一栏下即可得到埋件参数、锚筋总截面积As、锚固长度计算的结果，以上就是预埋件计算软件使用教程了。
软件特色
1、软件在操作上非常的简单，用户仅需简单输入预埋件参数图荷载条件即可快速实现计算。
2、打开即可使用，无需进行安装，使用起来非常的便捷。
3、提供了一个简单的图形显示功能，能够帮助用户查看与录入数据信息的图形效果。
4、所见所得的计算结果，用户点击计算后，所有计算结果直接显示在计算书界面，计算结果更加的简洁。
5、免费使用，这款软件是一款完全免费的预埋件计算软件。
6、有了这款软件，设计人员在预埋件的计算上更加的便捷，无需进行繁杂的手动计算。
7、支持多种不同型号的锚筋材质以及混凝土基材。
预埋件计算软件功能
1、钢结构预埋件计算工具绿色版用户通过输入锚筋材质、混凝土基材、锚筋直径、每层筋数、锚板层数、锚板面积等基本参数即快速实现对预埋件的计算。
2、计算埋件参数，通过软件可以计算抗拉强度设计值fy、混凝土轴心抗压强度设计值fc、剪力设计值取V、弯矩设计值取M、钢筋层数影响系数αr、锚筋抗剪承载力系数αv、锚板弯曲变形折减系数αb。
3、计算锚筋总截面积As，并自动陈述所锚筋总截面积As需要满足的条件，并自动判断锚筋直径是否满足。
4、锚固长度计算，计算混凝土轴心抗拉强度设计值ft、锚筋的外形系数α、锚固长度设计值la(抗震设计锚固长度按1.1倍取值，锚筋面积大于设计值时,锚固长度可适当折减,但不应小于180mm)
5、钢结构预埋件计算工具绿色版根据《玻璃幕墙工程技术规范》而制作，具备了规范性与准确性，从而帮助用户实现更加准确的计算。
6、支持光滑钢筋以及带肋钢筋两种形式钢筋，满足用户对于不同钢筋类型的实际计算需求。
支
7、持锚板采取防止弯曲变形措施功能，让用户在计算中实现多更多参数的考虑。
使用说明
①埋件参数：
锚筋HPB235抗拉强度设计值fy=210N/mm^2
混凝土C30轴心抗压强度设计值fc=14.3N/mm^2
剪力设计值取V=2000N
法向拉力设计值取N=1500N
弯矩设计值取M=1500000N.mm
钢筋层数影响系数αr=1.00
锚筋抗剪承载力系数αv=0.700
锚板弯曲变形折减系数αb=0.767
②锚筋总截面积As需同时满足下列条件:
As≥V/(αr*αv*fy)+N/(0.8*αb*fy)
+M/(1.3*αr*αb*fy*z)=73.02972mm^2
AS≥N/(0.8*αb*fy)+M/(0.4*αr*αb*fy*z)
=166.9255mm^2
锚筋总截面积As=452.16mm^2(锚筋直径满足!)
③锚固长度计算:
混凝土C30轴心抗拉强度设计值ft=1.43N/mm^2
锚筋的外形系数α=0.16
锚固长度设计值la=281.958mm
注：抗震设计锚固长度按1.1倍取值
锚筋面积大于设计值时,锚固长度可适当折减,
但不应小于180mm
其他参数详见《玻璃幕墙工程技术规范》附录A
