浩辰CAD电力2022官方版

浩辰CAD电力2022官方版是由苏州浩辰软件股份有限公司开发的一款强大的cad电力设计和监控软件，以其领先的技术、简便的计算、高效的绘图、人性化的界面获得了业界的广泛认可，备受大家喜爱，通过它可以帮助用户进行防雷设计、电力计算、照度计算、短路计算、三维桥架、接地设计等操作，功能十分全面。

在此次新版本中，它带来了全新电力专业计算，涵盖几乎所有电力常用计算，使您在面对计算时倍感轻松。采用向导式计算方法，用最简单的过程计算出正确结果。并且还有快速拾取多层建筑图，读取每个房间的面积和高度。可选现行值或目标值一键计算，生成计算书并把结果返回到图中，生成布置效果图。软件独家支持浩辰和AutoCAD双平台，超快绘图、超快计算，系统图、主接线图搭建与计算一气呵成，使用起来十分简单高效。

软件功能

1、循环选择

单击选择图形时，当选择拾取框内有多个图形时，会显示循环选择的图标和对话框，单击可循环选中其中一个对象，也可以直接在对话框的列表中直接选择其中某一个对象，如下图所示。

2、隐藏消息恢复设置

有一些对话框，例如缺少SHX字体提示对话框可以将其关闭以后不再出现，这些对话框就成为隐藏消息，如果希望这些对话框重新显示，可以到选项对话框的用户系统设置选项卡中单击“隐藏消息设置”按钮，打开隐藏消息设置对话框进行设置。

3、右键拖动

选择图形后，光标停留在图形上按住鼠标右键拖动，可以将图形移动、复制或粘贴为块。

4、工作空间（WORKSPACE）

可以通过命令行创建、修改和保存工作空间，并将其设定为当前工作空间。

5、移动备份文件（MOVEBAK）

如果勾选了“每次保存均创建备份副本”，当编辑保存文件时，在图纸所在目录下就会生成扩展名为BAK的备份文件。MOVEBAK移动备份文件的命令可以为BAK备份文件设置一个单独的路径，所有BAK都保存此目录下，这样可以方便后期统一处理和删除这些备份文件，也可以保证图纸目录下不产生多余文件。

6、创建形（MKSHAPE）

可选择绘制的图形对象来定义符号形，创建的形可以用SHAPE命令直接插入到图中或嵌入到线型定义中。

7、显示视口比例（VPSCALE）

在布局中显示当前视口或选定的布局视口的比例。

浩辰CAD电力2022使用方法

线缆图层管理

线缆的图层管理功能，可以在强电平面、弱电平面及强电系统中添加、删除、编辑线缆的图层类别

及图层名称，增加的图层会在线缆设置中显示并可选。

[添加]点击该按钮，弹出如图所示对话框

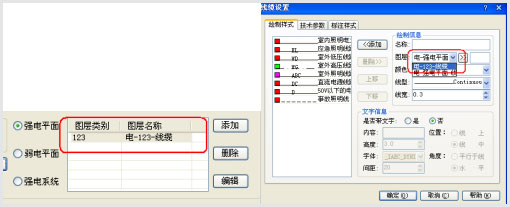

该处可输入自定义的图层类别、图层名称、颜色、线型等参数，点击确定后，会在空白处的显示区显示出新增的图层（下图左）。同时也会在电缆设置—绘制信息—图层中，显示新增的图层（下图右）。

[删除]点击该按钮，确认删除选择的图层，该图层删除。

[编辑]点击该按钮，弹出所选择图层编辑界面，操作方式同新增图层界面，不再赘述。

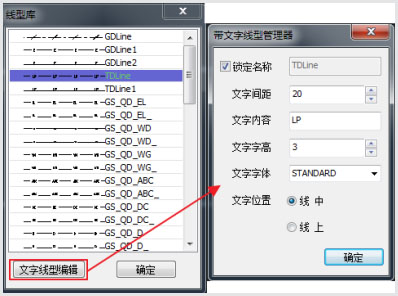

[带文字线型编辑]点击该按钮，弹出下左图所示线型库界面，展示所有带文字线型；双击线型或者点击“文字线型编辑”按钮，可以对当前线型进行编辑，弹出下右图所示线型管理器界面，设置当前所选线型的文字参数，确定后线型数据保存并更新。

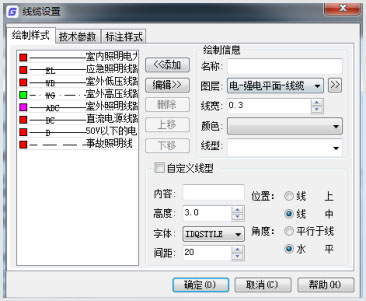

[电缆设置]点击该按钮，弹出线缆设置界面，可以对线缆进行设置。

设备图层管理

设备图层管理也可以分为强电平面、弱电平面、强电系统三个功能模块，界面分为三个区域，如下图所示，左侧为自定义图层类别，中间为需要设置为同层的设备，右侧为设备类别。

浩辰电气的设备层分的比较细，例如：强电平面设备层分为灯具层、开关层、插座层等。如果在绘图时，希望把灯具、开关、插座放到照明层，那么可以使用设备图层管理建立这样一个图层。

操作步骤

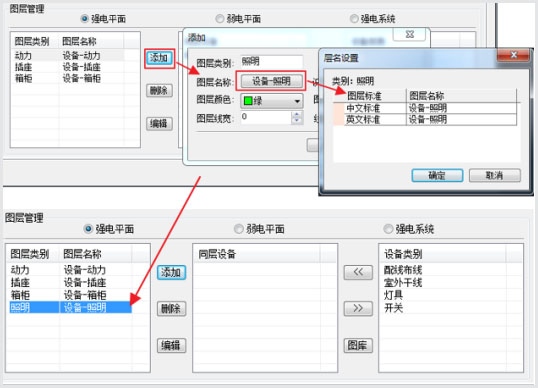

1．添加一个需要的图层类别：点击“添加”，输入“图层类别”为“照明”，可以设置图层名称，依次点击确定后，就会在左侧空白处增加“设备照明”层。见下图

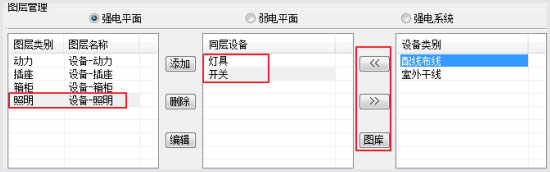

2．在右侧的设备类别栏，选择需要放到“设备-照明”层的类别就可以了，选中类别，点击该类别进入同层设备栏中。想删除已放置的同层设备，点击就可以删除了。也可以点击图库直接进入图库选择需要的设备类别。见下图：

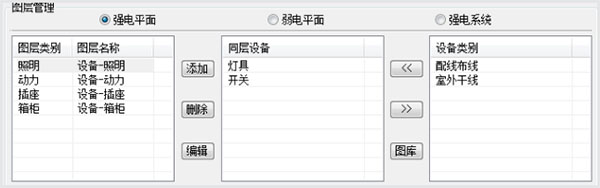

3．点击“确定”，在绘制灯具或开关时，其显示的图层即为新增的图层，见下图：

软件优势

1、 软件符合国内建筑师设计习惯

通用的操作界面，用户使用简单方便;面向建筑设计工作，绘图效果专业;参数化绘图，绘图速度快;自定义对象技术，易于编辑修改;更加丰富的建筑图库，实用的文字、表格、标注功能。

2、 提供完整的正版化解决方案

支持浩辰CAD平台和国外AutoCAD平台进行绘图;保存为dwg通用图纸文件格式，图纸交流无障碍;提供完备的知识产权，具有极高的性价比。

3、 新增优化了众多功能

提供了轴网优化、轴线裁剪、排水坡线、道路坡度等实用功能，优化了索引图名、墙体交接关系处理、打印样式表、初始文字符号设置等100多项内容，软件更贴合设计师的工作。

4、 真实的平面与三维结合

更加完善的梁、板绘图功能，保持建筑二维绘图即可同步生成三维模型，绘图方便、建模迅捷。参数化的软件设计，设计师能够更容易的修改编辑，提高了工作效率。
