Multisim 是一款由美国 IN 公司开发的电路模拟软件，功能非常强大，不仅支持复杂的板级电路模拟和数字电路仿真，还能用于 PCB 设计以及单片机等 MCU 的仿真。对于从事电子行业的工程师来说，这款软件几乎是必不可少的工具之一。同时，它也被许多国内外高校用作教学和科研软件，解决了理论教学与实际操作脱节的问题。
Multisim 还有很多实用功能，比如电路参数和参数扫描分析、结合 NI myRIO 和 Digilent FPGA 进行数字电路教学、使用 IGBT 和 MOSFET 热模型进行电力电子分析等等。软件还内置了超过 26,000 个元件的元器件库，并通过 LabVIEW 的 Multisim API 工具包实现设计自动化。
文章还详细介绍了如何在 Multisim 中查看探针数据以及如何添加开关元器件，步骤清晰易懂。对于需要学习电路仿真或进行电子设计的人来说，Multisim 真的是一款非常实用的工具。特别是它的汉化版发布，无疑让更多的中国用户能够轻松上手使用。
Multisim是美国IN公司开发的一款强大的电路模拟软件，使用它您可以进行复杂的板级电路模拟和数字电路仿真。您还可以用Multisim来进行数字电路pcb板的设计，高版本可以进行单片机等MCU的仿真。可以说它是从事电子行业设计的工程帅必备软件之一。除此之外，Multisim也常被各大国内外高校作为教学科研软件使用，可以很好的解决理论教学与实际动手实验相脱节的这一老大难问题。美国IN公司现在推出了multisim13，小编也收集到了最新的multisim13.0汉化版，支持简体中文方便大家进行体验，有此需要的朋友可下载收藏。
软件优势
电路参数和参数扫描分析
结合NI myRIO and Digilent FPGA 对象进行数字电路教学
使用IGBT和MOSFET热模型进行电力电子分析
包含超过26,000个元件的元器件库
通过用于LabVIEW 系统设计软件的Multisim API 工具包实现设计自动化
multisim探针数据怎么看

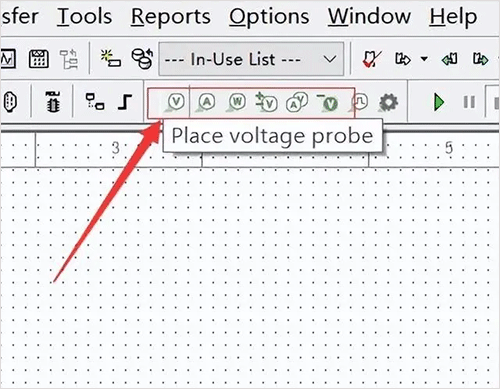

1、首先打开Multisim软件，上面工具栏中有许多类型的探针可以供放置（图中标示），这里选择Place voltage probe。

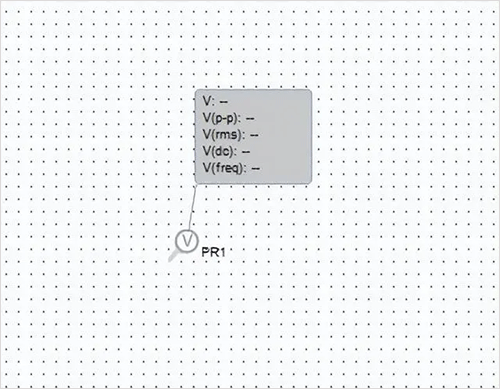

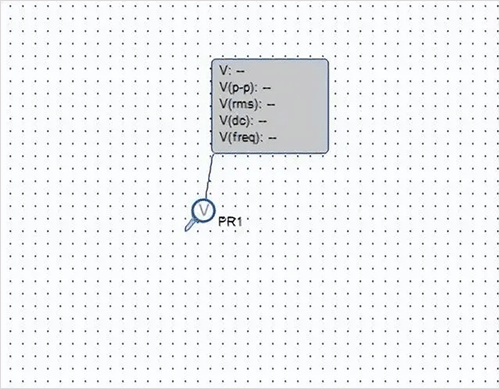

2、点击Place voltage probe后，将会出现以下画面，选择合适的位置放置好探针。
3、选择好合适的位置后，点击鼠标左键，成功放置好选择的探针。

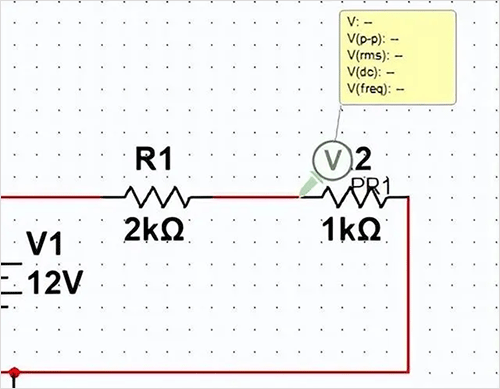

4、将探针接入实际电路中，进行相关的测试。
5、最后点击仿真按钮后，就可以看到电路中探针所显示的相关数值了。
multisim开关元器件在哪里

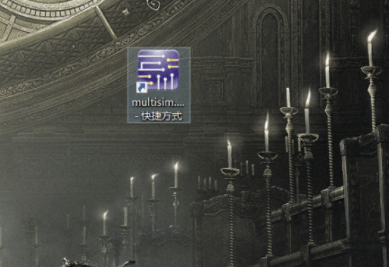

1、点击multisim快捷方式，打开软件。

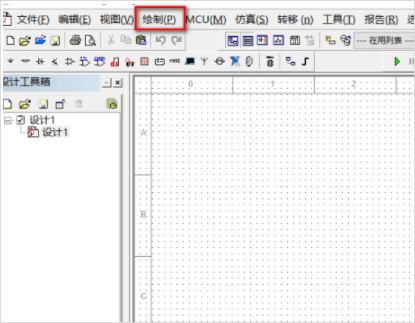

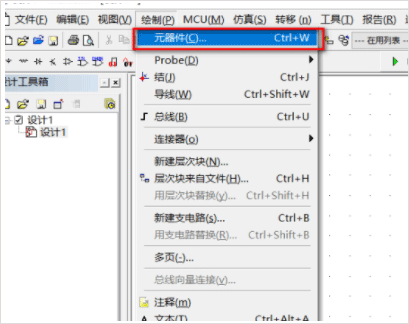

2、进入软件界面，点击左上角的【绘制（P）】。
3、点击后出现选项，选择【元器件】选项。

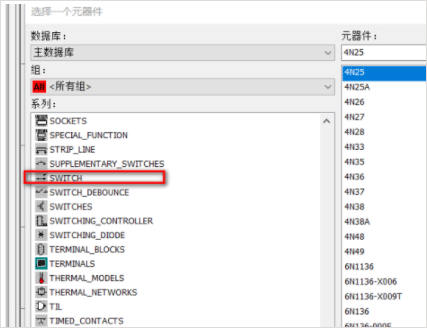

4、点击后出现新窗口，点击左边选项中的【SWITCH】。注意：选择只含有的【SWITCH】哪一项，不要选择其它包含【SWITCH】的选项。

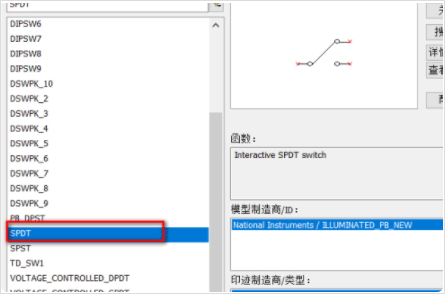

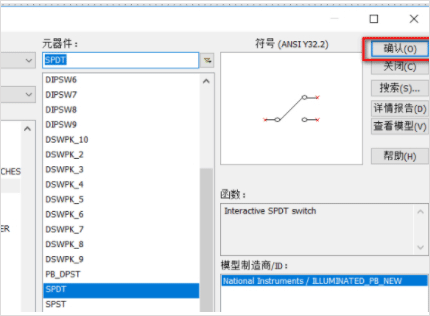

5、点击后在【元器件】一栏中选择【SPDT】的选项，右边即呈现处其在multisim中的符号表示。
6、点击右上角中的确定。
7、在软件就可以得到单刀双掷开关。
