这款ZBBZ插件简直是CAD用户的福音，尤其是对我们这些经常需要处理复杂图纸的人来说，它真的太实用了。它完全免费，这点就让人很有好感，而且功能非常专业，能直接在图纸上进行坐标标注，这大大提升了我的工作效率。最让我喜欢的是它安装和使用都超级简单，只需要把文件复制到CAD的support目录里，启动时加载一下，之后直接在命令行敲ZBBZ就能用了，完全不费劲。
具体操作起来也特别顺手。下载解压后，别放C盘，然后在CAD里通过工具菜单加载应用程序，选中那个VLX文件加载就行。为了下次方便，我建议直接把它加到启动组里，省得每次都要手动加载。加载完，在命令行输入ZBBZ回车，就会出现几个选项，我一般会先输入O进入选项设置，这里可以自定义标注的图层、箭头样式、文字样式、比例和字号，调整好后点确定，这样标注出来的效果就完全符合我的个人习惯和项目要求了。之后，鼠标点一下要标注的位置，再移动到合适的地方点一下，坐标就标好了，非常精准。
它的亮点功能也很多，比如能提供各种设计图纸线段的功能，还能在列表上绘制多种线段，显示线框比例，甚至支持用文字标注图元信息。对于我这种偶尔需要看DWG图纸的人来说，它还能直接查看图纸，省去了不少麻烦。另外，像法兰设计与装配管理、显示序号位置、新基准符号加载样式这些高级功能它也支持，甚至绘图时还能显示坐标Z值归零参数，这些细节都考虑得很周到。总的来说，ZBBZ插件功能强大又易于上手，绝对是提升CAD绘图效率的必备神器，强烈推荐给所有CAD用户！
CAD坐标标注插件ZBBZ怎么使用？
1、下载坐标标注-ZBBZ解压到本地电脑（建议不要存放在C盘），得到CAD坐标标注插件ZBBZ.VLX文件。

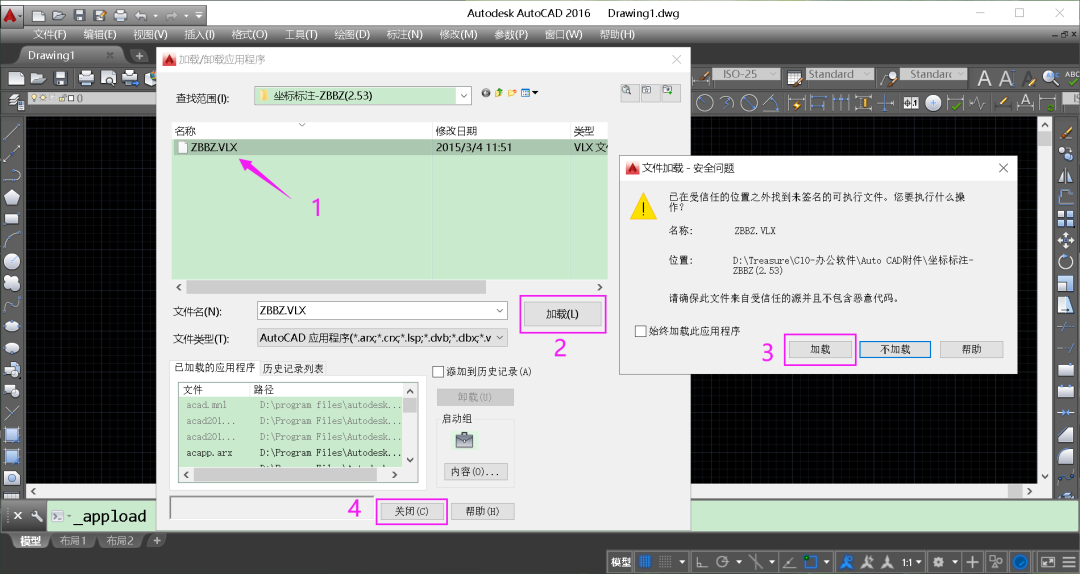

2、启动CAD，在功能区点击工具——加载应用程序（或在命令行输入appload）。
3、选择ZBBZ.VLX——加载——加载——关闭。
注：为了方便下次快速启动使用，可以将ZBBZ.VLX添加到启动组。

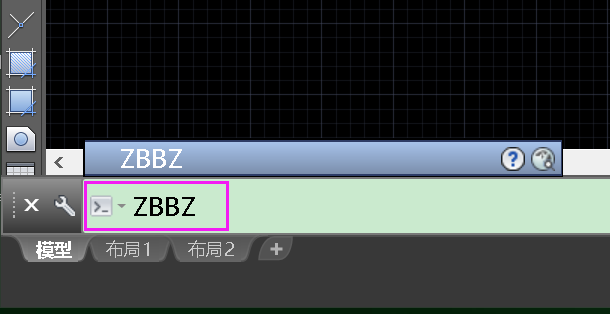

4、在CAD命令行输入ZBBZ按回车键，将会出现“更新(R)、批量(P)、编号(B)、选项(O)”系列选项——输入字母O——将会弹出一个对话框。
5、在对话框中可以进行一系列设置，比如：标注图层、箭头样式、文字样式、标注比例、字号等设置，完毕点击确定。

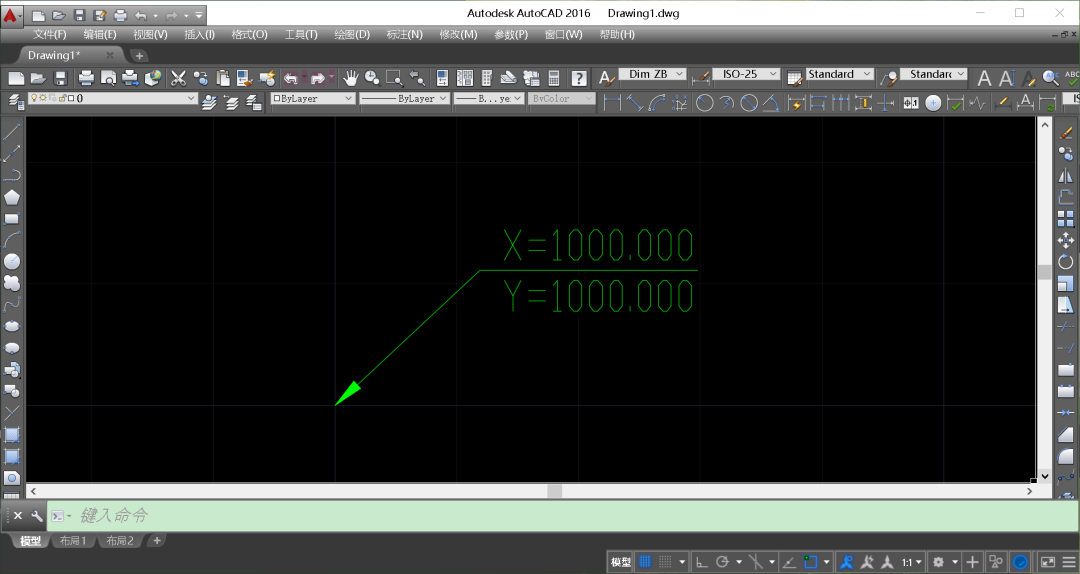

6、将鼠标光标移动到CAD需要标注的位置，点击鼠标左键，移动至合适位置再点击左键确定即完成坐标标注。
特色亮点
1、zbbz坐标插件提供了很多设计图纸线段的功能。
2、可以在列表上绘制多种图纸线段。
3、可以显示线框的比例。
4、支持使用文字标注图元信息。
5、可以通过zbbz坐标插件查看dwg图纸。
6、支持法兰设计与装配管理。
7、支持显示序号位置。
8、可以显示新基准符号加载的样式。
9、也可以绘图的时候显示坐标z值归零参数。
