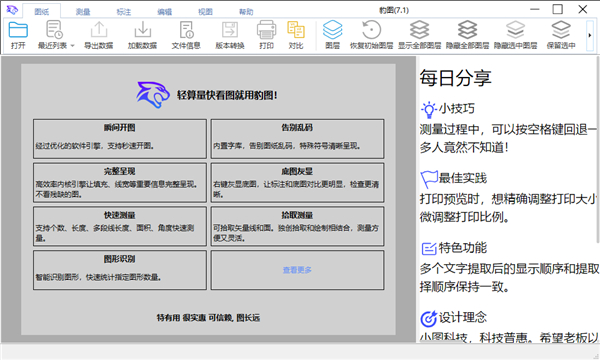

豹图CAD软件官方版

软件功能

1、CAD版本转换

2、CAD底图灰显

3、CAD表格算量

4、CAD图形识别-CAD块识别-CAD图例识别

5、提取CAD文字

6、CAD打印

7、CAD隐藏选中图层

8、CAD保留选中图层

9、分解CAD块-打散CAD块-炸开CAD块

10、CAD连续长度测量(含弧线)

11、CAD连续测量多段线(含弧线)

12、CAD面积测量(含弧线边)

13、CAD角度测量

14、CAD弧长测量

15、点到直线距离

16、查看分段长度

17、测量圆

18、测量统计

19、CAD文字查找-指定区域

20、导出到Excel

豹图CAD免费版电脑版怎么使用

一、提取CAD文字

打开豹图CAD，打开一张图纸

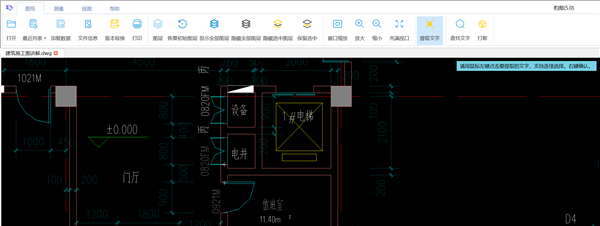

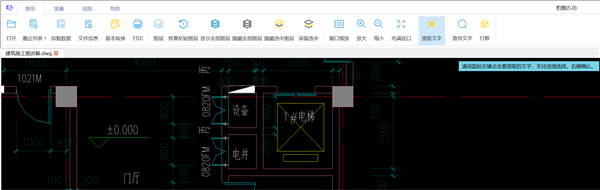

如下图：点击提取文字功能

按照提示指引，直接连续选择要提取的文字，选中的文字会虚显。

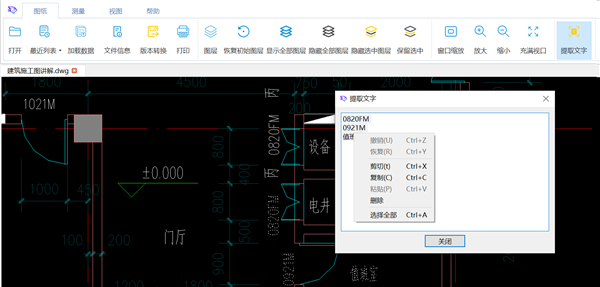

右键完成，会弹出提取到的文字框，右键复制粘贴即可

二、自定义计算式

第一步：新建列

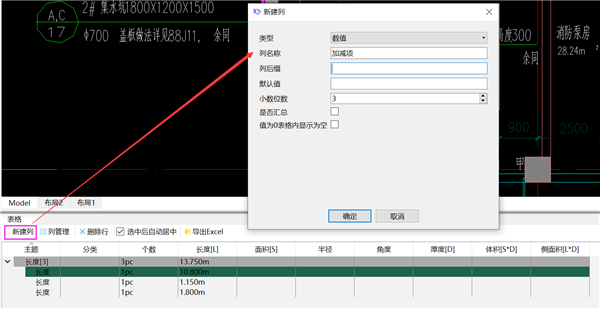

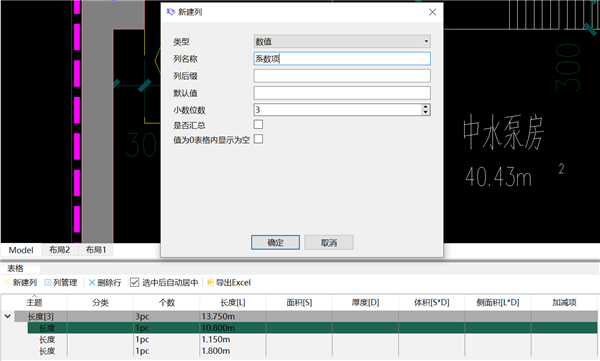

如下图：点击表格功能，新建列

1）选择数值列，命名为加减项。

2）再新建一个数值列，命名为 系数项。

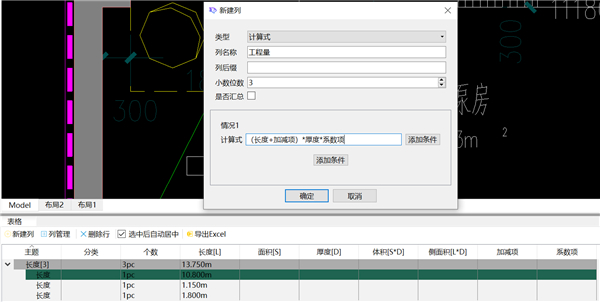

3）再新建一个计算式列，命名为工程量。

计算式输入：（长度+加减项）*厚度*系数项。

第二步：测量图形基本量，输入表格参数

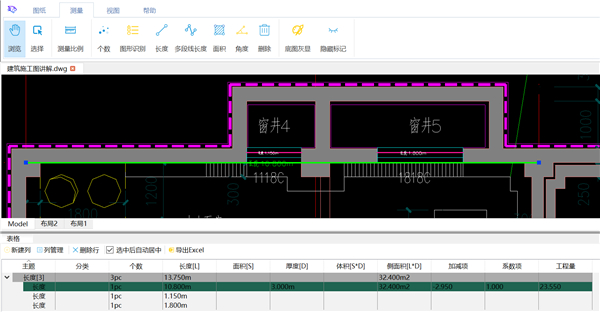

使用豹图长度测量功能，得出测量结果为10.8m

由于图中有两个窗户，长度要减去，因此加减项我们输入-2.950

厚度查其他图得知为3m，厚度我们输入3

系数没有特殊的约定，我们直接输入1，则豹图自动计算出工程量结果为23.550

第三步：使用计算式条件

在实际业务中，有些情况下我们并不需要计算一定的量。

比如材质不为混凝土的，我们不需要计算模板

这些限制性条件，也可以在豹图中支持

下面两个线都计算出工程量了，但是他们有不同的分类。

如果对于砖石不希望计算长度，可以编辑计算式条件

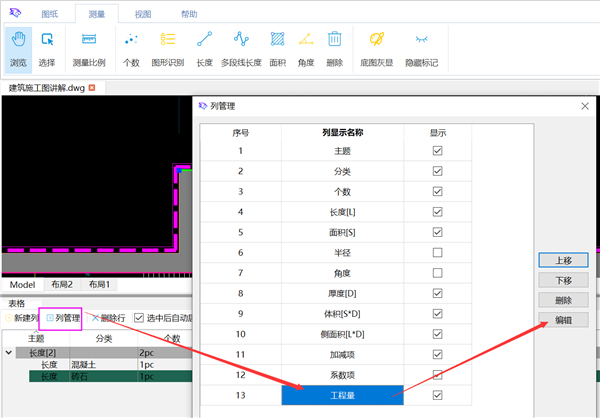

点击表格上的 列管理，选择工程量列，点击编辑

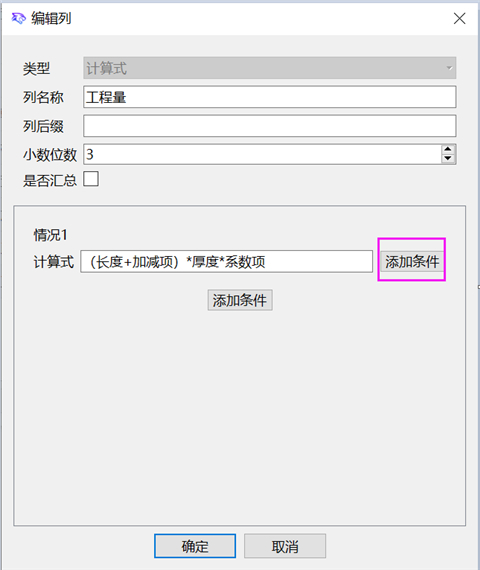

点击计算式旁的添加条件按钮

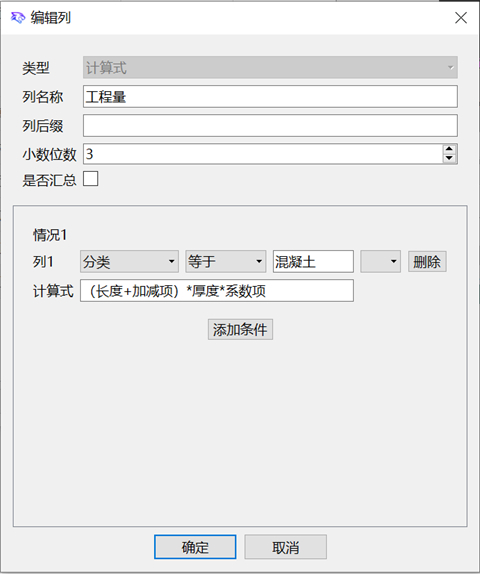

列1条件选择分类，运算符选择等于，值填写混凝土

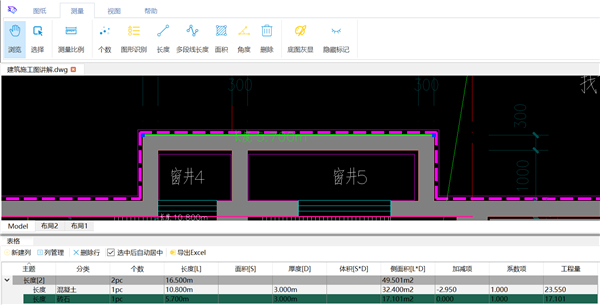

保存确定退出后，查看表格值，发现工程量列，分类为砖石的不再计算了

第四步：定义多个计算式

如果不同条件需要不同的计算式呢？

比如面积计算式是：面积+扣减项

可以编辑计算式，再定义一个计算式，和上一个计算式用不同条件区分开即可

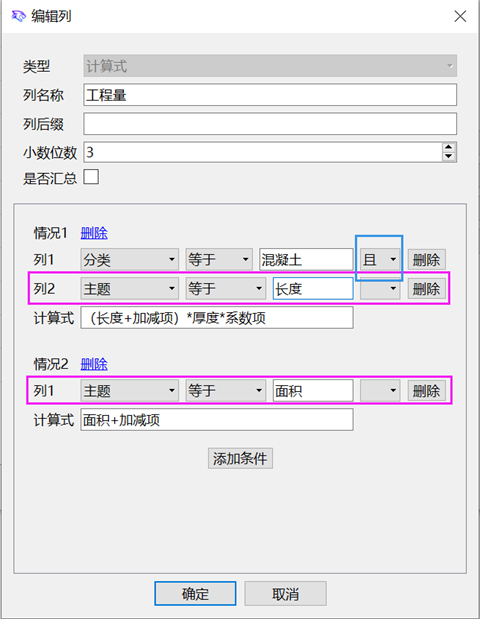

先编辑原长度计算式条件，增加了一个 且条件，表示两个条件同时满足时才使用长度计算式

再编辑面积计算式条件，使用主题列的取值等于面积来进行判断，从而定义不同计算式

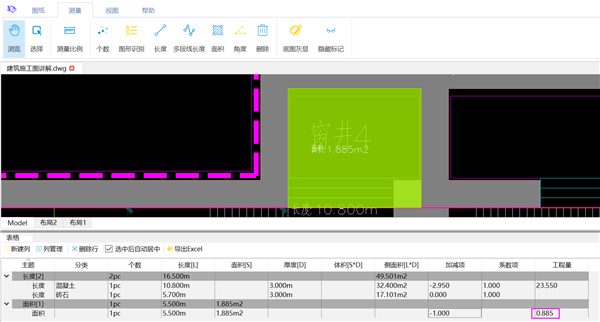

回到表格列，可以看一下面积和长度使用了不同的计算公式，得出不同计算结果。

更多：使用自定义列做为条件

豹图支持新建自定义列，文本列、数值列、列表、计算式列

这些所有的列可以做为计算式的条件使用。

数值列和计算式列这两种可以参与计算式计算

完全可以通过自定义列和自定义计算式，定义一整套计算模板
