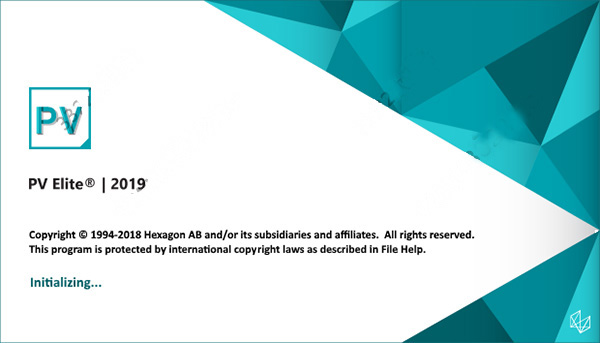

PV Elite2019不仅有着超级强大的材料数据库，还可对各种多功能的材料进行自定义的编辑以及根据材料库所现有的材料进行合理分配。同时该款软件非常的适用于制造者、工程师、设计师、造价师等，这样才能有效的发挥该软件的作用以及有效的用途，并满足特定用户所提的合理要求。除了单个的主程序PV Elite以外，还添加了一个附件code calc2019，帮助你快速的分析你所选择的单个组件，不需要创建完整的容器模型，就可以轻松快速的检查各个容器内的组件，帮助你在设计过程中合理且有效的节省你的时间，让你轻轻松松就完成你的设计，还可帮你节约你的成本。是不是非常的方便，只需要几个步骤就可以快速安装使用。有需要设计的用户可以下载体验一下。
软件特色
1、数据收集PV Elite使容器和换热器的压力边界条件定义变得简单，即使对于需要大量数据输入的数据组亦如此。PV Elite通过将输入数据进行分类，从而大大降低了录入的难度。同时，任何输入项距离其在线帮助文档仅一键之遥。
2、图形显示
PV Elite分析模型的图形化表达有助于用户确保输入和结果的正确性。使用PV Elite，能够对分析模型进行轻松自如的浏览和操作。
3、分析选项
PV Elite执行ASME第VIII卷第1和第2分卷、PD 5500和EN 13445等主流容器设计规范。通过使用内置的API579(Fitness for Service，适用性评价)规范还可以评估现有容器状态和剩余寿命。
4、输出和报告
为使结果查看直观简洁，PV Elite列出一些最重要结果的计算公式，例如所需壁厚和最大许用工作压力(MAWP)，并按类型对结果进行分组(如内压、外压、弯曲应力、管嘴和法兰)。当发现某个主体或附属元件影响了整个容器的MAWP时，程序会在概述报告中综合体现。
5、材料和规范
PV Elite是一个执行国际通用标准及相关地区规范的全球化软件方案。它将容器材料的数据要求、管道和钢结构数据，多个国家和地区的风载荷及地震载荷数据等囊括在其数据库中，从而具有泛用性。
6、接口
PV Elite与其他主流的有限元分析软件、结构基础设计软件和制图软件之间存在接口。PV Elite还具备与鹰图CADWorx® Equipment模块和鹰图PV Fabricator™之间存在双向接口。
7、PV Fabricator
PV Fabricator拥有准确且快速地生成压力容器和换热器加工图纸的高级功能。当与PV Elite链接时，PV Fabricator相比现有制图方法可显著节约成本。
软件更新
一、代码更新·更新以支持IBC 2018风和地震编码。（RI-TX-24759）
·更新以支持墨西哥MDOC 2015地震代码。（RI-TX-22221）
·更新以支持PD 5500：2018 + A1代码更新。（RI-TX-24841）
·更新以支持KHK 2012地震代码。（RI-TX-1443）
·更新为支持PD 5500和EN 13445的2型夹克。（RI-TX-23191）
二、组态
·更新了PV Elite，允许选择连接到焊颈法兰的气缸的外部长度L.（CR-TX-26285）
·更新了PV Elite，允许欧洲用户通过键盘输入十进制逗号而不是输入中的小数点。软件应自动将逗号转换为句点。（CR-TX-27346）
·通常MDMT是使用环向应力计算的，因为环是纵向的两倍。但在具有高弯曲应力的低压柱中，纵向可能会受到控制。（CR-TX-28335）三、输入处理器和分析
·更新了PV Elite，通过WPF帮助显示帮助主题。 NET桌面应用程序。 WPF帮助旨在成为一个现代的，易于使用的帮助应用程序，无需正式安装即可从任何文件夹运行。（CR-TX-24837）
·更新了PV Elite以允许喷嘴的长描述名称，以便用户可以保留长度超过16个字符的描述名称。（CR-TX-25730）
·更新PV Elite以考虑ASME Sec VIll Div 1的表UHX-8.1，以确定管板计算中使用的W *值，并在管板计算中考虑全螺栓载荷W * = Sa * Ab（CR-TX-25353）
·更新了PV Elite以添加一个复选框，允许选项使连接到焊颈法兰的气缸的外部长度L包括法兰总长度。（CR-TX-26285）
·更新PV Elite以在热交换器组件的情况下添加“服务类型”和“射线照相”输入字段，因此根据UG-16（b）应用不同的最小厚度对于壳侧服务是有用的 ，以及管侧，将符合规范要求。
·更新了PV Elite，包括根据ASD，钢结构手册而非ASME Sec ll为锚固螺栓输入允许剪切应力的选项，用于剪切应力分析。（CR-TX-12919）
·更新了PV Elite，为3P公制螺栓设计添加螺栓数据。螺栓数据按表H-1表示
ASME PCC-1。（CR-TX-24815）
·更新了PV Elite，以按照规定在容器内部或外部显示制造的截面环。（CR-TX-15558）
·更新了PV Elite，允许用户指定仅使用压力（设计）情况来计算ASME换热器的水压试验的MAWP。（CR-TX-26654）
·更新了PV Elite以添加一个复选框，允许用户在delta大于alpha时强制ViIll-1,1-5计算，并且锥体连接到法兰。（CR-TX-27162）
·更新PV Elite，将Pm + PI + Q的允许值设置为3 * Sh，如果没有提供热膨胀负载，用户也可以指定循环温度来计算Pm + PI + Q应力的允许值关于ASME VIl-2第4,4.1.6.3（a）和（b）部分的规则。（CR-TX-26685）
三、输出处理器和报告
·更新PV Elite以显示输出报告中的点厚度读数和临界厚度配置文件中的所有数据点，以验证它们是否正确，而无需返回输入文件。（CR-TX-4668）
·更新了PV Elite以显示包括用户定义的力的总风偏，这样用户就不必手动将它们加在一起。在偏转声明后，将包括一条线，“总偏转，包括风和用户施加的力” 。必须指定用户强制。（CR-TX-25243）
·更新了PV Elite，以支持和显示UW-16.1草图v-1至w-2，以便用户可以在喷嘴计算报告中查看焊缝表示。（CR-TX-26306）
·更新了PV Elite，以便在提升凸耳计算报告中添加一个注释，表明WRC 107/537使用的是环境温度而不是设计温度。（CR-TX-26267）
·更新了PV Elite，以正确报告水平容器的吊耳放置细节。
目前，水平船舶的吊耳报告显示为“尾部吊耳处的设计反作用力”。它必须是左或右凸耳。（CR-TX-26242）
·更新了PV Elite，以便在元素和细节权重报告中查看权重类型的标题，以便更轻松地识别权重的来源。（CR-TX-26592）
·在运行PED水压试验时，在内部压力计算报告中更新了PV Elite以清除电浸入式加热器的打印输出。（CR-TX-26656）
·更新了PV Elite，以禁止在故障摘要中标记法兰控制，并仅在分析运行时迭代期间显示警告。（CR-TX-26607）
·更新了API 579报告，以显示输出中的所有数据点，以验证它们是否正确，而无需返回输入文件。（CR-TX-26254）
·将PRC + PI + Q的WRC 297允许应力更新为3 * S（取自ASME第VIII部分第2部分），显示在船舶应力总和比较表应力中。（CR-TX-10228）
