pi expert suite电源设计软件官方版

pi expert suite电源设计软件官方版是PI公司推出的一款用于单片开关电源的计算机辅助设计软件，也被称为PI Expert专家系统。主要是帮助用户进行单片开关电源的设计。pi expert suite最主要的功能就是帮助用户进行单片开关电源的开发，它可以根据用户的要求，在基于用户输入的一系列技术指标之后，该系统就会自动生产相关的电路拓扑、设计结果、材料清单、PCB布局、变压器参数和结构等。而且最重要的是，有了pi expert suite，用户在几分钟之内即可完成一款单片开关电源的开发哦。

新版pi expert suite软件除了在保留旧版的强大功能之外，还额外新增了许多实用的功能，例如pi expert suite新增了对其LinkSwitch-PL和LinkSwitch-PH LED驱动器IC以及近期推出的TinySwitch-4离线式开关IC产品系列的设计支持。同时在新增功能的同时也对以前的一些功能进行全面性的优化，在这过程中，pi expert suite全面提高了新版的设计时间，在新版中pi expert suite电源设计软件官方版大幅度的缩短了设计的时间，从而可以是用户可以进一步提高电源设计团队的工作效率。除此之外，pi expert suite软件在电源的设计过程中，还可以自动完整的生产相关的电源电路的原理图，并且在该原理图中，系统还为用户提供了相关的电源变压器优化技术。而且在这里过中，用户还可以利用pi expert suite还能指定变压器设计和提供指向线绕元件制造商的链接。

pi expert suite电源设计软件官方版怎么用？

1、选择电路形式（反激）选择芯片，选择LinkSwitch?-PL

2、先择输出电源类型，这里选AC195-265V

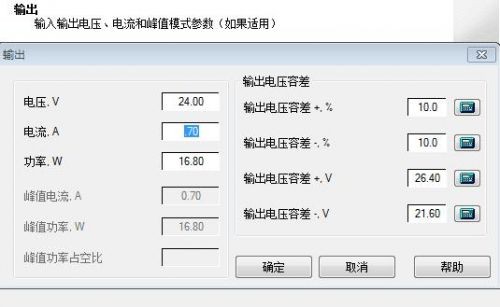

3、输入要输出的几组电压和电流，我这里要准备做一个24V的恒流0.7A的LED驱动电路，可以是1串6个恒流700毫安的LED灯珠。功率16.8W

4、输入设计方案名称

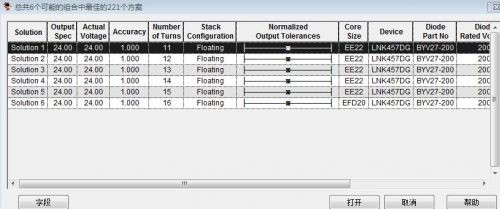

5、选择优化方案，一般选默认的第一个，再点完成，就OK了。

全新功能

1、PI Expert Suite软件增加了对其LinkSwitch-PL和LinkSwitch-PH LED驱动器IC以及近期推出的TinySwitch-4离线式开关IC产品系列的设计支持。

2、PI Expert Suite可大幅缩短设计时间，从而进一步提高电源设计团队的工作效率。

3、PI Expert Suite能够生成完整的电源电路原理图，并提供电源变压器优化技术，甚至还能指定变压器设计和提供指向线绕元件制造商的链接。散热片计算工具能够为设计师提供新电源的预估散热设计要求，这可以用来指导布局和决定机械原型，从而避免设计迭代和时间浪费。根据所选器件和封装提供更有效的PCB布局建议，帮助设计师降低走线所致的EMI并缩小电路板面积，同时还可增强电气噪声抗扰性和抗浪涌能力。

4、新增了对固态照明产品的设计支持，能够对LED设计进行恒流、调光及谐波发射优化。

5、PI Expert完全支持LinkSwitch-PL和LinkSwitch-PH产品系列

6、对LED产品系列的支持包括可控硅调光功能

7、PI Expert全面支持TinySwitch-4产品系列

8、新增了一项全新功能，可将BOM导出到在线web应用程序，以便知名分销商确认其零件供货的情况
