这篇文章主要介绍了小葛CAD工具箱这款强大的CAD插件及其使用方法。它提供了图层管理、快速选择、文字处理、图块功能等实用工具，能够显著提升用户的绘图效率。安装后，用户可以通过输入“HH”快捷键调用主面板，并且所有功能都支持自定义快捷键，方便用户根据习惯进行调整。
文章详细介绍了插件的加载步骤，包括如何通过AP命令加载插件以及将其添加到启动组以实现自动加载。此外，工具箱还具有八个特色功能板块，每个板块都可以通过自定义快捷键快速调用，进一步提高了使用的便捷性。更新日志显示，最新版本v7.5.16优化了按值选择功能，并新增了基点旋转功能，增强了插件的实用性。
作为CAD用户，我觉得小葛CAD工具箱确实是一个非常实用的辅助工具，尤其是对于需要频繁使用CAD绘图的人来说，它能够显著提高工作效率。不过，对于刚接触CAD的新手来说，可能需要一些时间来熟悉其功能和快捷键设置，但一旦掌握了这些技巧，使用起来会非常方便。
小葛cad工具箱使用教程
一、加载软件
在CAD中输入 AP 命令选择需要加载的插件加载，具体步骤如下：
1、查找范围定为到上一步解压或拷贝放置工具箱文件夹的位置
2、选择小葛CAD工具箱VX.X.X.VLX（不要选择resource文件夹）
3、点击加载
4、点击关闭，完成加载

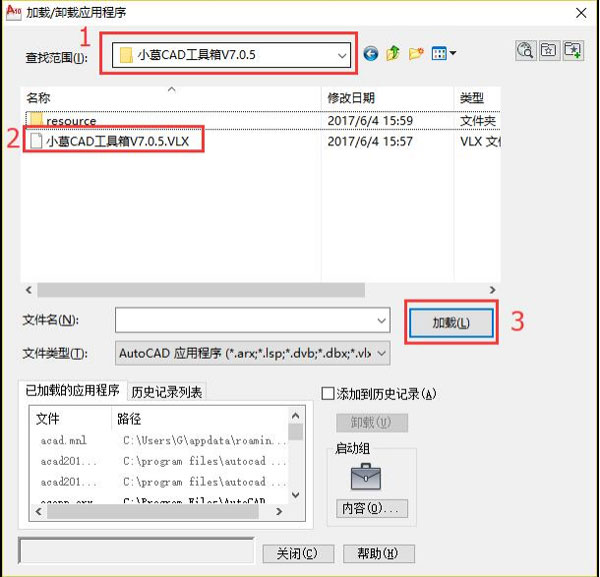

如下图所示：
二、添加启动组
如需要插件每次随CAD自动加载而不需要每次手动加载，则需将插件同时添加到启动组，具体步骤如下：
1、在CAD中输入 AP 命令打开加载对话框
2、点击加载面板中的内容按钮
3、点击添加，选择工具箱存放的位置
4、选择小葛CAD工具箱VX.X.X.VLX并添加。（不要选择resource文件夹）
5、点击关闭，完成添加到启动组

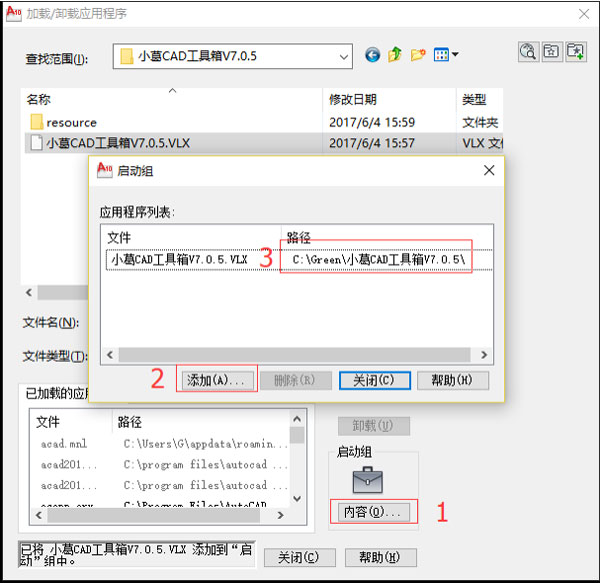

如下图所示：

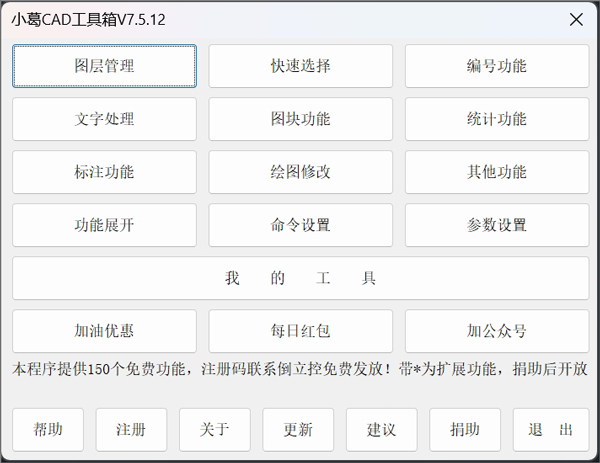

三、启动插件
1、本插件通过快捷键启动面板，所有功能均支持快捷键或面板点击；
2、默认 HH 命令启动主面板（可从快捷键工中修改启动命令）；
3、分面板也可通过快捷键启动，并且命令可以修改；
4、所有功能快捷键可通过快捷键功能（ KJJ ）查看/修改。
特色功能
工具箱暂时主要分图层管理、快速选择、文字编号、文字处理、图块功能、统计功能、电气功能、其他功能八个板块。此八个板块均支持自定义快捷键调用板块界面，当然所有板块中的子功能本身都是支持自定义快捷键的，默认写入功能首字母的命令，用户可以自定义修改。推荐使用快捷键，并且将常用的功能修改为自己方便的快捷键。
更新日志
v7.5.16版本
功能优化：
1、按值选择，优化增加筛选值拾取功能。
功能新增：
1、基点旋转，批量将选中对象按照基点旋转输入的角度。
