这篇文章主要介绍了HGCAD这款AutoCAD插件的功能和特点。它是由专业团队开发的针对压力容器行业的工具，能够大幅提升设计效率和精确度。HGCAD支持从2010到2027年发布的AutoCAD版本，兼容性强，操作简单，即开即用。
软件功能丰富，涵盖了绘图、编辑、标注等多个模块，并且每个模块都有多种实用功能。比如标准图库可以快速调取常用零部件，钣金展开功能帮助设计师轻松处理复杂形状的金属板，还有各种智能化的标注和计算工具，极大简化了设计流程。
个人觉得HGCAD对于压力容器设计师来说是个省时省力的好帮手。它不仅优化了传统AutoCAD的操作流程，还针对行业需求做了深度定制，让设计师能更专注于创意和效率，而不是繁琐的基础工作。如果你从事相关领域，这款工具可能会让你的工作变得更加高效和轻松！
软件主要功能
1、绘图环境初始化与自动加载
2、图幅中图框、标题栏、明细表、数据表等自定义与管理
3、件号自动生成与明细表编辑
4、设备零部件及标准零部件的调取
5、钣金展开及绘图
6、增强扩展绘图功能
7、文本、标注编辑功能
8、增强扩展工具
hgcad支持软件和激活说明：
1、支持autocad版本
AutoCAD2010-2027 64位,
AutoCAD2010-2014 32位,
不支持其他CAD软件
2、激活说明
运行 HGCAD v3.0.exe 后启动AutoCAD，即开即用。
启动CAD后执行 HGAUTH 命令完成授权。

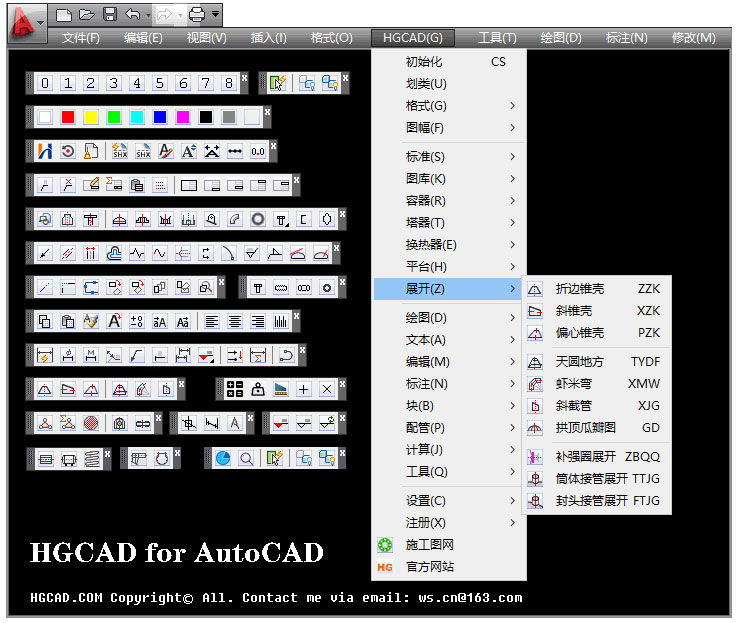

软件详细功能
1、双击：
编辑文本、编辑块内容、编辑明细表对话框、编辑块对话框等、自动调整文本宽度等
2、格式：
初始化、垃圾清理、字体替换、更改字体、文字样式、文字高度、文字宽度、小数位数、线型比例等
3、图幅：
件号、删除件号、编辑明细表、明细表重量、粘贴明细表、图框、标题栏、明细表、管口表、数据表、技术要求、批量打印等
4、标准图库
封头、法兰、垫片、支座、裙座、吊耳、管件、紧固件、人孔、手孔、型钢、膨胀节、补强管、管口组件、换热器布管、换热面积、管孔数量、防松支耳、带肩双头螺柱等
5、钣金展开
折边锥壳、斜锥壳、偏心锥壳、天圆地方、虾米弯、斜截管、接管展开等
6、绘图
箭头、中心线、双向偏移、椭圆偏移、双折线、波浪线、剖切线、相贯线、定长圆弧、粗糙度、焊缝符号、椭圆切线、椭圆法线等
7、文本
文字刷、文本合并、上下标、文本转大写、文本转小写、左对齐、居中、右对齐、下对齐等
8、编辑
延长、JOIN 增强、连续打断、复制＋旋转、旋转＋复制、多重复制、多重旋转、局部放大等
9、标注
智能标注、直径标注、螺纹标注、文字水平、半标注、引线、批量标注长度、箭头圆点变换、标高锚点、标高标注、更新标高等
10、PID
等轴测图开关、图块、消隐、尺寸标注、文本标注、PID图库等
11、计算
公式计算器、差值计算、重量计算、法兰重量、储罐容积、文本求和、文本求积等
12、工具
筛选、容器划类、材料特性、数据查询、面积查询、统计长度、两点长度、复制表格、粘贴表格、导出表格、隐藏对象、显示对象等
更新日志
v3.0.6_0401版本
1、优化部分功能
2、支持AutoCAD2027
